스텐 온수탱크 점검구 누수 수리 · 굳은 가스켓 녹 연마 교체
설비실에 놓인 스테인리스 온수탱크의 옆면 맨홀형 점검구에서 온수가 방울져 떨어지던 현장입니다. 탱크 몸통은 멀쩡했고, 물기는 뚜껑을 두른 테두리 언저리에서만 보였습니다.
탱크 압력 해제·배수 → 고정쇠 해체 후 타원 뚜껑을 안쪽으로 넣어 회수 → 뚜껑 테두리 녹을 와이어 브러시 그라인더로 연마 → 새 고무 패킹 장착, 볼트 두 개 교대로 체결 → 재충수 후 압력 상태에서 확인
점검구 · · 사진 12장
작업 사진
현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.
작업 요약
| 작업 구분 | 점검구 |
|---|---|
| 주요 증상 | 측면 점검구 테두리에서 온수가 방울져 떨어져 받침 통을 두고도 바닥이 마르지 않음 |
| 원인 | 패킹 노화, 밀착면 녹, 뚜껑 테두리 부식이 한꺼번에 겹쳐 물이 샜습니다. 뜯어 본 고무는 탄력 없이 납작한 자국을 그대로 지니고 있었고, 패킹이 앉는 자리에는 붉은 녹과 거무스름한 때가 엉겨 있었습니다. 녹은 뚜껑 바깥 테두리까지 번진 상태였습니다. |
| 조치 | 탱크 압력 해제·배수 → 고정쇠 해체 후 타원 뚜껑을 안쪽으로 넣어 회수 → 뚜껑 테두리 녹을 와이어 브러시 그라인더로 연마 → 새 고무 패킹 장착, 볼트 두 개 교대로 체결 → 재충수 후 압력 상태에서 확인 |
| 사진 | 12장 |
이 작업에서 늘 지키는 것
소요 시간 — 국소 1~3시간, 다발성은 4~6시간
누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인
점검구, 어떤 상태였나요?
현장에 도착해 확인한 내용입니다.

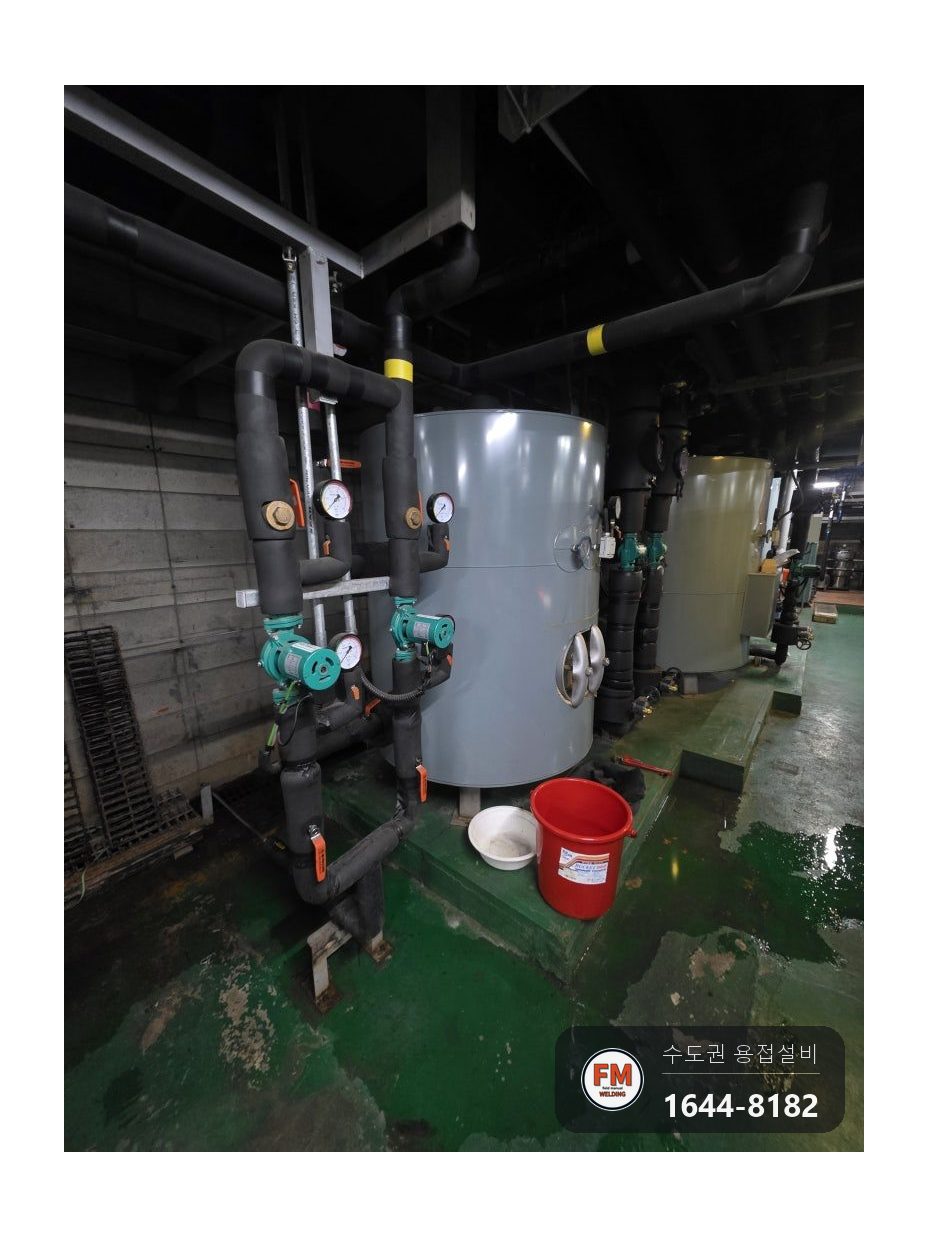

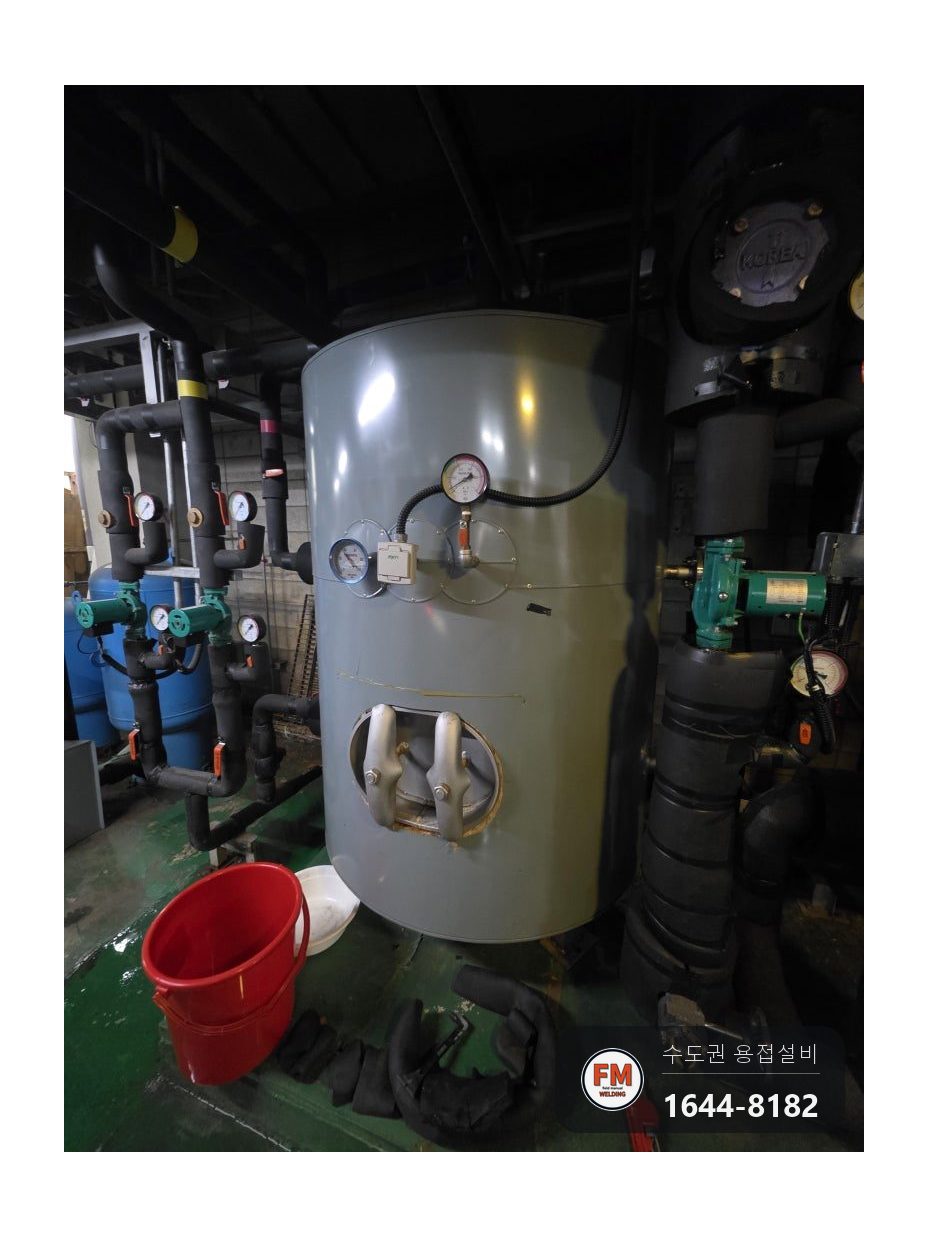

설비실에 놓인 스테인리스 온수탱크의 옆면 맨홀형 점검구에서 온수가 방울져 떨어지던 현장입니다. 탱크 몸통은 멀쩡했고, 물기는 뚜껑을 두른 테두리 언저리에서만 보였습니다.
받침 통을 두 개나 놓았지만 떨어지는 물을 모두 받지는 못했습니다. 바닥 이곳저곳이 늘 젖어 있어 담당자가 수시로 물을 퍼내고 걸레질을 해야 했습니다.
온수탱크 점검구에서 물이 비친다고 탱크 전체를 바꿀 일은 드뭅니다. 맨홀형 점검구는 뚜껑을 볼트로 당겨 고무 패킹을 짓누르는 방식으로 물을 막으므로, 철판이 부식돼 구멍이 뚫린 경우와는 처방이 전혀 다릅니다.
점검구, 왜 이렇게 됐나요?
같은 증상이라도 원인은 다릅니다.

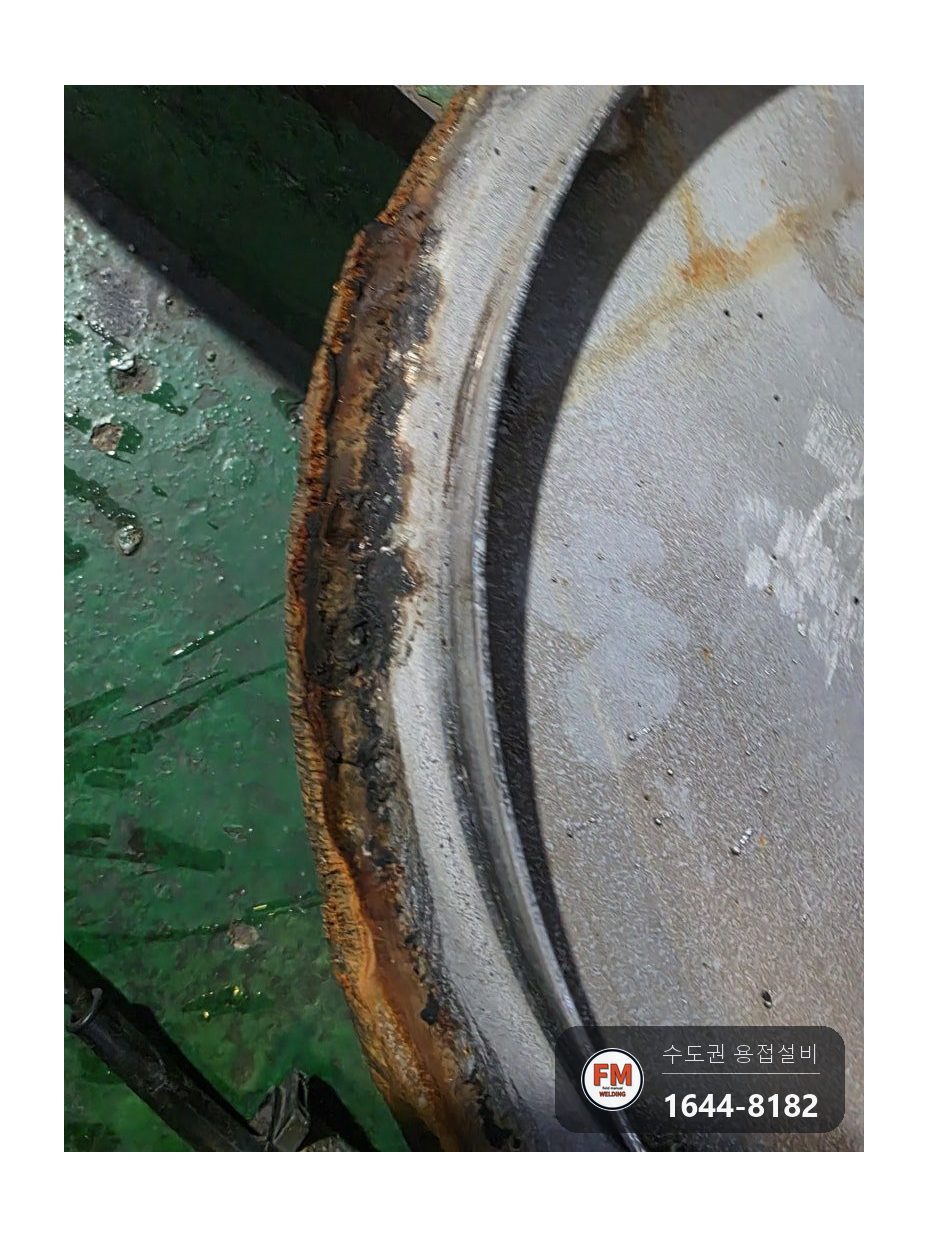

패킹 노화, 밀착면 녹, 뚜껑 테두리 부식이 한꺼번에 겹쳐 물이 샜습니다. 뜯어 본 고무는 탄력 없이 납작한 자국을 그대로 지니고 있었고, 패킹이 앉는 자리에는 붉은 녹과 거무스름한 때가 엉겨 있었습니다. 녹은 뚜껑 바깥 테두리까지 번진 상태였습니다.
고무는 열과 하중을 장시간 받으면 눌린 높이에서 다시 부풀지 못합니다. 이 현상을 압축 영구 변형이라 하며, 복원되지 않은 두께만큼 밀착력이 줄어듭니다. 섭씨 수십 도의 온수를 늘 담고 있는 탱크라면 패킹 노화가 상온 배관보다 앞당겨집니다.
녹에 강한 스테인리스도 패킹 밑 좁은 공간에서는 녹이 납니다. 고여 있는 물은 산소가 모자라고 수돗물 속 염소가 점점 농축되기 때문입니다. 녹이 밀착면을 거칠게 만들면 새 패킹을 끼워도 닿는 힘이 군데군데 달라져 물길이 남습니다.
점검구, 어떻게 고쳤나요?
작업 순서와 방법입니다.
- 온수가 가득한 상태에서 뚜껑을 열면 물이 한 번에 쏟아집니다. 그래서 탱크 압력부터 해제하고 드레인 밸브로 안의 물을 모두 내보냈습니다.

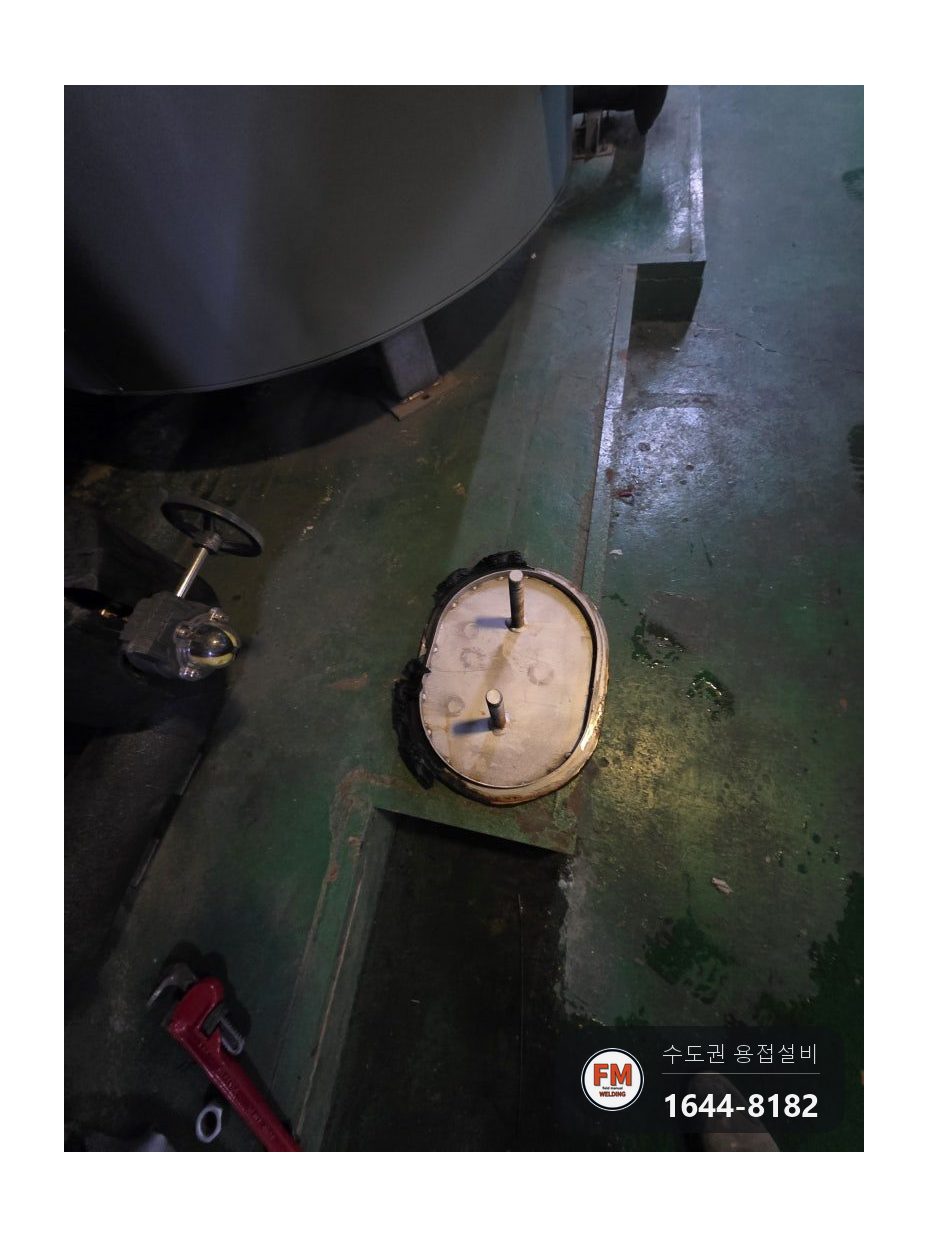

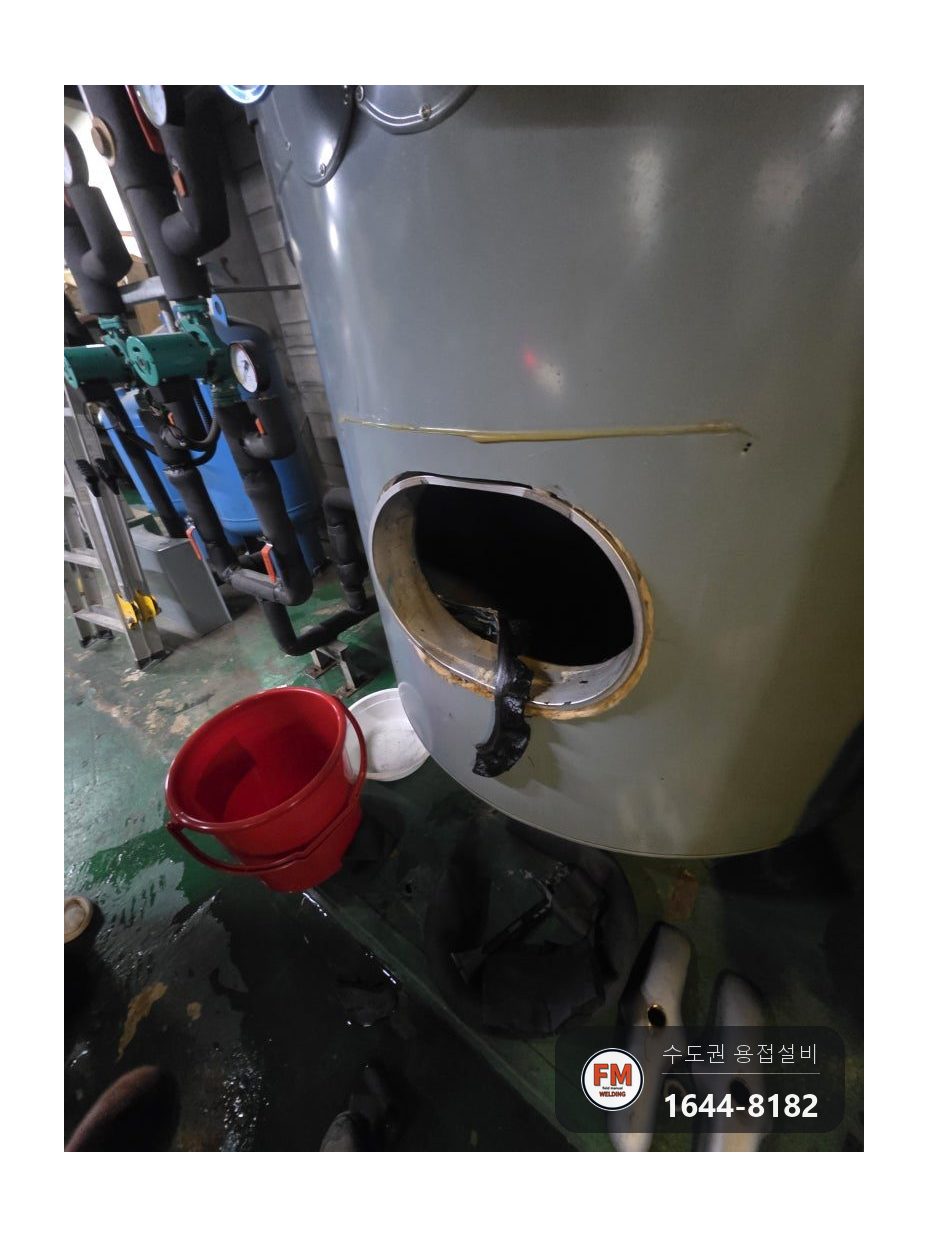

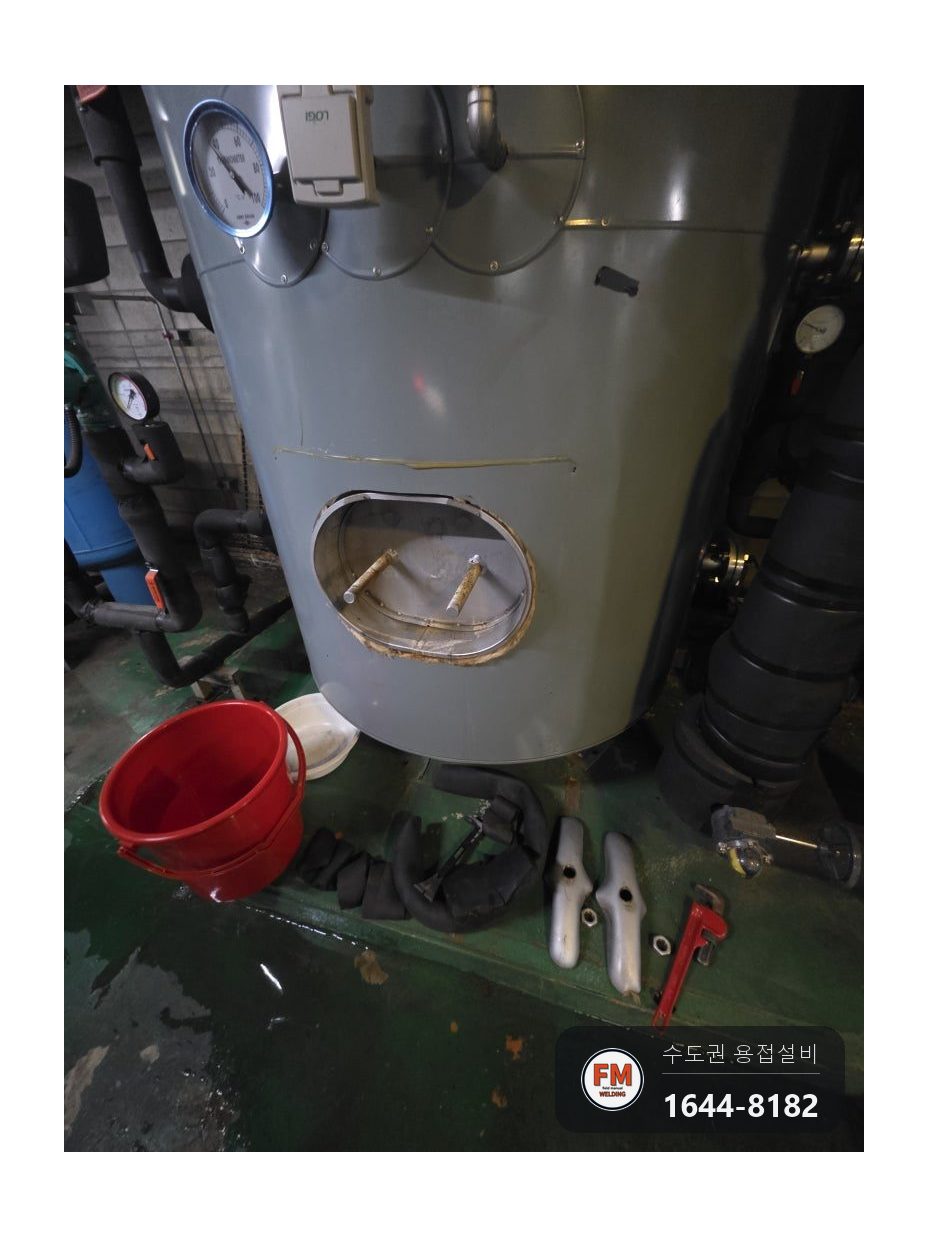

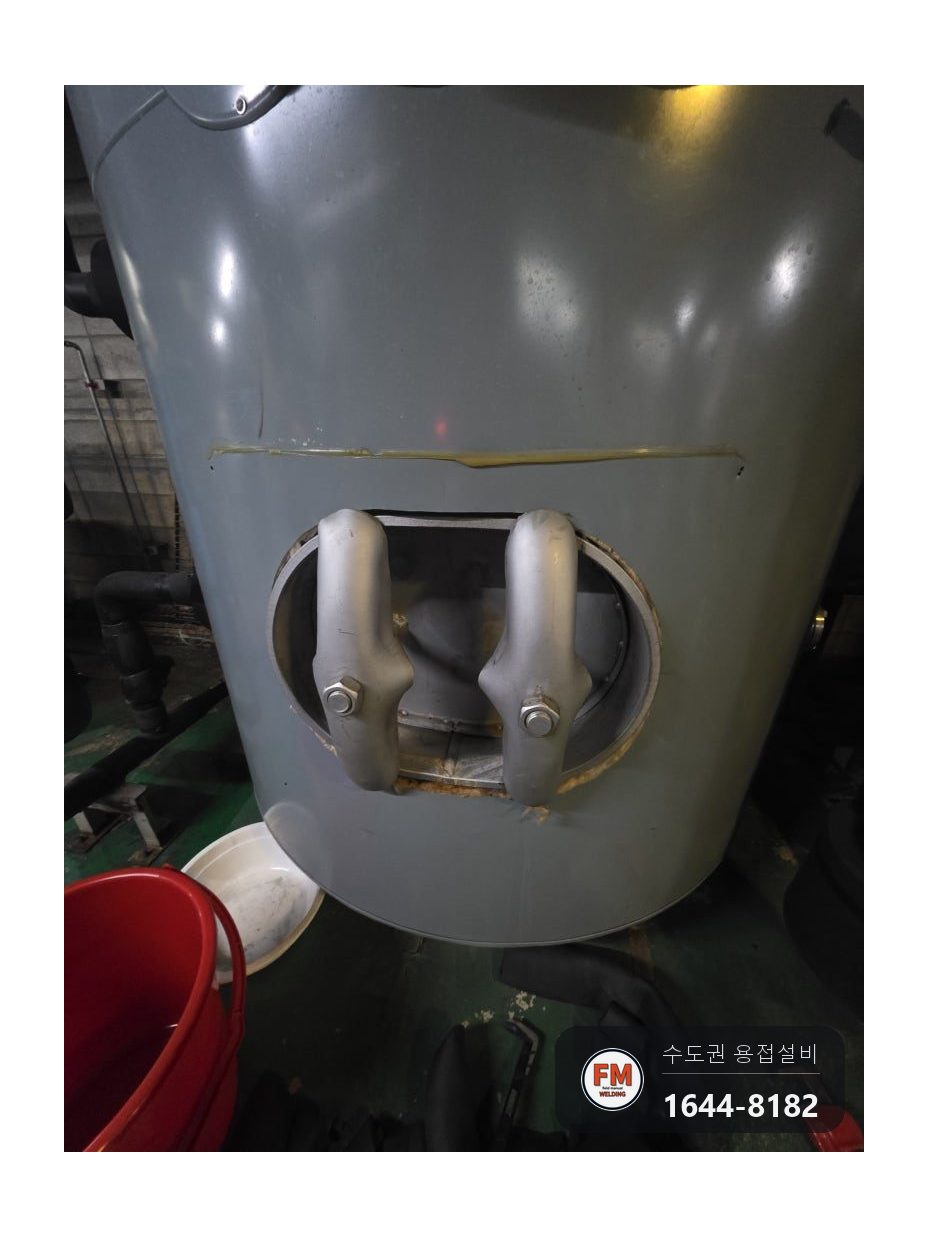

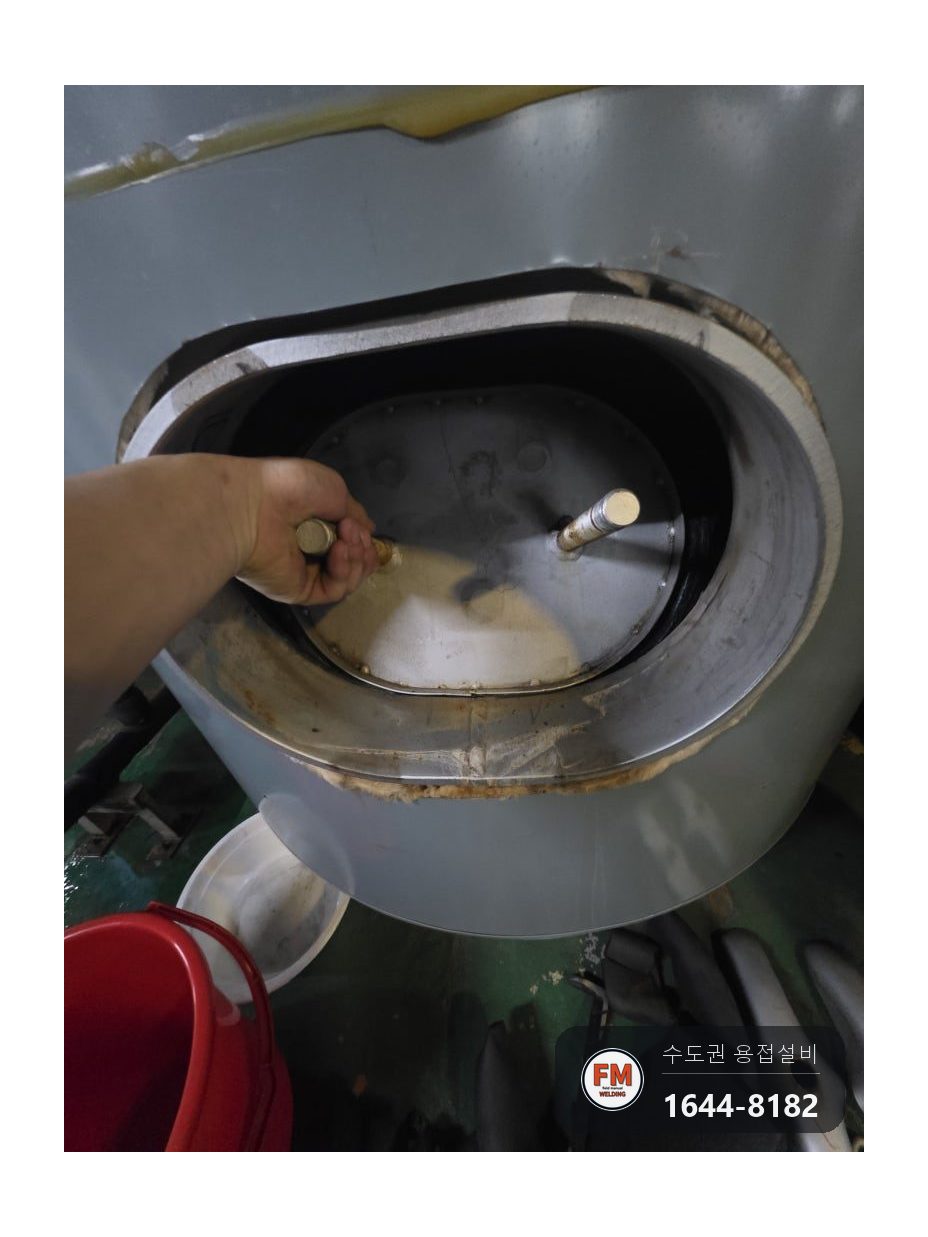

- 바깥쪽에서 뚜껑을 붙들던 고정쇠 두 개를 너트째 풀어 냈습니다. 이 점검구는 뚜껑이 탱크 안에 걸리는 타원 모양이라, 안쪽으로 살짝 밀었다가 기울여 돌리면서 꺼냈습니다. 떼어 낸 뚜껑에는 바스러진 옛 패킹이 들러붙어 나왔습니다.

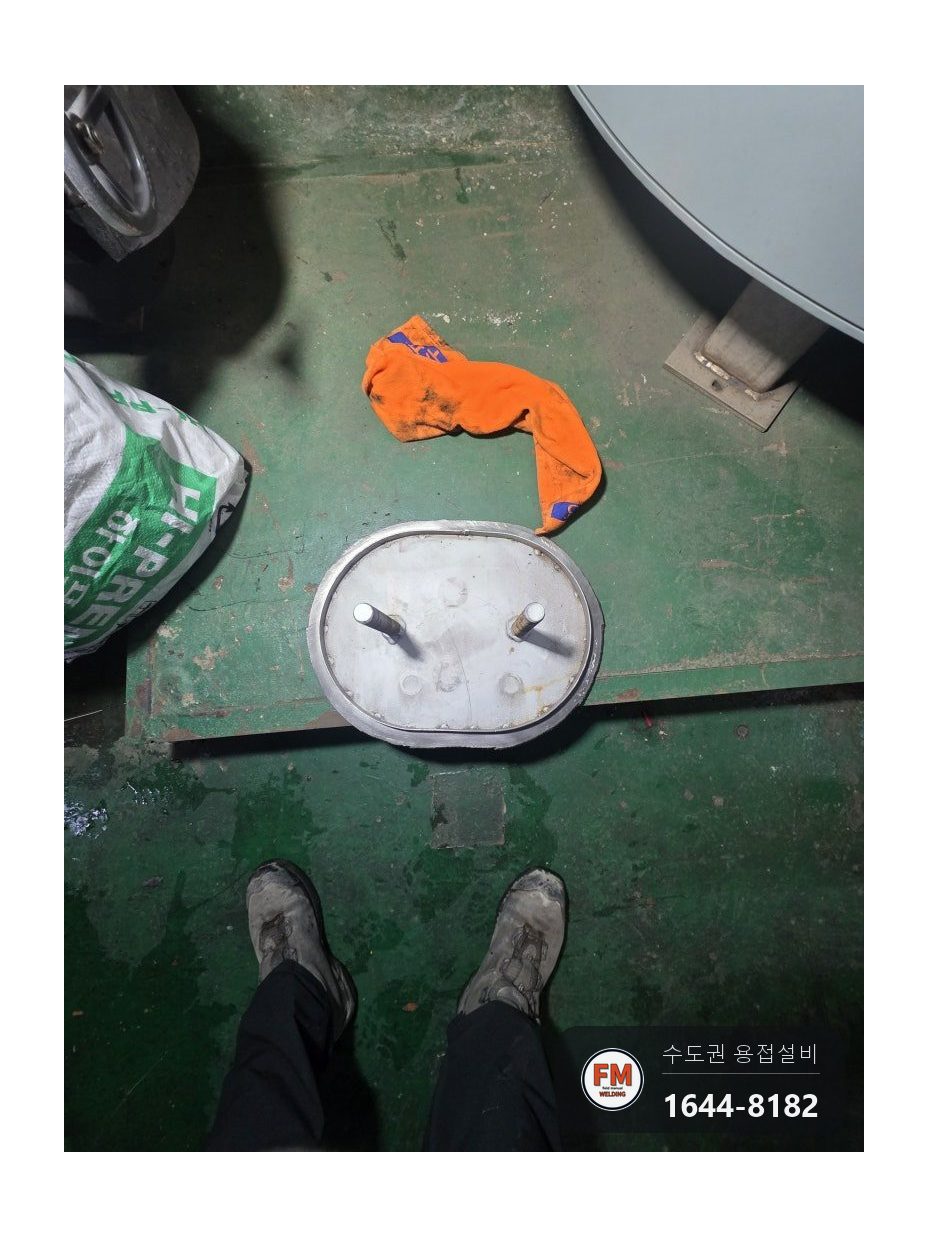

- 점검구 테두리에는 304 스테인리스임을 알리는 각인이 있었습니다. 녹 슨 뚜껑 테두리는 와이어 브러시를 끼운 그라인더로 빙 둘러 연마해 새 패킹이 고르게 앉도록 바닥면을 만들었습니다.

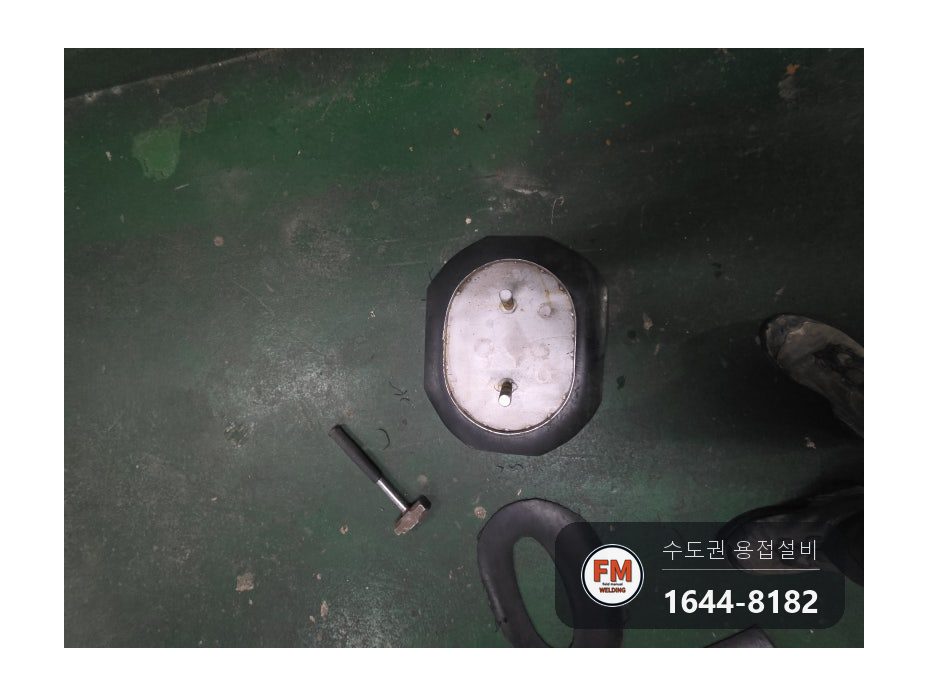

- 새 고무 패킹을 뚜껑 테두리에 정확히 맞춰 두르고, 뚜껑을 다시 탱크 안에 넣어 고정쇠를 채웠습니다.

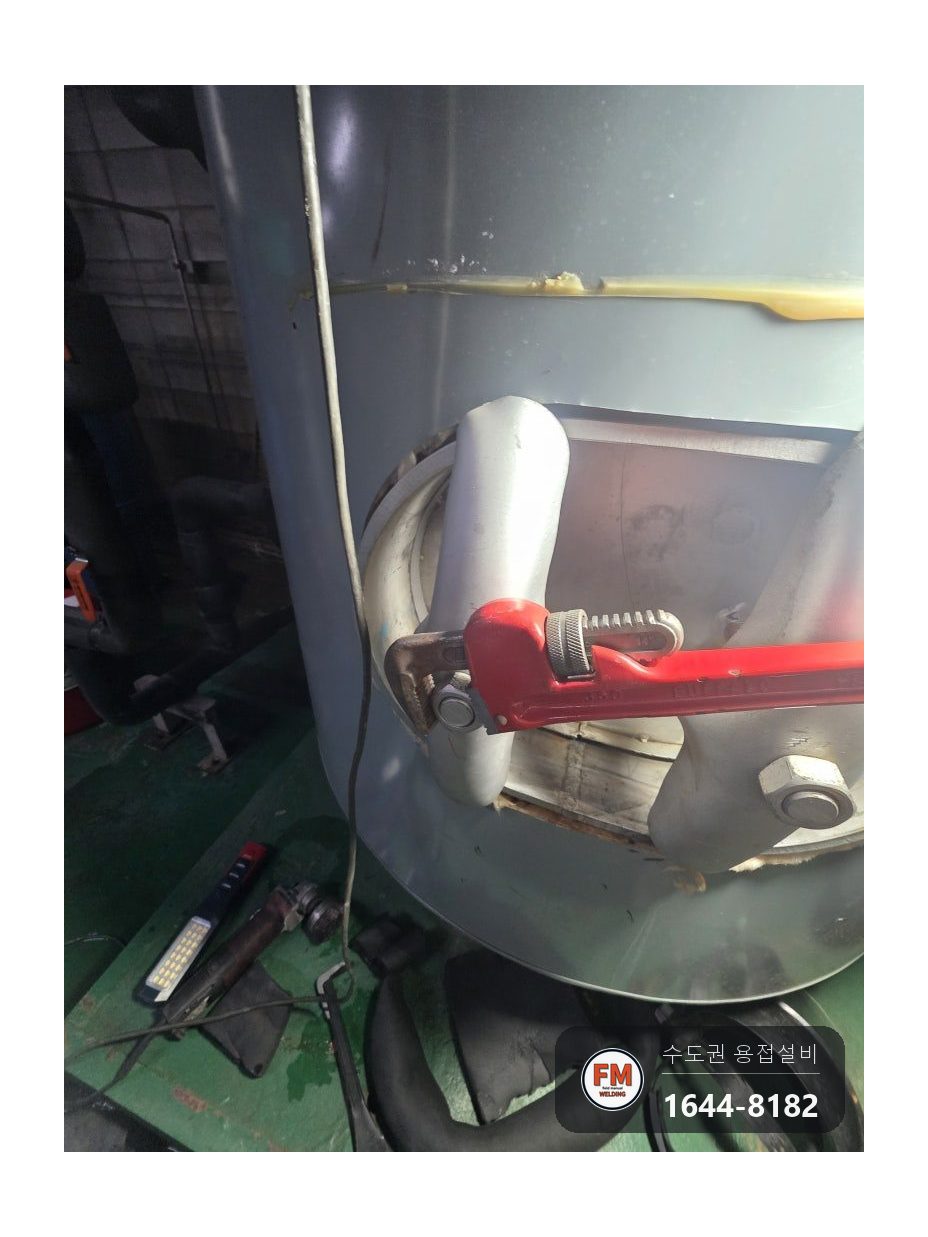

- 볼트 두 개는 파이프렌치로 한쪽씩 조금씩 교대로 조였습니다. 힘이 한 볼트로 쏠리지 않게 해 패킹 전 구간이 같은 압력으로 눌리게 했습니다.
무엇을 썼나요?
사용한 자재와 장비입니다.
이 현장은 용접 없이 맨홀용 새 고무 패킹 한 장으로 끝났습니다. 뚜껑 테두리 녹은 와이어 브러시를 단 그라인더로 걷었고, 고정쇠 볼트는 파이프렌치로 체결했습니다.
탄력을 잃은 패킹은 볼트를 아무리 더 조여도 물이 다시 비칩니다. 볼트 하나만 세게 돌리면 그쪽만 내려앉고 맞은편이 떠서, 문제없던 자리에서 새로 새는 경우도 생깁니다. 에프엠웰딩이 두 볼트를 번갈아 돌린 것도 이 때문입니다.
마무리는 어떻게 했나요?
작업 후 확인한 내용입니다.

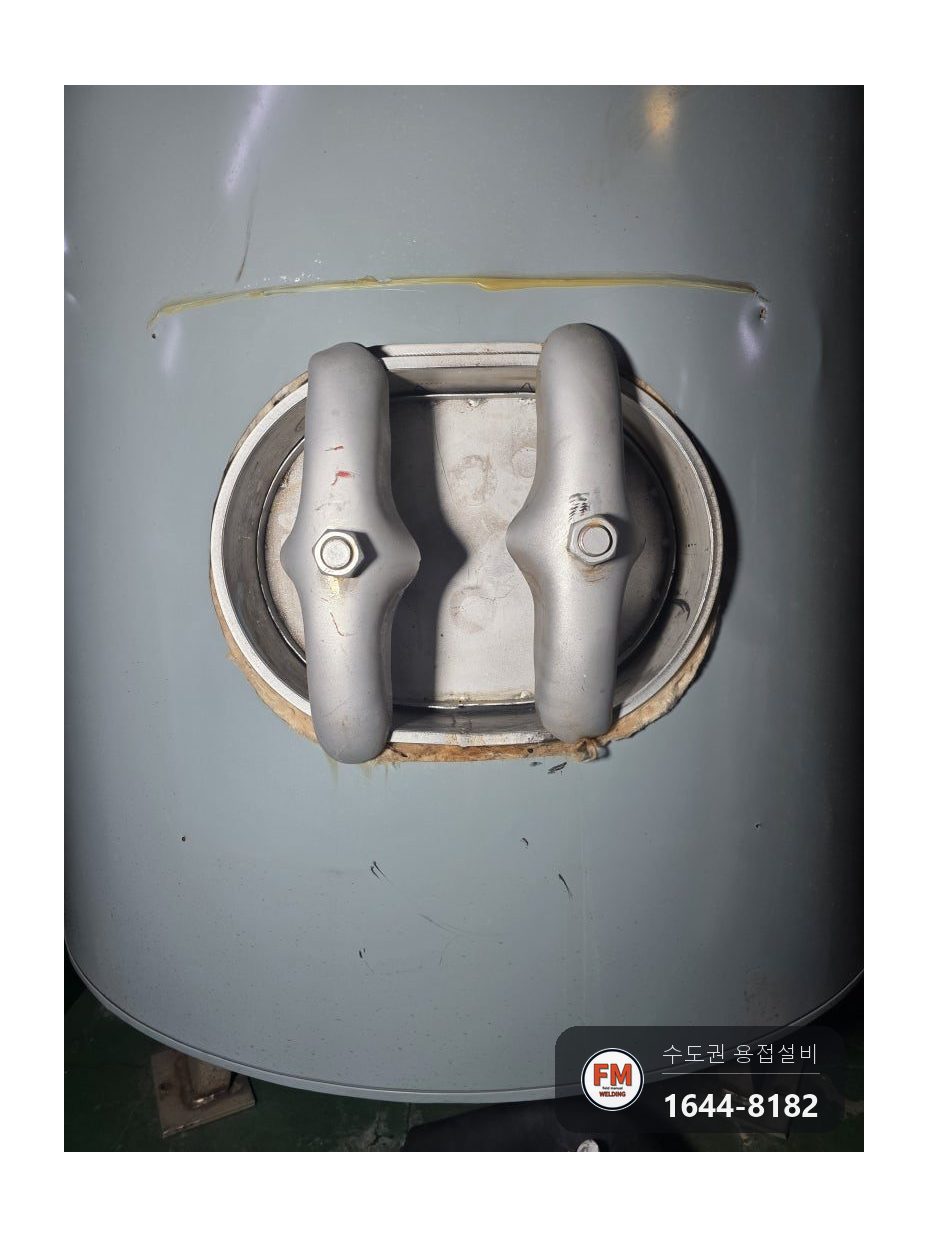

체결이 끝난 뒤 탱크를 다시 채워 평소 사용 압력이 걸리게 하고, 뚜껑 테두리를 한 바퀴 돌며 물기가 맺히는지 지켜봤습니다. 물기가 전혀 보이지 않아 설비는 그날 바로 정상 운전으로 돌아갔고, 전체 작업 시간은 약 1시간 30분이었습니다.
맨홀 패킹은 해가 지날수록 딱딱해지고 모양이 틀어져 밀봉력이 떨어지는 소모품입니다. 점검구 테두리에 물기가 맺히는지 가끔 들여다보고, 녹이 눈에 띄면 퍼지기 전에 미리 손보는 쪽이 유리합니다.
