온수탱크 누수 수리 전후 사진
새던 자리와 잡은 뒤를 같은 자리에서 같은 각도로 찍었습니다. 날짜와 무엇을 했는지 함께 남깁니다.
11건 · 사진 22장 · 서울 · 경기 · 인천 전역 출장 · 기준
사진은 어느 시점에 찍나요?
온수탱크는 보온재를 걷기 전까지 어디가 얼마나 부식됐는지 알 수 없는데요. 그래서 걷어낸 상태를 먼저 찍고 판재를 대거나 부속을 새로 세운 뒤 같은 자리를 다시 찍습니다.
사진은 전부 직접 시공한 현장에서 찍은 것인데요. 지역명은 적지 않고 날짜만 남깁니다.
시공 전후 사진 전체
호텔 5톤 스텐 온수탱크 소켓 자리 판재보강판재 덧방 · · 사진 2장안 쓰는 40A 소켓에 마감캡만 씌워 둔 자리였습니다. 캡과 소켓 사이로 물이 들어가 부식이 지름 120mm쯤 번져 있었습니다. 소켓을 잘라내고 300×300 4T 스텐 판재를 덧대 네 변을 돌려 붙인 뒤, 4.2bar로 압을 걸어 새는 데가 없는 것을 보고 마쳤습니다.
사우나 보일러실 온수탱크 하부 판재 덧방판재 덧방 · · 사진 2장하부 표면이 구멍 날 만큼 부식돼 물이 뿜어져 나오던 탱크입니다. 앞서 다른 데서 실런트로 구멍을 메워 둔 자리가 여러 군데였는데요. 부식된 면을 걷어내고 치수에 맞춰 자른 판재를 대어 네 변을 돌려 붙인 뒤 수압을 걸어 확인했습니다.
헬스장 철 온수탱크 하부 누수 보수철 온수탱크 · · 사진 2장철 온수탱크는 스텐과 달리 부식된 자리가 압을 못 견디고 터져 나옵니다. 하부 부식부를 갈아내고 철판을 덧대어 붙인 뒤 광명단으로 방청했습니다.
모텔 급탕탱크 부속 자리 누수 보수급탕탱크 누수 · · 사진 2장보온재를 걷으니 게이지와 밸브가 물린 자리마다 녹물이 흘러내린 자국이 있었습니다. 부식된 부속을 전부 떼어 내고 면을 갈아낸 뒤 스텐 부속으로 새로 물렸습니다. 온도계와 압력계도 새것으로 바꿨습니다.
목욕탕 노후 온수탱크 교체교체 · · 사진 2장간단한 보수로 보고 갔는데 부식이 전면적이라 살릴 자리가 없었습니다. 사장님과 협의해 새 탱크로 교체하고 배관과 게이지를 다시 연결했습니다.
급탕탱크 점검구 가스켓 교체점검구 · · 사진 2장탱크 몸통이 아니라 점검구 둘레에서 새던 경우입니다. 커버를 떼어 보니 가스켓이 경화되어 조각으로 부스러졌습니다. 볼트를 더 조이면 압이 옆으로 쏠려 멀쩡한 데가 터지니, 가스켓을 새로 만들어 넣고 다시 조립했습니다.
찜질방 온수탱크 녹물 청소와 코팅내부 청소·코팅 · · 사진 2장안이 녹으로 덮여 녹물이 나오던 탱크입니다. 벽에서 떨어져 나온 녹이 바닥에 덩어리로 쌓여 있었습니다. 고압세척으로 녹과 침전물을 전부 벗겨내고 크랙을 먼저 잡은 뒤 코팅을 세 번에 나눠 올렸습니다. 수압을 걸어 확인하고 마쳤습니다.
20년 된 온수탱크 누수 보수와 내부 코팅내부 청소·코팅 · · 사진 2장20년 동안 한 번도 안을 열어 본 적이 없어 벽이 녹으로 뒤덮여 있었습니다. 용접부 여기저기서 새고 있어 새는 자리만 잡아서는 끝이 안 나는 상태였습니다. 녹과 침전물을 전부 걷어내고 크랙을 먼저 잡은 뒤 코팅을 올렸습니다. 열풍으로 말린 뒤 물을 채웠습니다.
노후 온수탱크 용접부위 크랙 보수용접부위 누수 · · 사진 2장용접부위를 따라 실금이 나 있었습니다. 다시 붙이고 크랙이 번질 만한 곳은 판재를 댔습니다.

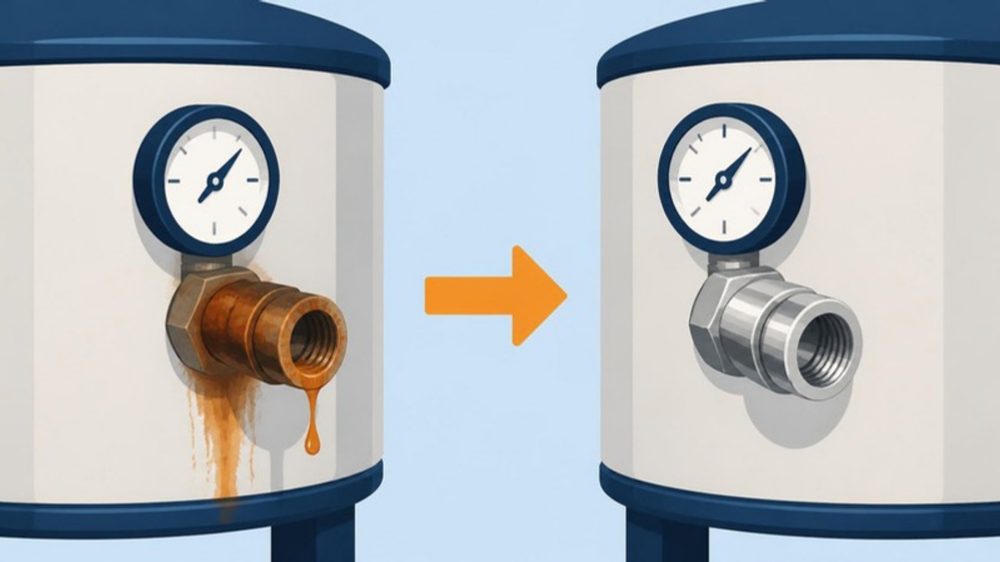

상부 게이지 소켓 자리 판재 보수부속 전위부식 · · 사진 2장온도계와 압력계가 물리는 소켓 둘레로 물이 배어 나왔습니다. 부식된 소켓을 잘라내고 판재를 덧댄 뒤 스텐 소켓을 새로 세웠습니다. 게이지도 새것으로 바꿨습니다.
점검구가 없던 온수탱크에 점검구 신설점검구 · · 사진 2장점검구가 없어 안을 볼 수 없는 탱크였습니다. 플라즈마로 자리를 내어 점검구를 새로 달고 안에 들어가 부식 범위를 눈으로 확인한 뒤 보수했습니다.
알아 두실 수치
| 작업한 탱크 용량 | 1톤 ~ 25톤 |
|---|---|
| 판재 두께 · 크기 | 3~5T · 300×300mm 전후 |
| 용가재 | 308L·316L (탱크 재질과 같거나 한 등급 위) |
| 용접 전류 | 100~150A |
| 정상 운전 압력 | 보통 3.5~5bar |
| 단순 보수 소요 | 1~3시간 |
| 청소 · 코팅 소요 | 청소부터 코팅·건조까지 3~4일 |
자주 묻는 질문
판재를 대는 이유가 뭔가요? 그냥 용접하면 안 되나요?
부식된 스테인리스에 그냥 용접을 대면 그 열 때문에 바로 옆이 찢어집니다. 붙이면 옆이 터지고 또 붙이면 또 옆이 터집니다. 그래서 크랙이 번질 길과 부식 범위를 넓게 잡아 같은 재질 판재를 대고 네 변을 돌려 붙입니다. 두께는 3~5T, 크기는 300×300mm 전후를 씁니다. 부식이 판재 범위를 넘지 않는 한 다시 새지 않습니다. 점검구가 있어 안에 들어갈 수 있으면 부식 범위가 눈에 그대로 보입니다. 그때는 판재를 대지 않고 안에서 붙이는 편이 더 확실한데요. 탱크가 작으면 산소가 떨어질 수 있어 밖에서 판재를 덧댑니다.
전에 고쳤는데 또 샙니다.
저희에게 오는 연락 중에 이런 경우가 많습니다. 대부분 전기용접으로 때웠거나, 새는 점만 국소적으로 막았거나, 에폭시를 발라 놓은 곳입니다. 아크나 CO2 용접으로 보수한 탱크는 반드시 다시 샙니다. 국소 보수도 열 때문에 옆이 터집니다. 저희는 그 흔적을 전부 갈아내고 알곤으로 판재를 대어 면으로 받칩니다. 전기용접으로 하면 왜 다시 새는지 말씀드리겠습니다. 열이 한 자리에 몰리기 때문입니다. 스테인리스는 탄소강보다 열이 느리게 퍼져 그 열이 한 자리에 머뭅니다. 열에 늘어나는 정도도 더 커서 식을 때 크게 오그라듭니다. 부식돼 약해진 모재가 그 수축을 못 견디고 크랙이 납니다.
우리 동네 온수탱크 누수 수리 비용은 어떻게 정해지나요?
톤수, 재질, 새는 지점 개수, 판재를 대야 하는지, 안에 들어갈 수 있는지로 정해지는데요. 실제 작업한 탱크는 1톤부터 25톤까지 있었습니다. 탱크 전체와 새는 자리, 둘레 이렇게 세 장을 보내 주시면 대부분 그 자리에서 회신드립니다. 실측이 필요하면 나갑니다. 우리 동네도 현장 일정에 맞춰 방문합니다. 방법마다 값이 다릅니다. 판재보강이 가장 적게 들고 내부 청소와 코팅이 중간, 교체가 가장 큽니다. 사진을 보고 어느 쪽으로 가야 하는지부터 말씀드립니다.
우리 동네에 오시면 얼마나 걸리나요?
새는 자리 하나는 1~3시간입니다. 여러 곳이거나 판재를 여러 장 대야 하면 4~6시간, 안에 들어가 청소와 코팅까지 하면 건조를 포함해 3~4일을 봅니다. 내부 녹의 양과 부식 범위에 따라 달라집니다. 배수시설이 없으면 양수기와 호스로 밖까지 빼야 하고, 톤수가 크면 이것만 몇 시간입니다. 장비는 항상 차에 싣고 다닙니다. 우리 동네도 현장 일정에 맞춰 방문합니다.
사진은 어디를 찍어 보내면 되나요?
세 장이면 됩니다. 탱크 전체가 나오게 한 장, 새는 자리를 가까이 한 장, 탱크 둘레가 나오게 한 장입니다.
보온재가 감겨 있으면 조금 걷고 찍어 주시면 좋습니다. 명판이 붙어 있으면 한 장 더 주시면 좋은데요. 떨어졌거나 아예 없는 탱크도 많습니다. 없으면 탱크 옆에 사람이나 물건이 함께 나오게 찍어 주십시오. 지하수를 쓰시는지, 전에 어디서 보수를 받으셨는지도 같이 알려 주시면 판단이 빨라집니다.
같은 자리를 찍어 보내 주십시오
탱크 전체 한 장, 새는 자리 한 장, 탱크 둘레 한 장. 이렇게 세 장을 문자로 보내 주시면 보고 바로 회신드립니다. 톤수와 재질, 수돗물인지 지하수인지에 따라 방법이 갈리고 작업 난이도도 달라집니다. 가격은 거기서 정해지기 때문에 사진 없이는 금액을 말씀드리지 않습니다. 명판이 붙어 있으면 한 장 더 주시면 좋은데요. 없는 탱크도 많아서 꼭 필요하지는 않습니다. 자석을 대 보시고 붙는지만 알려 주셔도 재질이 갈립니다. 스테인리스는 안 붙고 철은 붙습니다.
