빌딩 온수탱크 배관 누수 보수 · 플랜지 크랙 알곤용접 침투탐상 검사

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

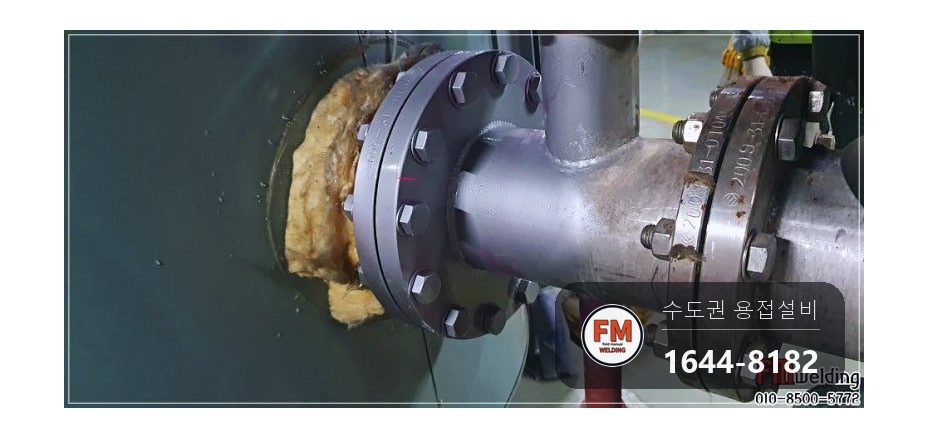

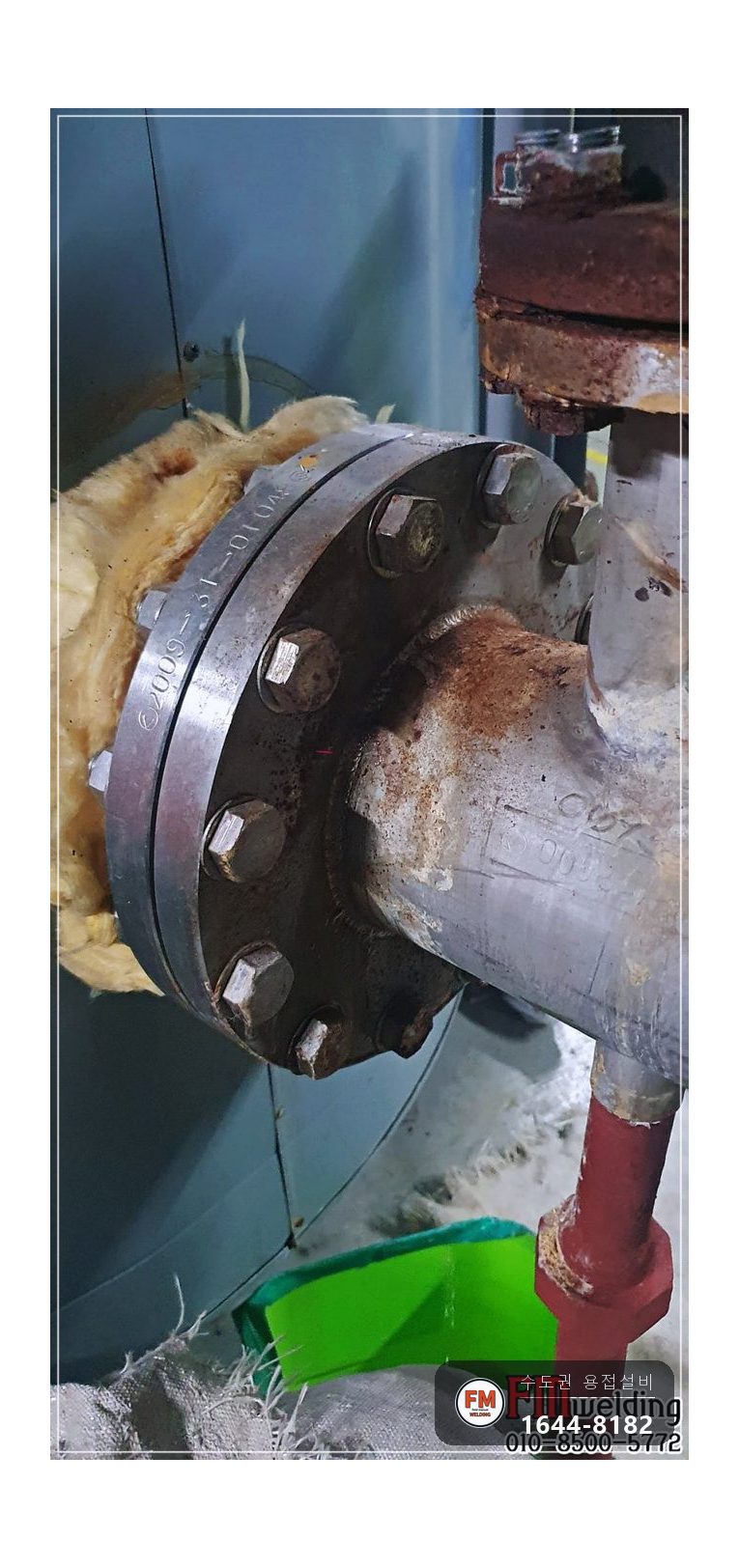

온수탱크에 이어진 플랜지 배관으로 물이 새기 시작했습니다.

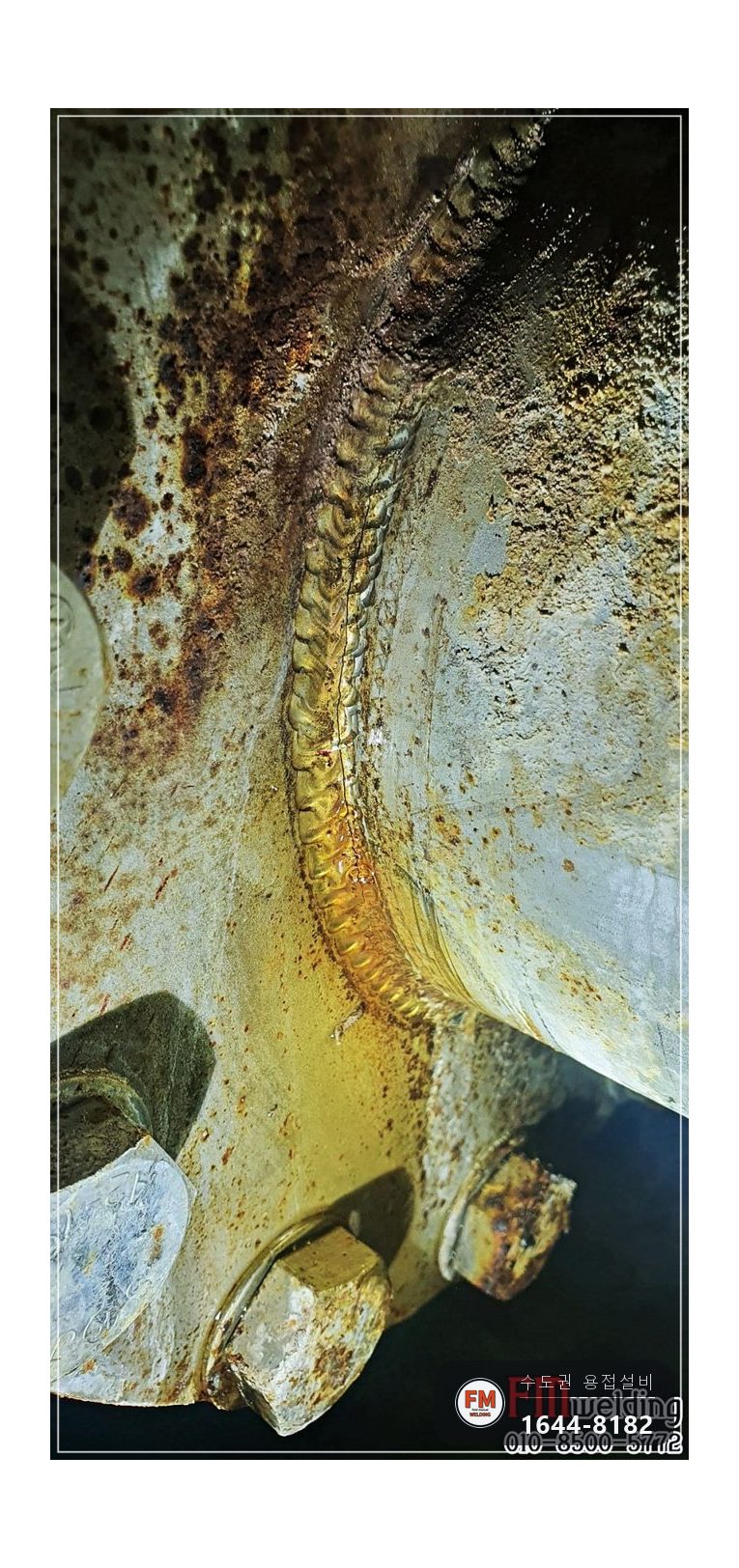

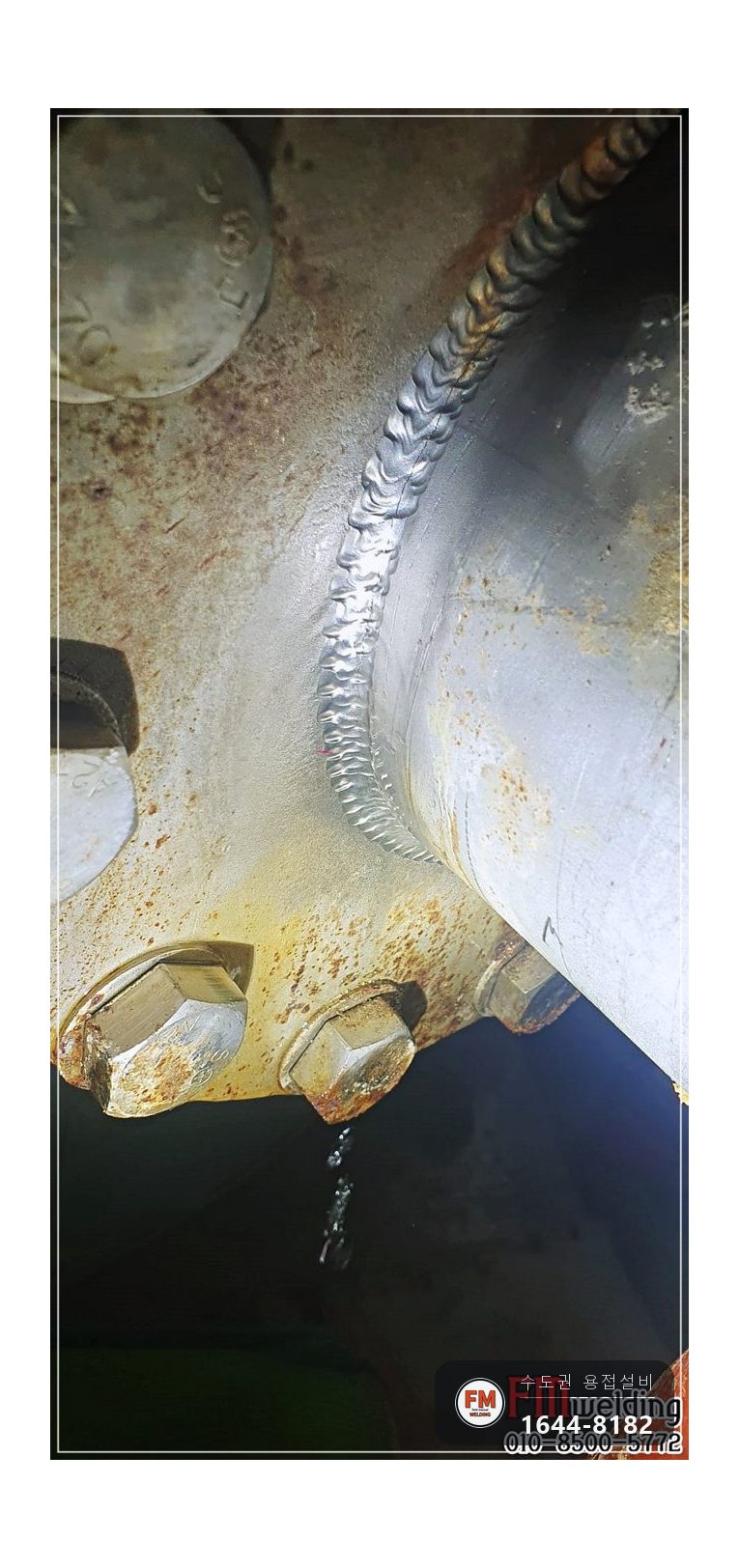

설비실에 들어가 살펴보니 플랜지 용접 자리 왼편에 눈으로도 알아볼 수 있을 만큼 금이 가 있었습니다.

새는 물 때문에 겉면이 부식돼 용접이 잘 붙지 않을 상태였습니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

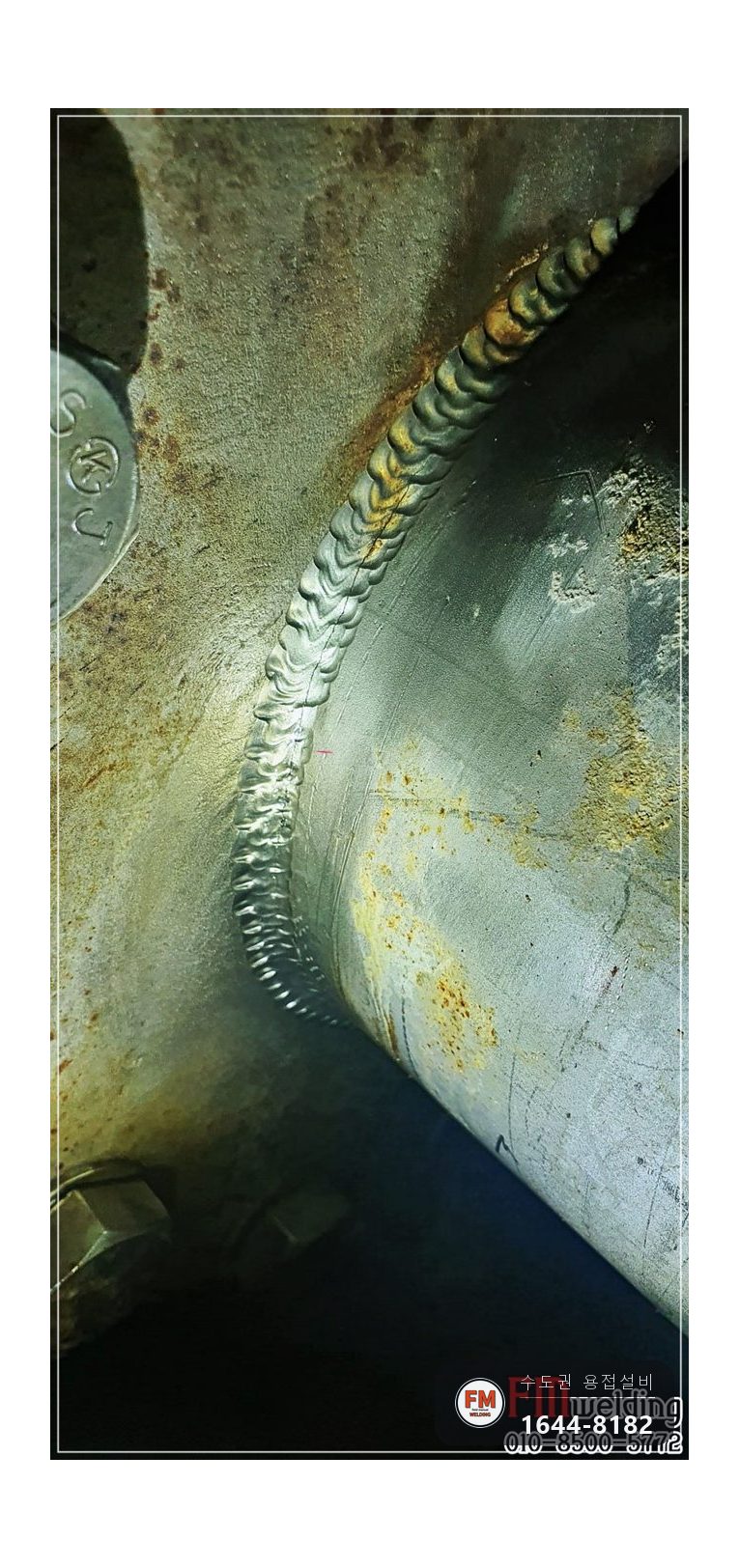

용접한 비드가 얇아서 속에서 미는 압력을 이기지 못하고 갈라진 것으로 판단했습니다.

플랜지 이음에는 수압이 세게 걸리기 때문에, 이곳은 다른 부위보다 비드를 두툼하게 쌓아 버티는 힘을 확보해야 합니다.

비드를 두텁게 쌓는 과정을 빼고 일반 배관 이음과 똑같이 용접해 둔 것이 누수로 이어졌습니다.

탱크가 녹슨 것이 아니라 용접이 부실했던 경우였는데요. 덕분에 교체할 필요 없이 보강으로 해결할 수 있었습니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 겉에 남은 이물질을 그라인더로 갈아 냈습니다. 녹슨 면을 그냥 두면 용접 품질이 나빠집니다.
2. 금 간 곳을 여유 있게 덮으며 알곤으로 용접했습니다.
3. 배관이 열 손상을 입지 않도록 넣는 열을 세심하게 맞췄습니다.
4. 비드가 얇은 다른 자리들도 나중에 말썽이 날 수 있어 이번에 같이 보강했습니다.

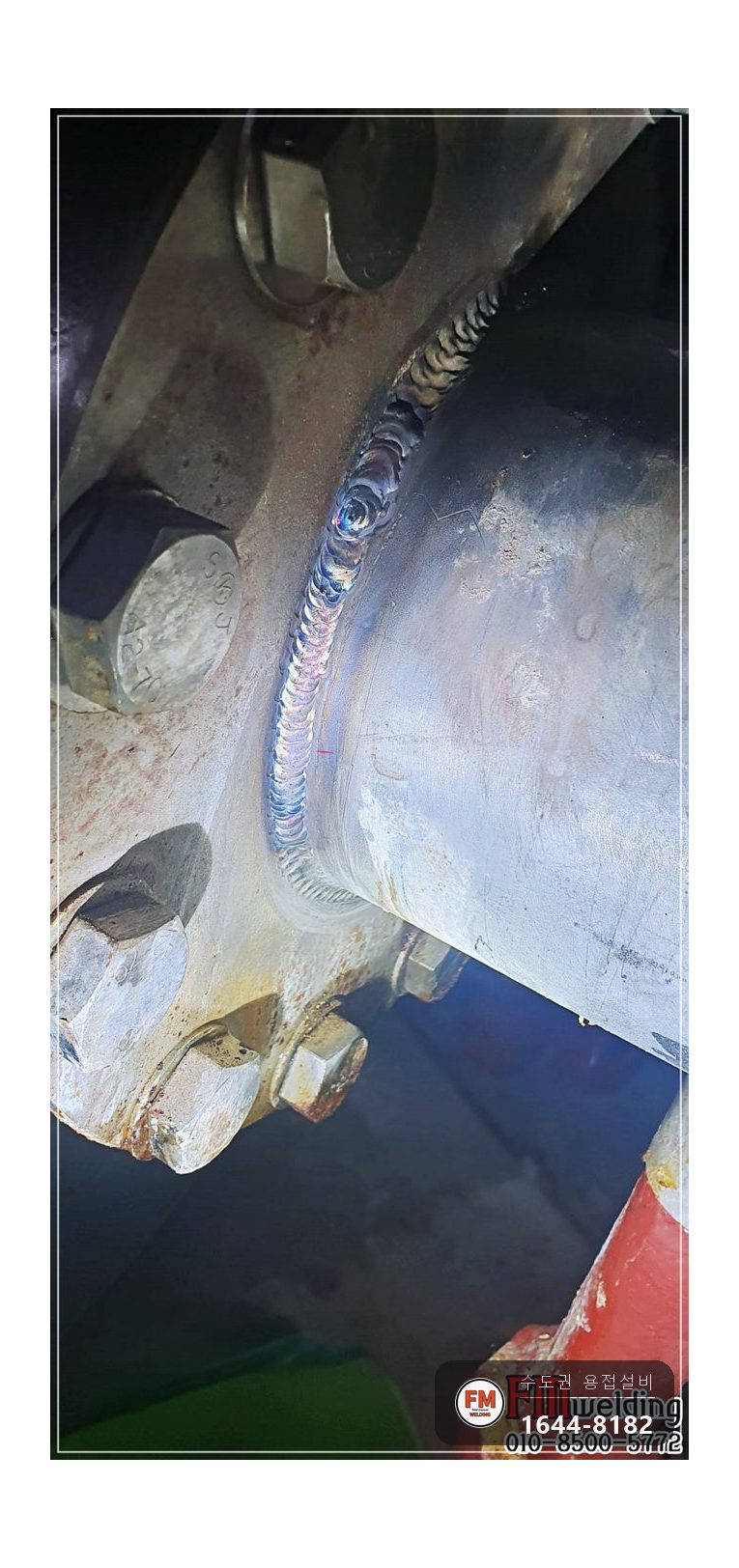

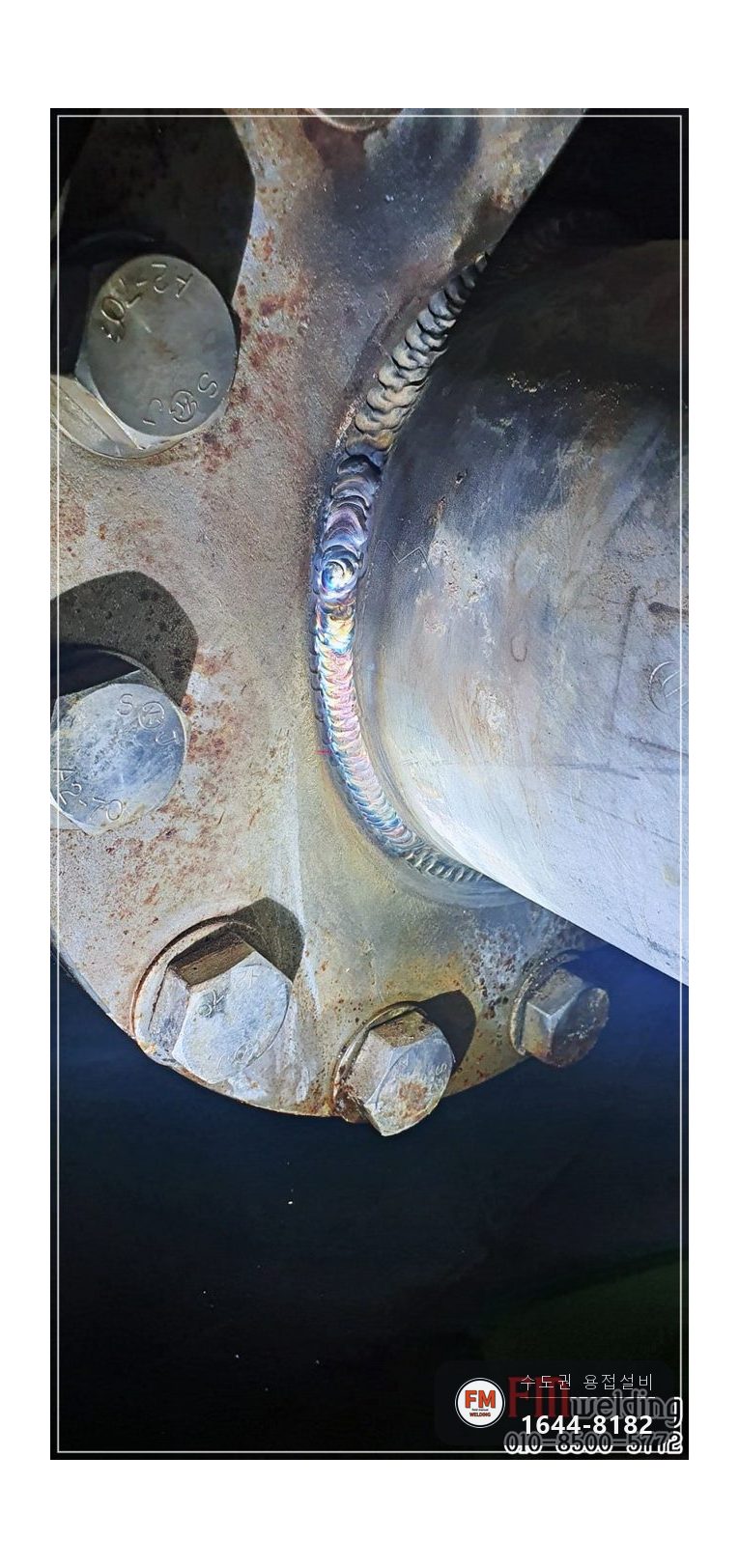

5. 플랜지 둘레를 따라 비드를 보강해 안에서 걸리는 수압을 넉넉히 견디게 했습니다.

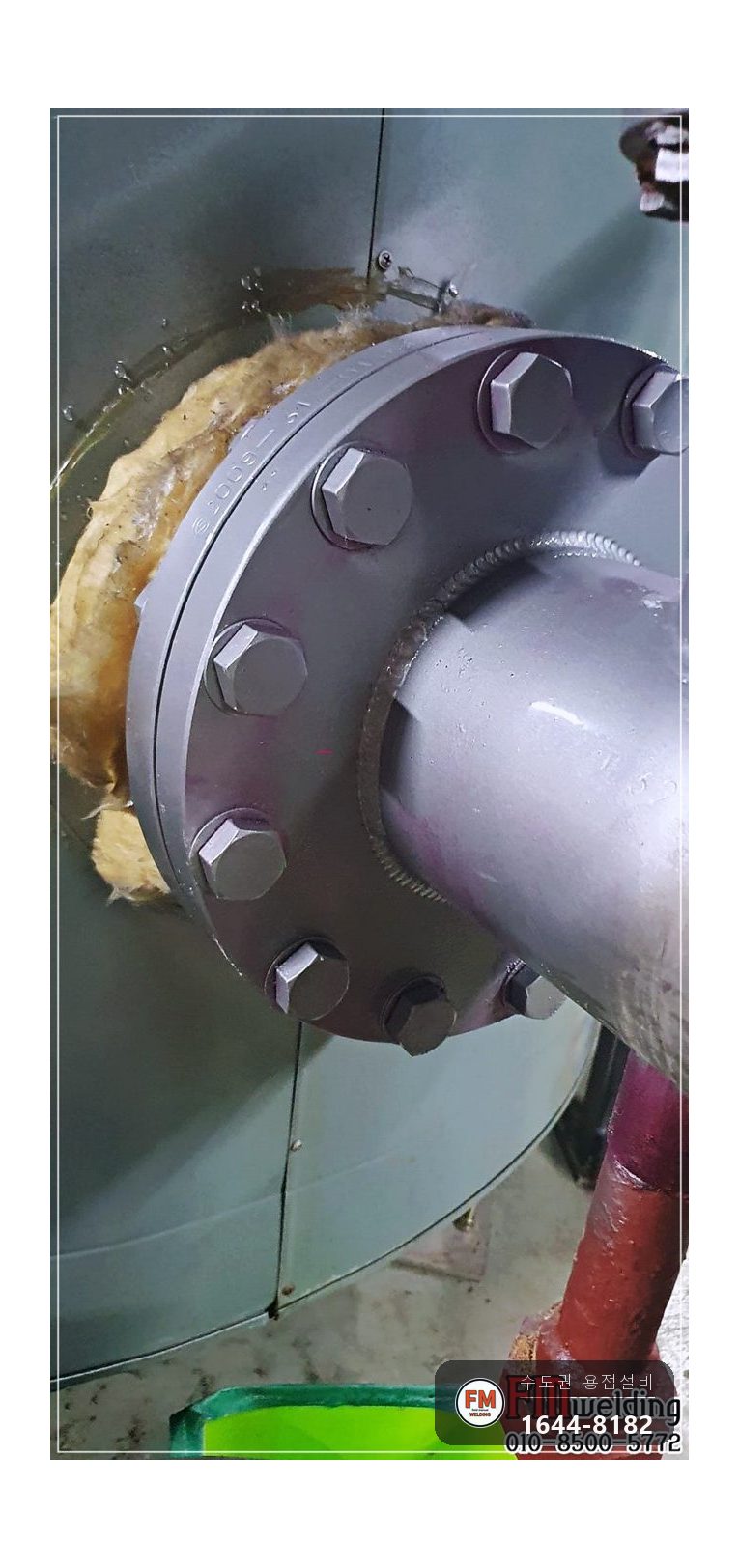

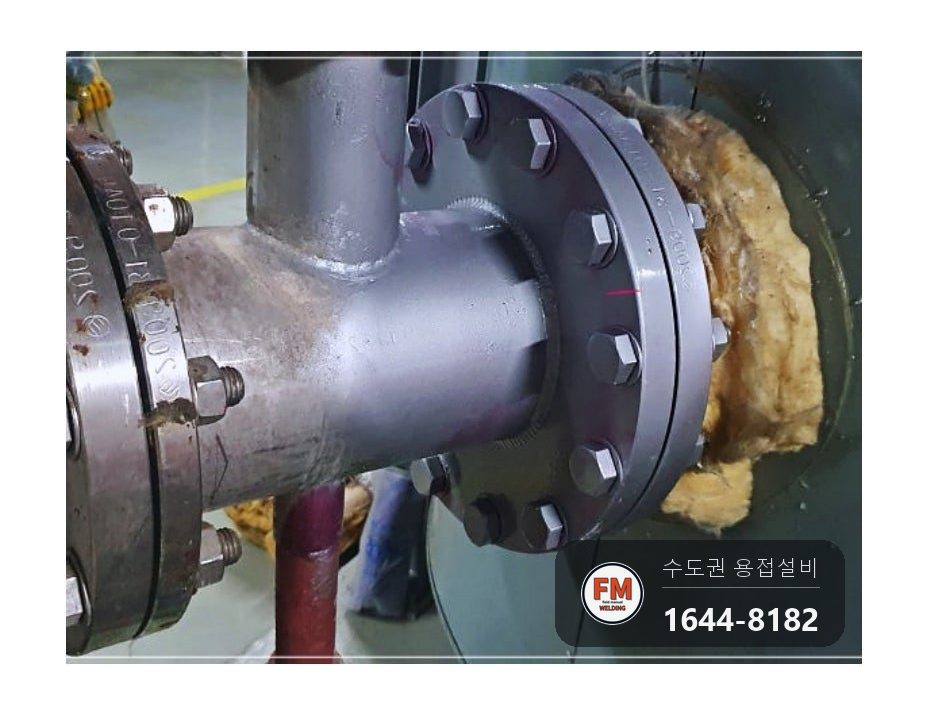

6. 고친 자리에 스테인리스 코팅제를 바르고 겉면 마무리까지 끝냈습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접은 알곤으로 합니다. 스테인리스를 튼튼하게 잇고 겉 비드도 고르게 남습니다.

플랜지 쪽은 비드를 두텁게 쌓습니다. 수압을 가장 크게 받는 곳이기 때문입니다.

마지막으로 스테인리스 코팅제를 입혀 바깥 환경 탓에 생기는 부식을 막습니다.

지금 새는 곳에 그치지 않고 나중에 말썽이 날 만한 곳까지 같이 보강했습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

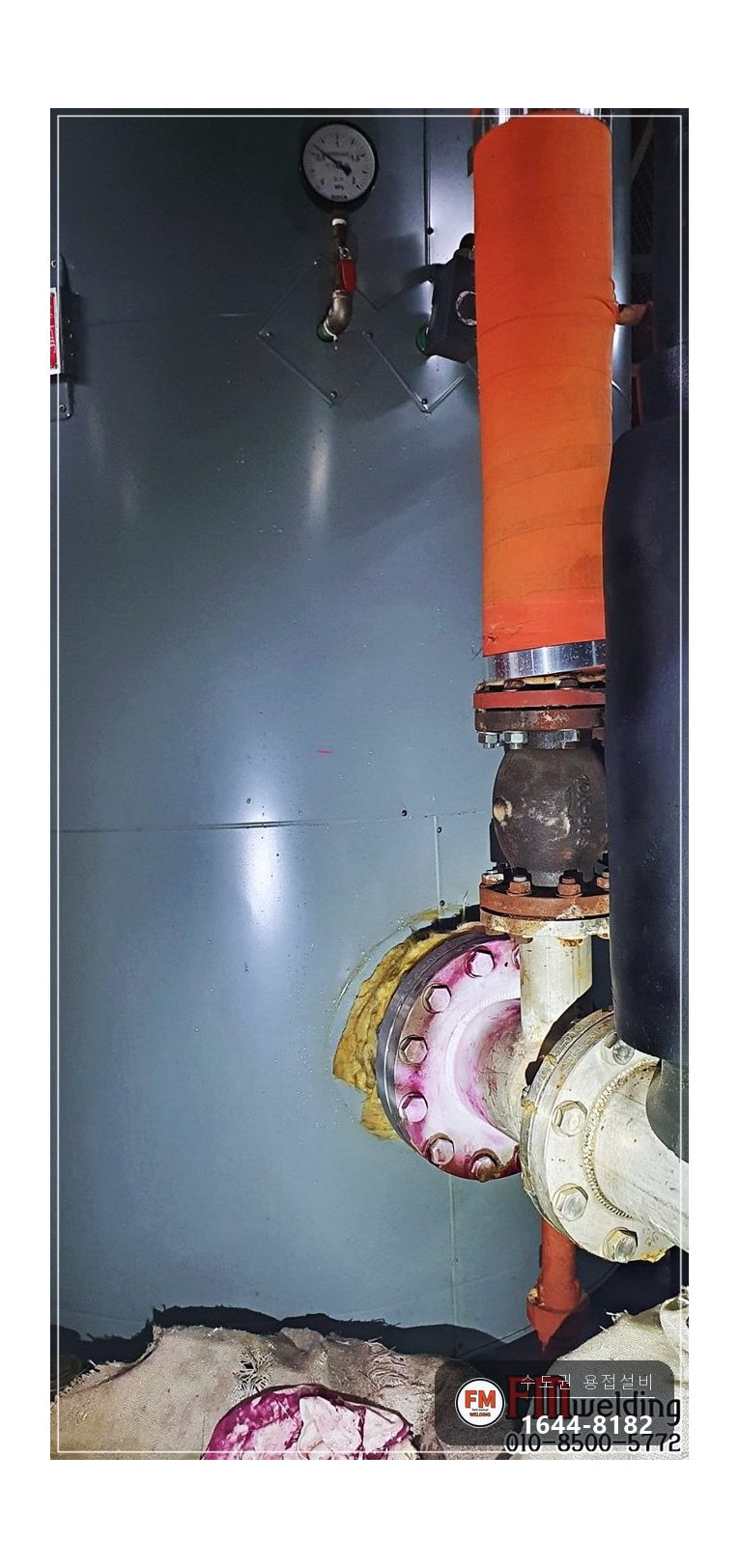

용접을 끝내고 수압테스트를 걸어 배관 설비 어디에서도 새지 않는지 봤습니다. 여기서 통과해야 작업을 끝냅니다.

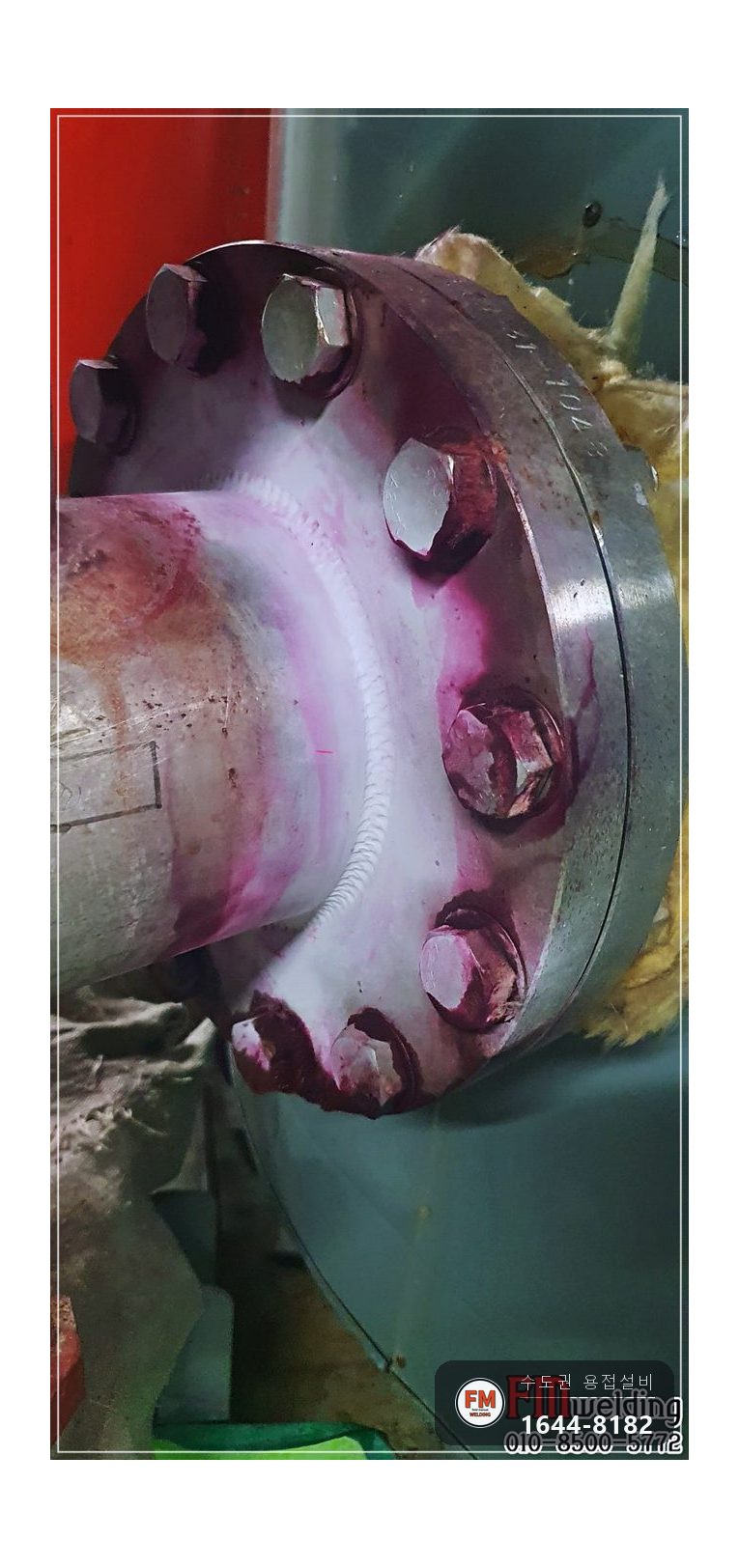

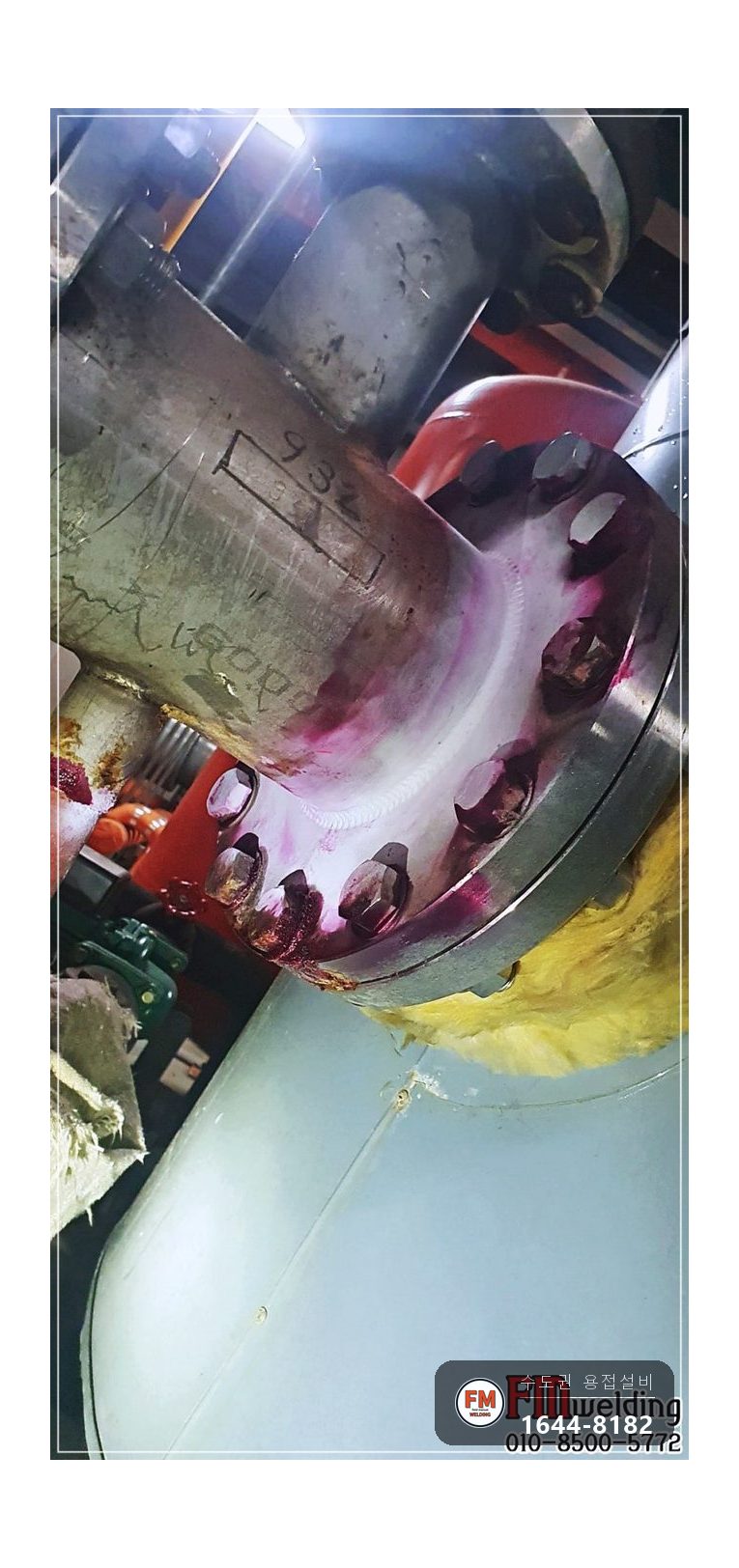

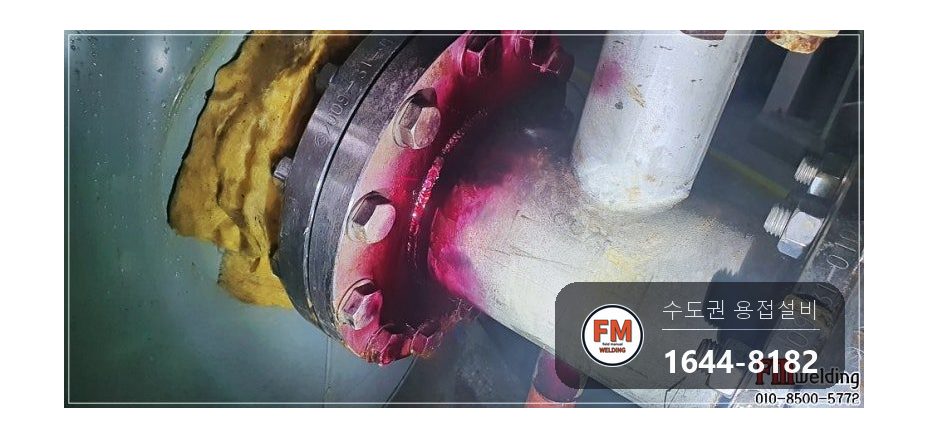

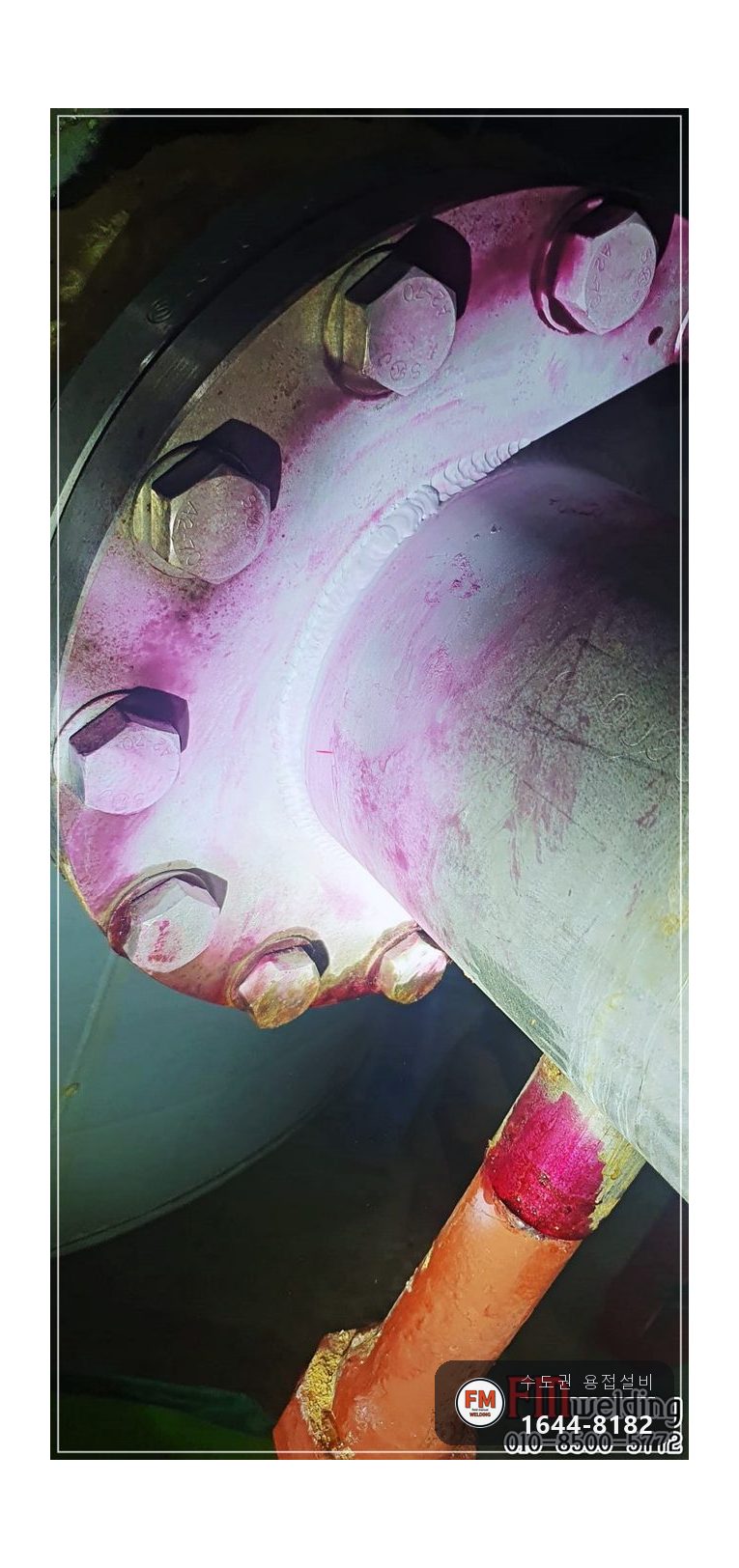

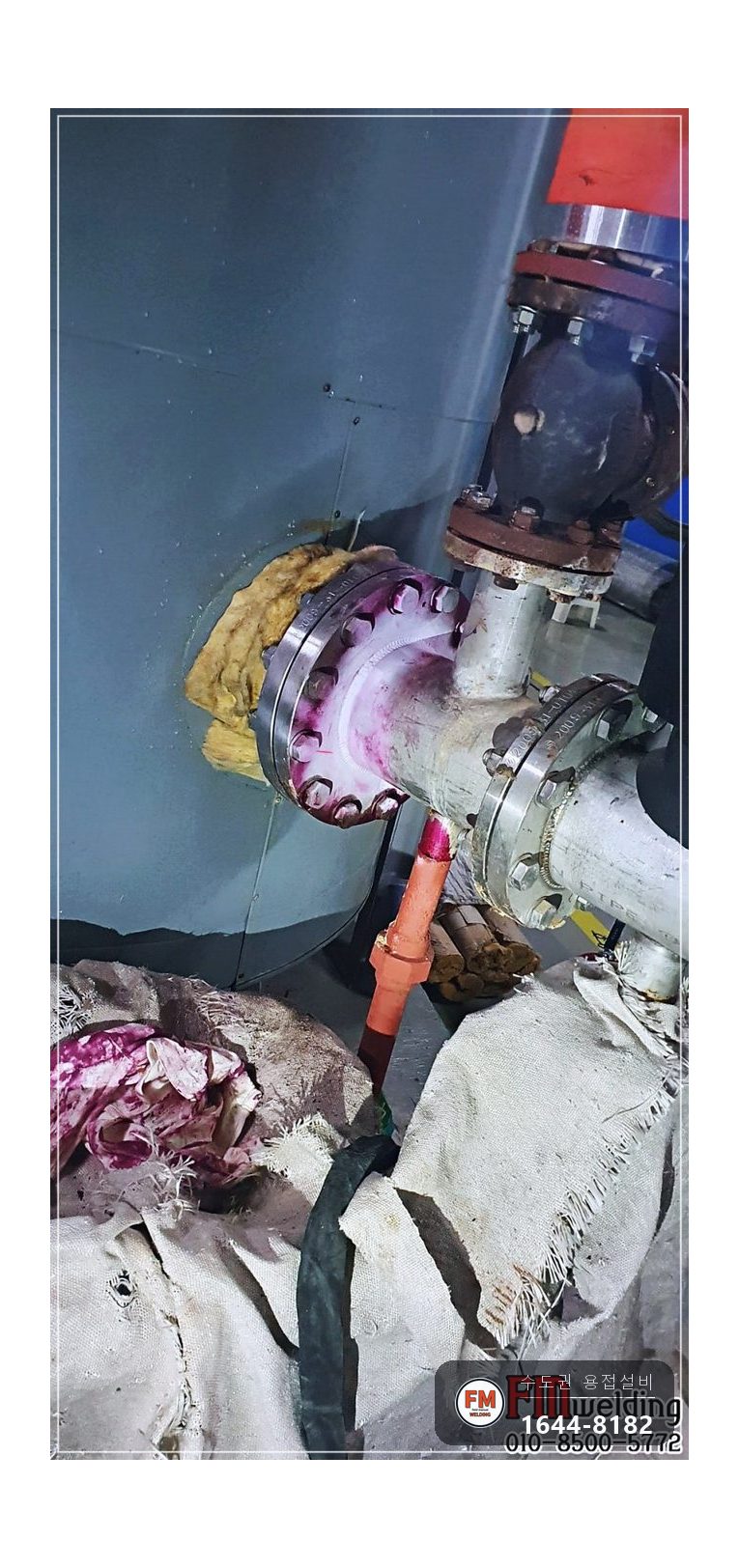

눈에 안 띄는 가느다란 금이 남았을 수도 있어 침투탐상검사까지 했습니다.

수압테스트에서는 물 한 방울 비치지 않았고, 침투탐상검사에서도 남은 금이 나오지 않았습니다.

배관 설비는 검사 하나로 마무리하지 않습니다. 수압테스트로 새는 곳을 찾고, 침투탐상으로 맨눈에 안 잡히는 잔금까지 봅니다.
