호텔 기계실 온수물탱크 누수 보수 · 배관 연결부 하부 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

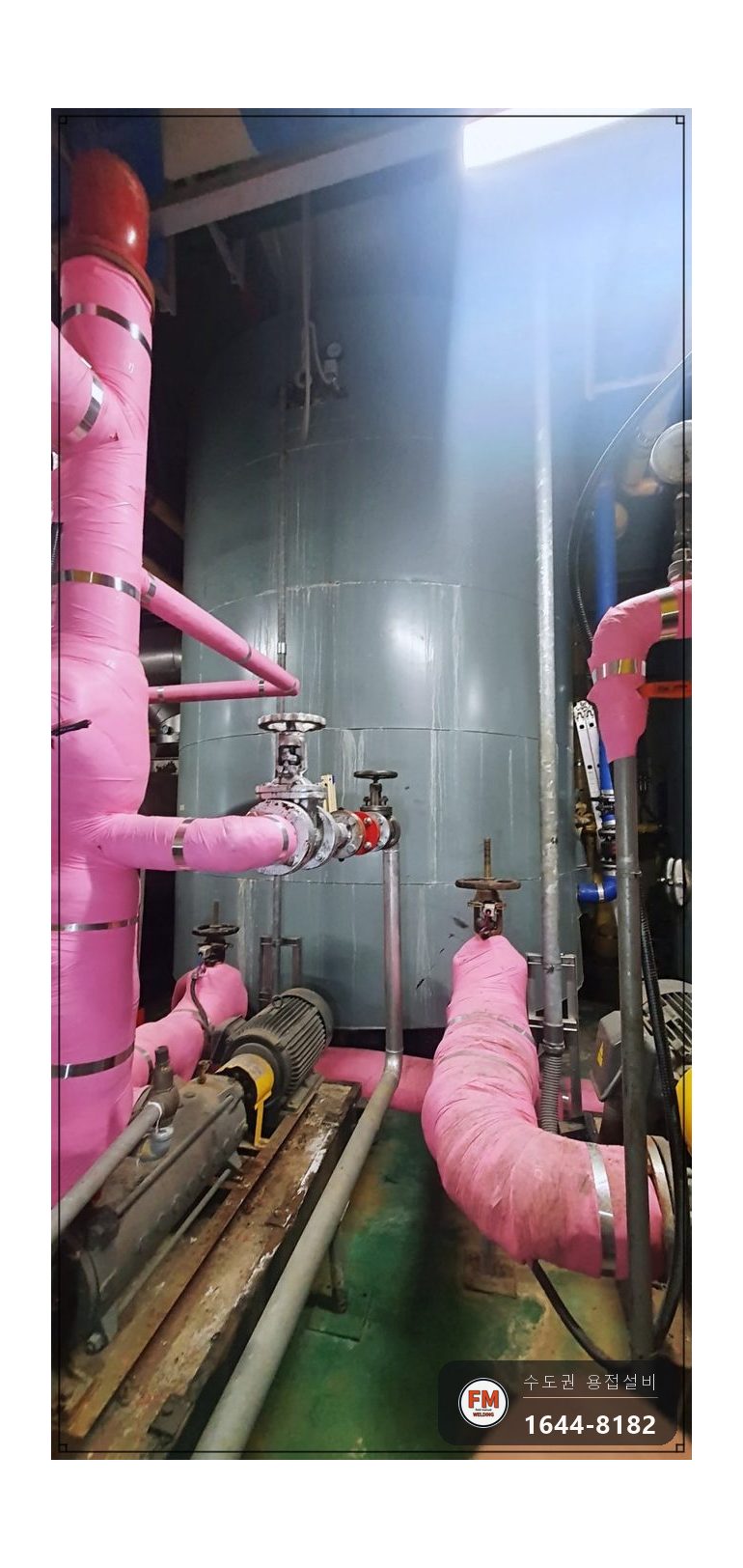

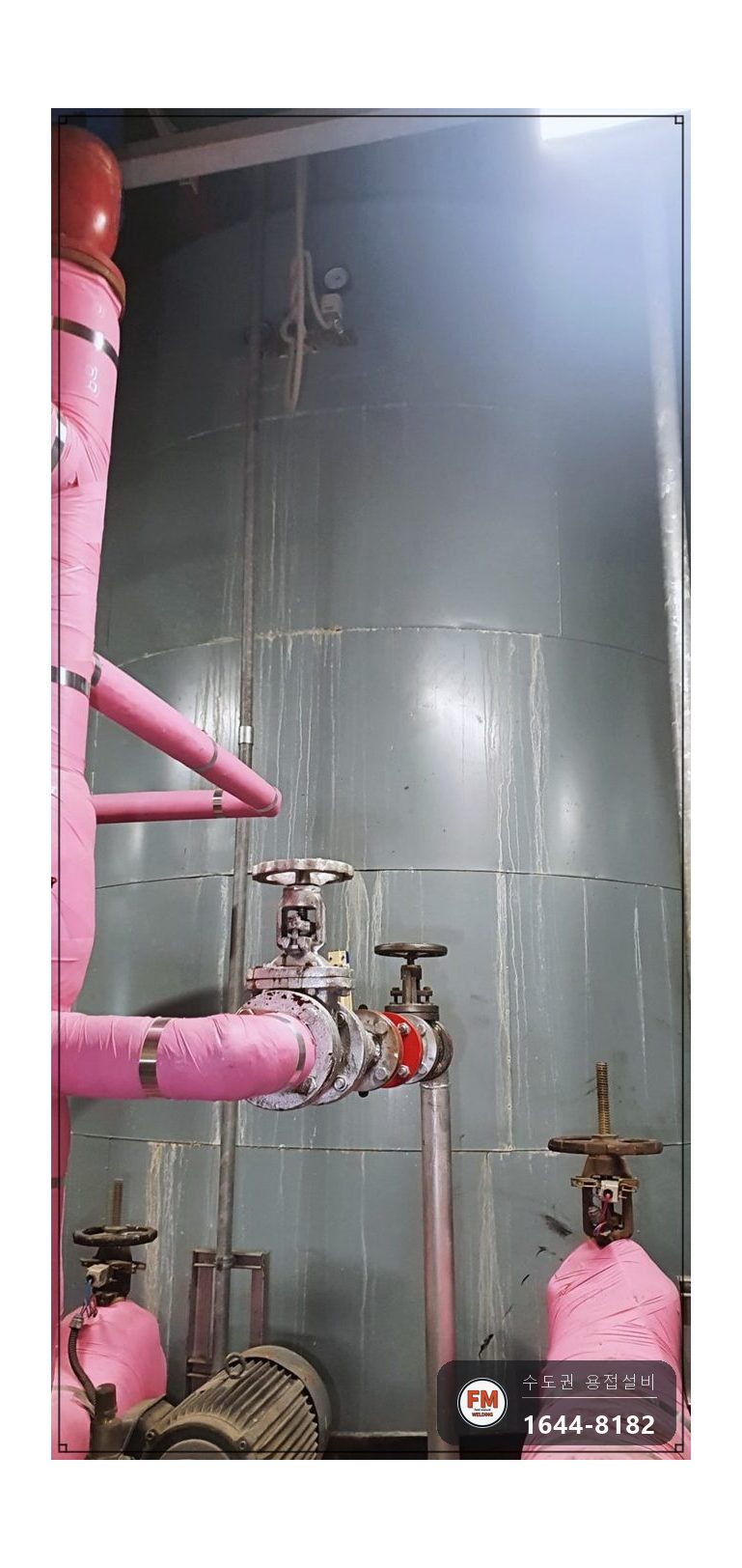

시설 곳곳에 온수를 보내는 탱크여서 덩치가 컸는데, 기계실에 놓인 이 온수탱크에서 물이 새는 것이 발견됐습니다.

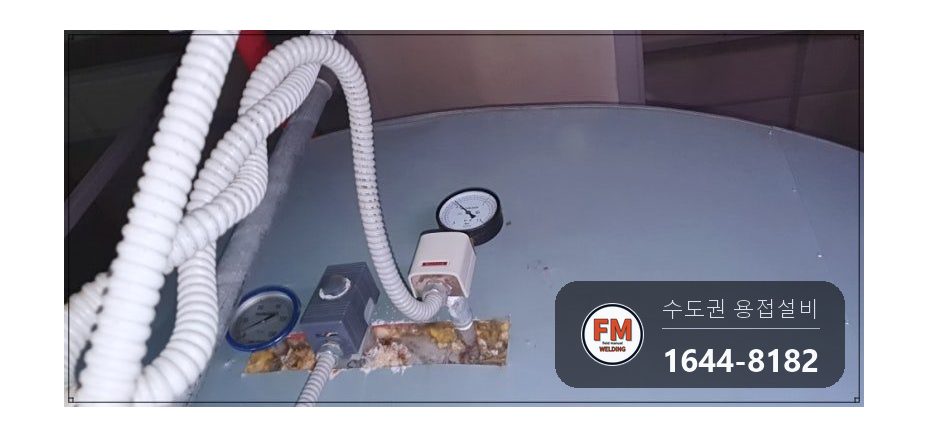

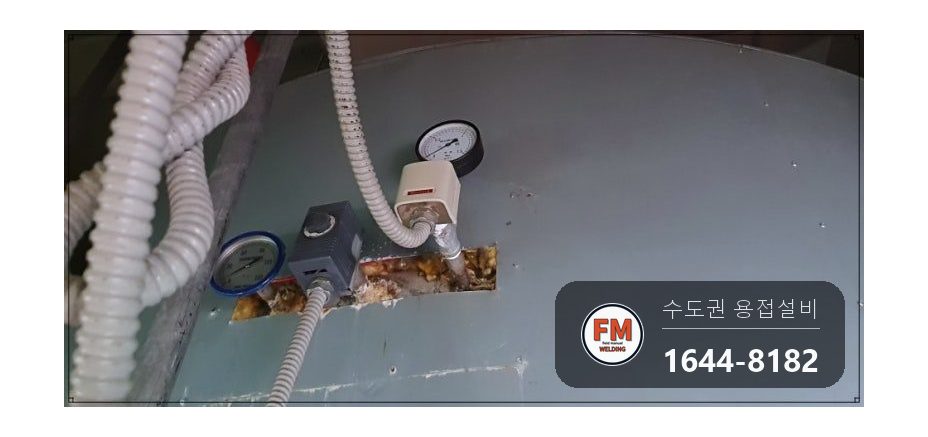

케이싱을 씌워 두었는데도 새어 나온 물 자국이 겉에서 보였습니다.

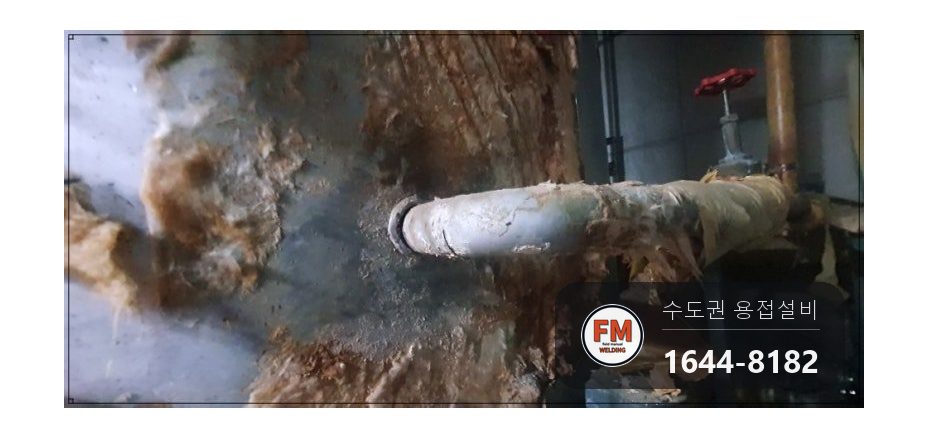

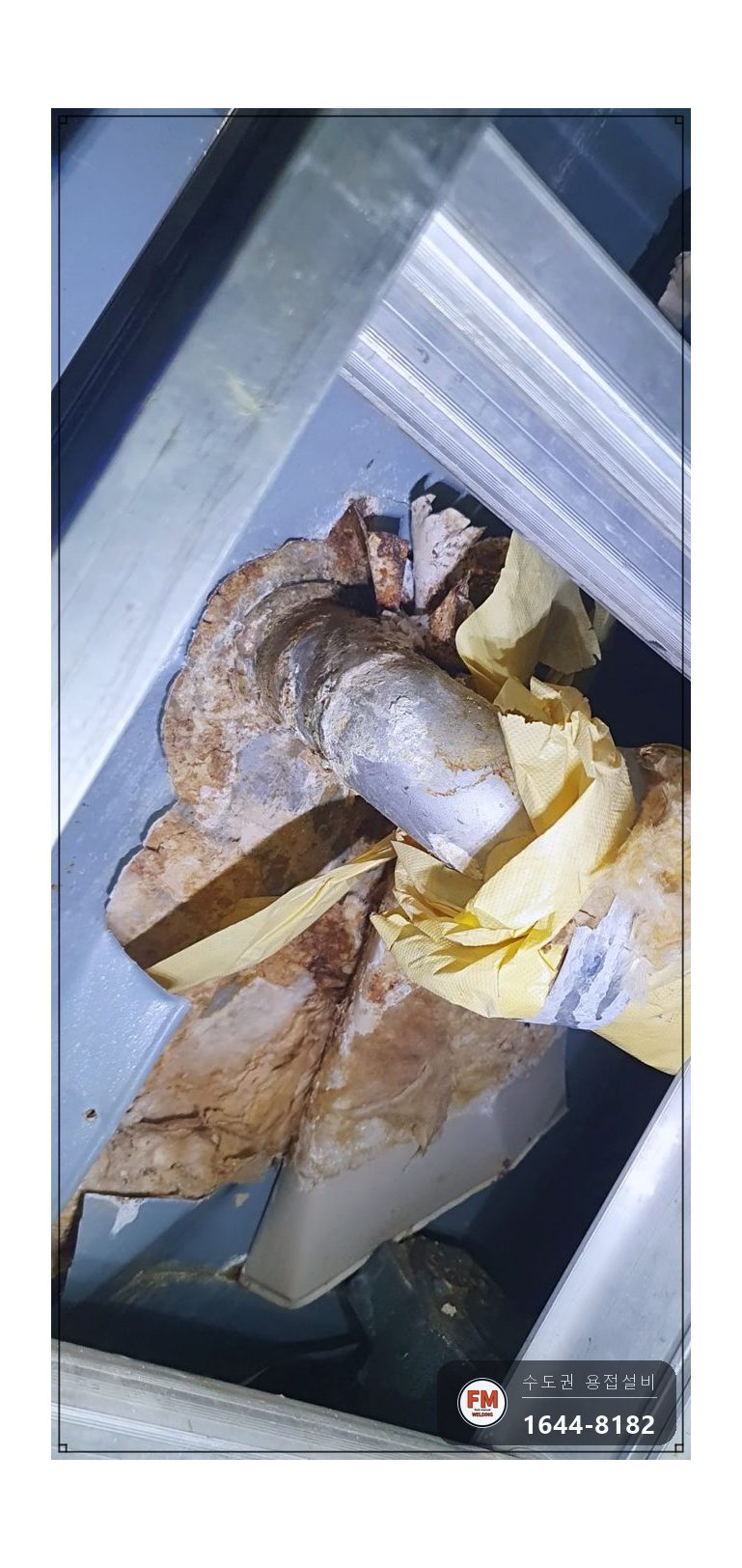

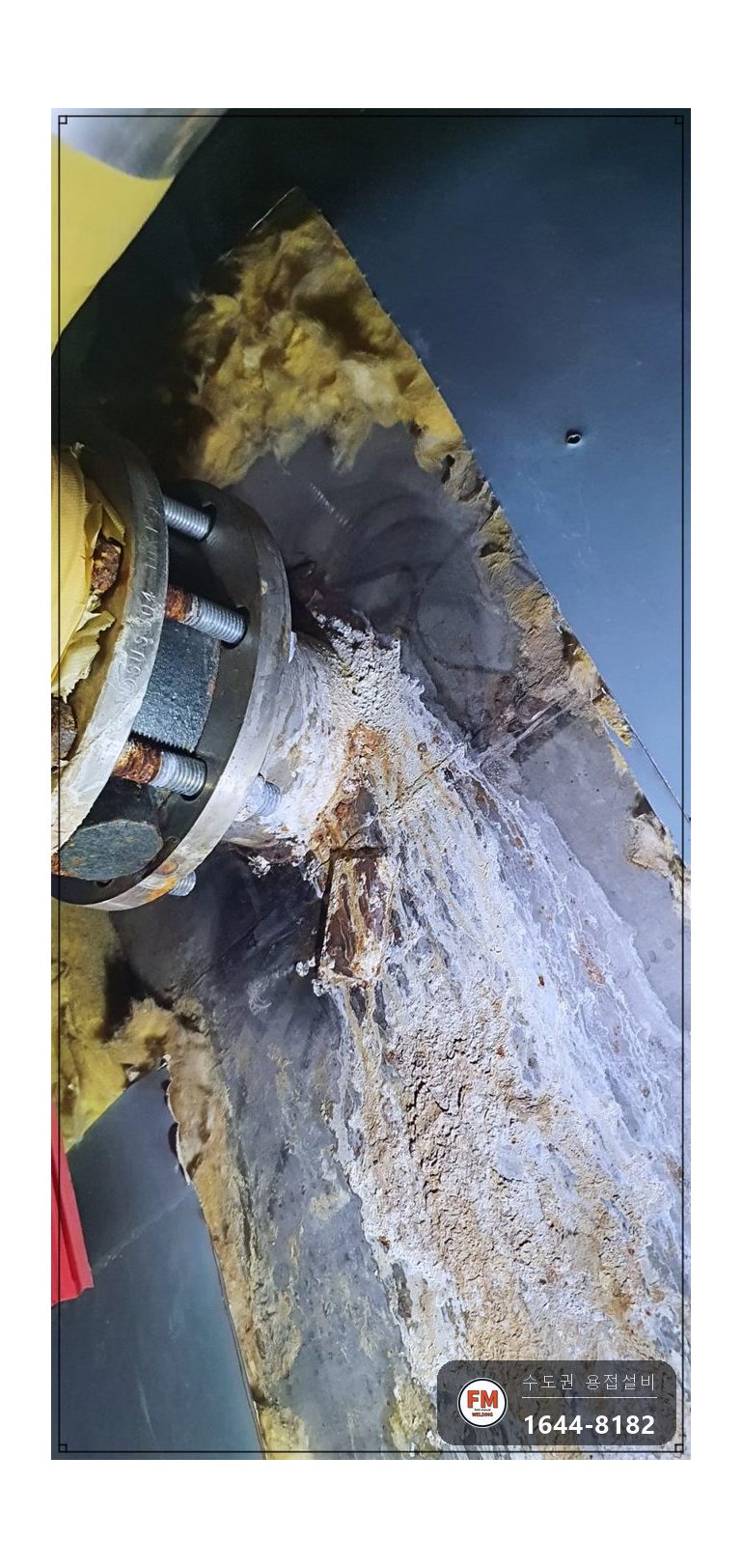

배관이 붙는 곳으로 많은 물이 흘렀고, 보온재가 물을 먹으며 딱딱하게 굳어 가고 있었습니다.

아래쪽에서도 물이 샜습니다.

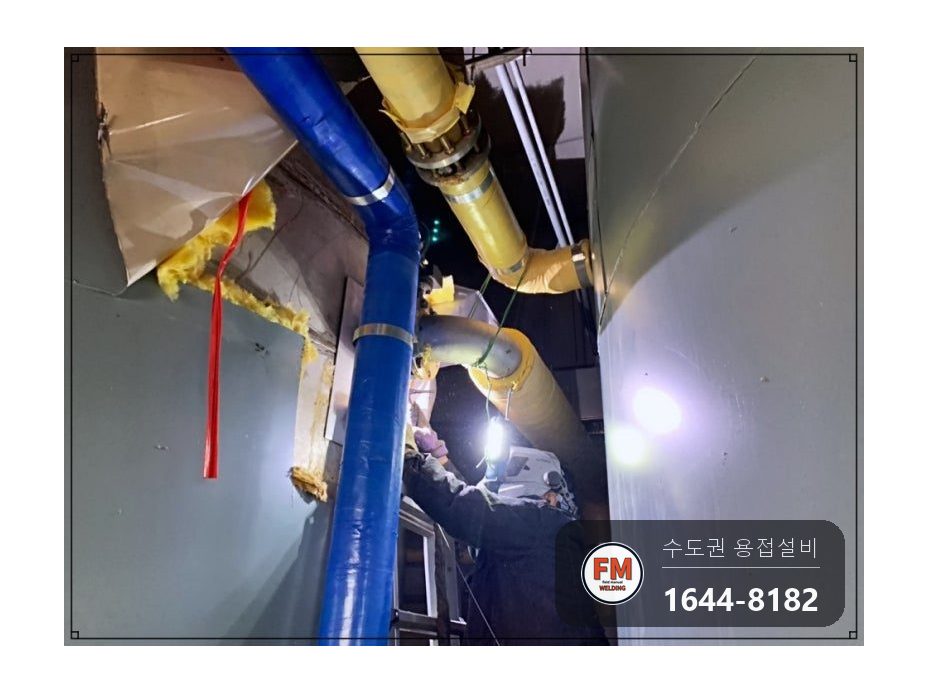

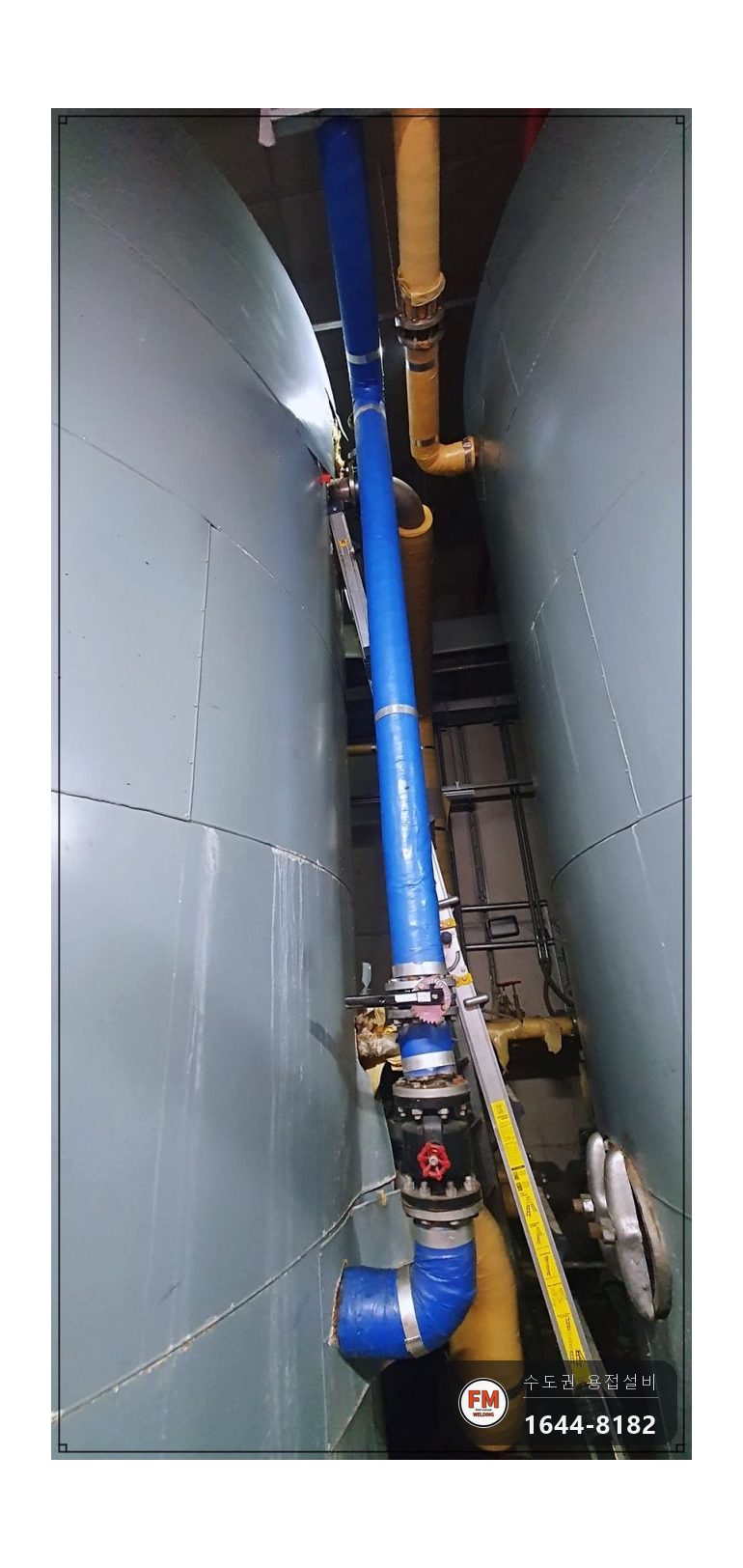

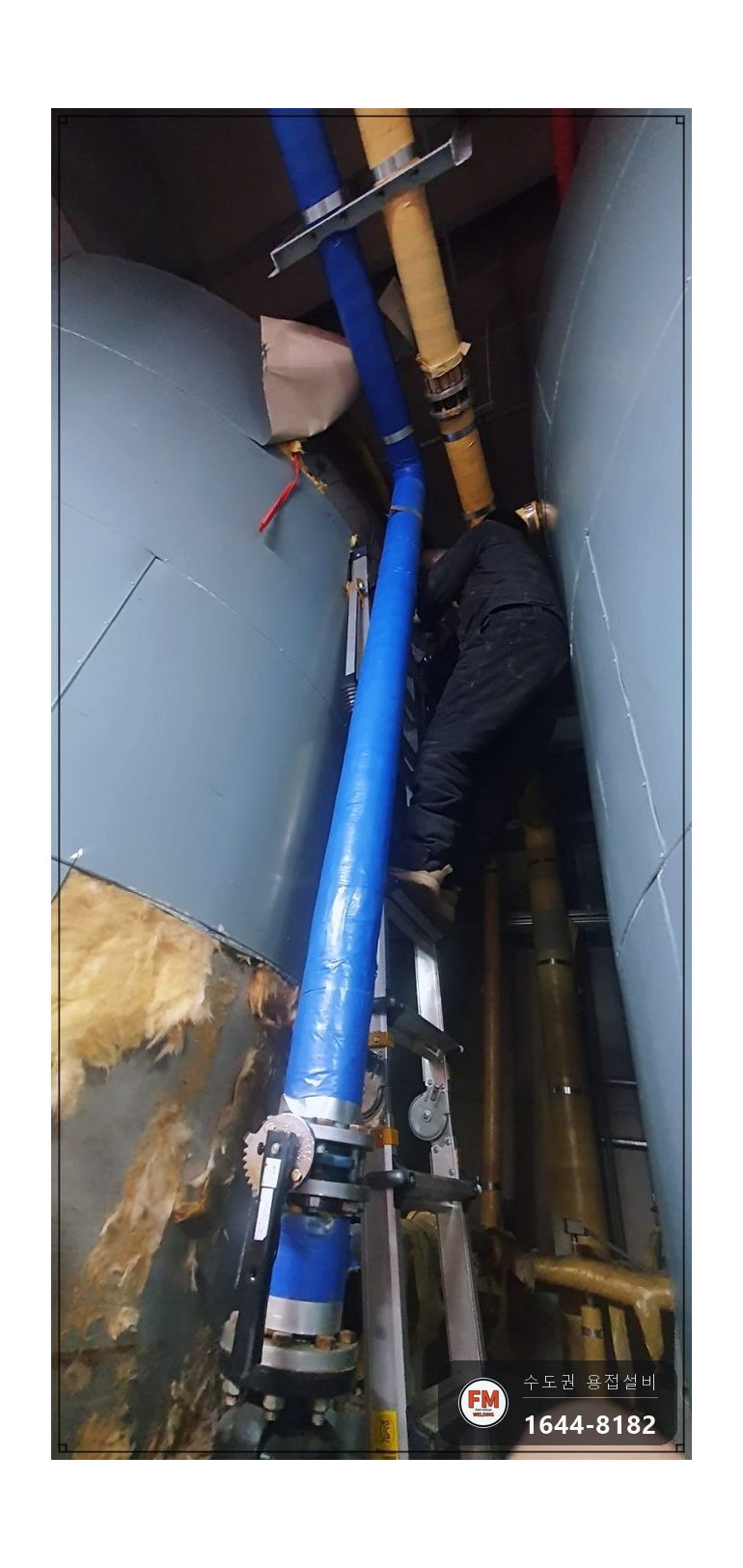

고칠 자리가 다른 설비와 붙어 있어 사다리 하나 겨우 들어갈 정도로 비좁았습니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

처음에는 아주 조금씩 샜지만, 뜨겁고 압력이 높은 환경이라 부식이 빨라지면서 손상이 크게 번졌습니다.

부식이 오면 겉면을 지키는 피막이 깨지고, 둘레로 가는 크랙이 퍼지면서 큰 누수가 됩니다.

부식이 낀 결함을 용접만으로 고치려 하면 겉면 손상이 커지므로 판재를 대는 보강 방식을 씁니다.

녹과 찌꺼기가 붙은 면에서는 용접이 잘 붙지 않습니다. 모재가 얼마나 깨끗한지가 용접 품질을 크게 좌우합니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 손님들이 온수를 쓰지 못하는 일이 없게 물을 적게 쓰는 새벽에 찾아갔습니다.
2. 드레인 밸브를 열고 탱크에 차 있던 물을 비웠습니다.
3. 부식으로 녹과 찌꺼기가 앉은 곳을 닦아 냈습니다.
4. 자리가 좁아 자를 각도도 잘 나오지 않았는데요. 시간이 더 들더라도 안전을 먼저 챙기며 배관을 잘랐습니다.

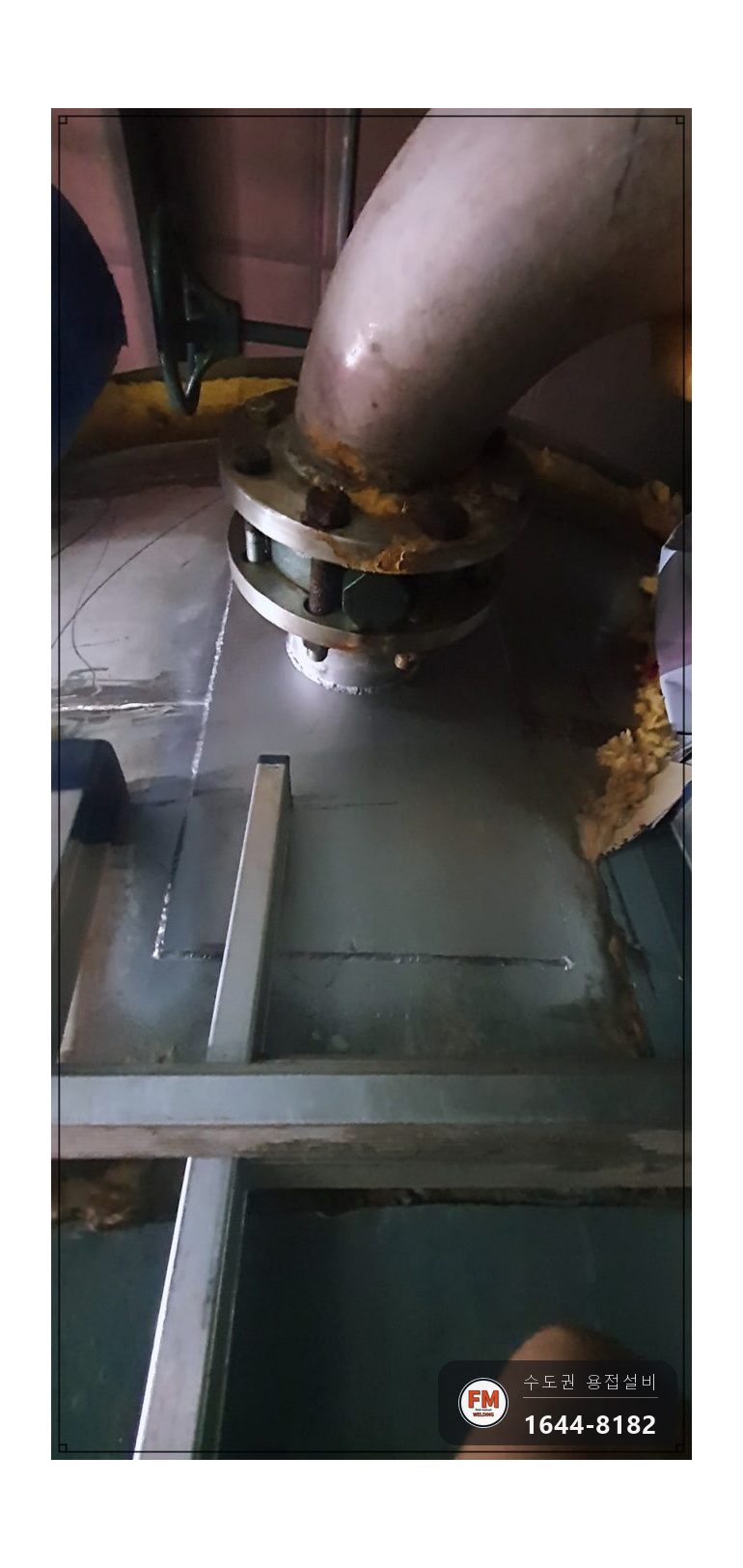

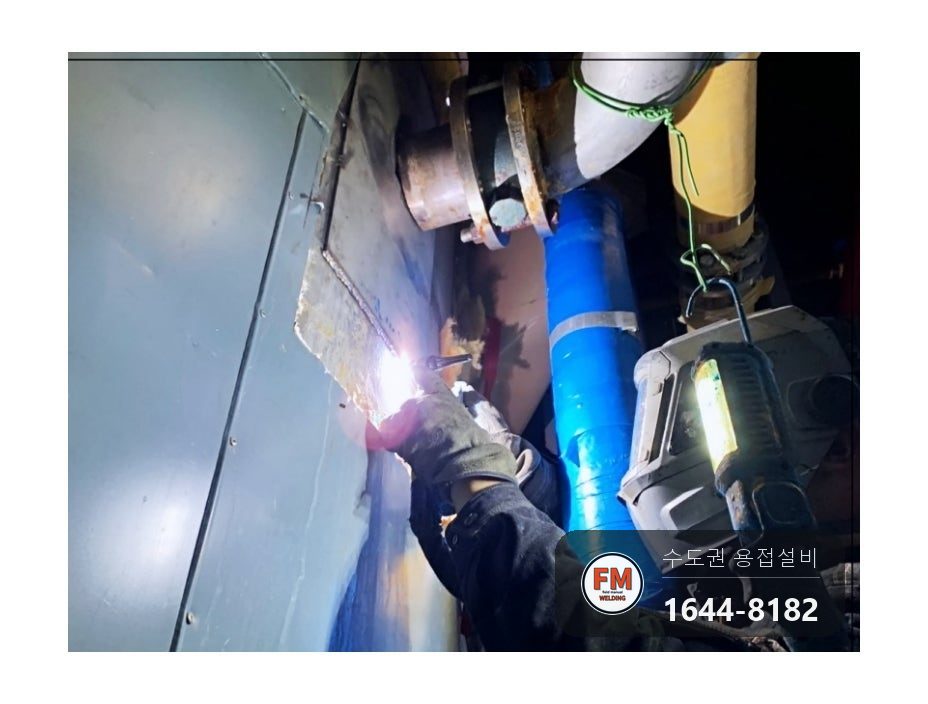

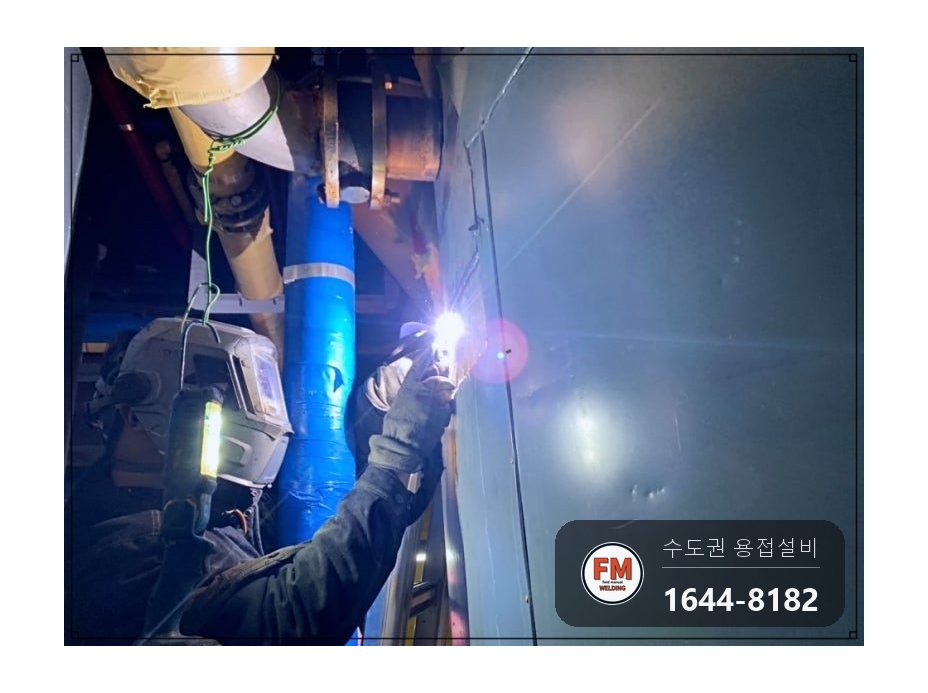

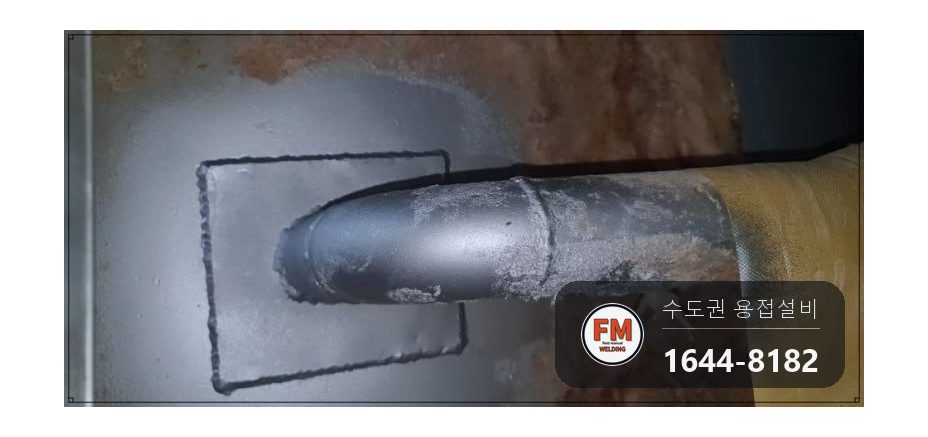

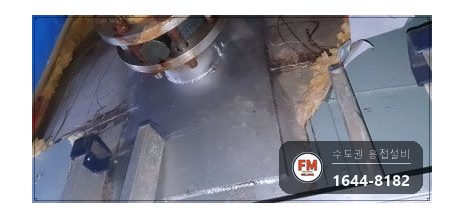

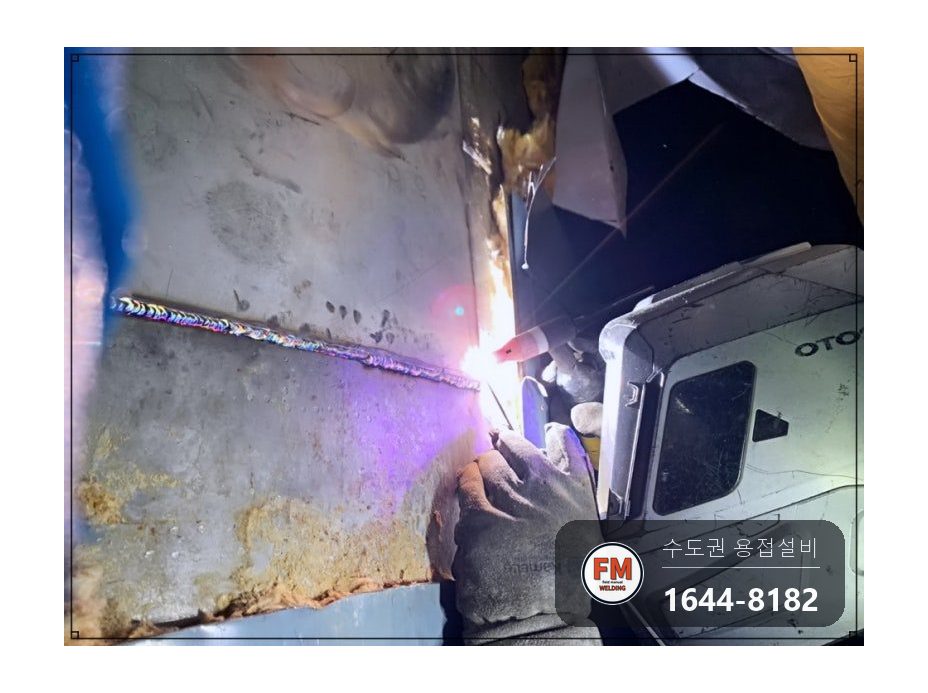

5. 5T 두께의 두툼한 스텐 판재를 대고 알곤용접기로 붙였습니다.

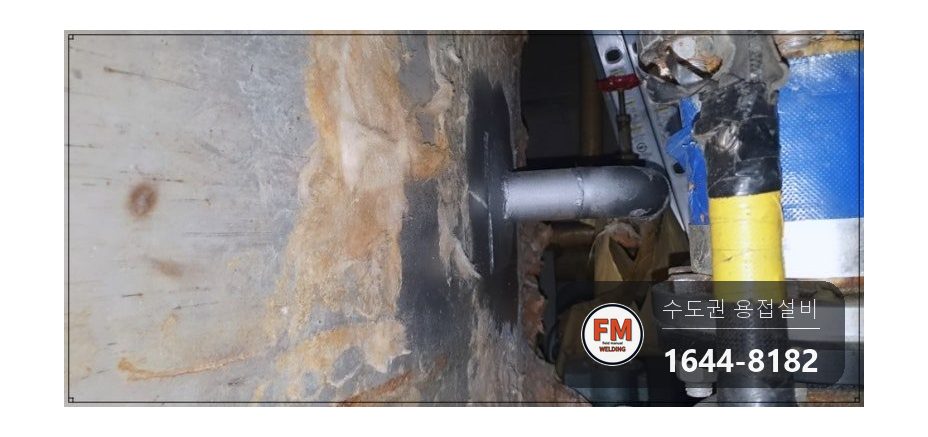

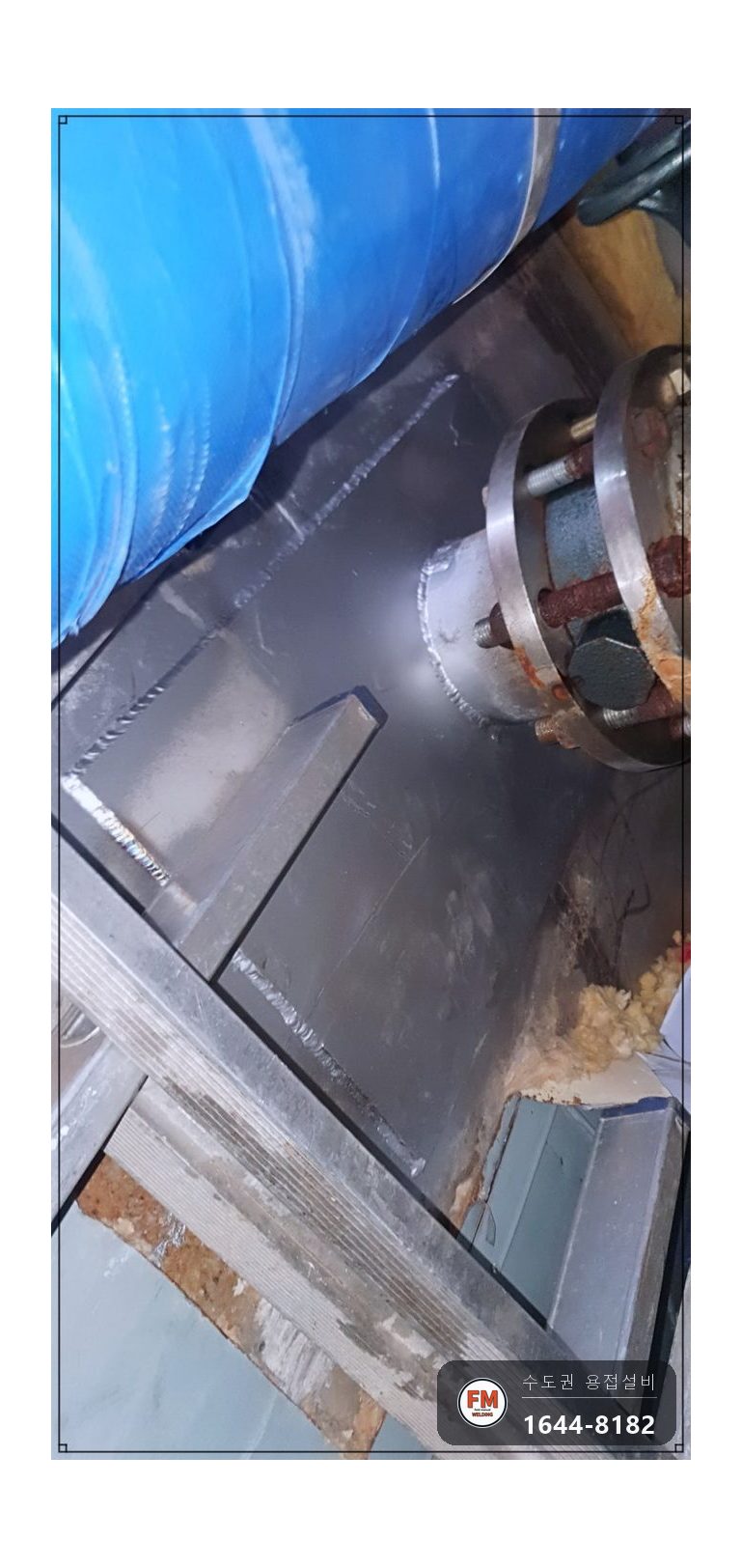

6. 아래쪽 새는 곳도 배관을 자르고 판재를 댄 다음 배관을 다시 이었습니다.

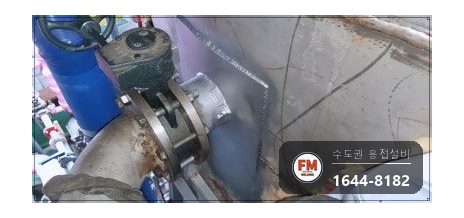

7. 부식된 자리에서 크랙이 퍼지지 않도록 판재를 넓게 잘라 붙였습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

대용량 탱크라 판재 두께는 5T를 골랐습니다.

알곤용접기는 튼튼하게 붙이면서도 입열량을 세밀하게 맞춰 겉면 손상을 줄여 줍니다.

판재 크기는 지금 새는 곳이 아니라 크랙이 퍼질 수 있는 곳까지 보고 정합니다.

마무리로 겉면 부식을 늦추는 코팅제를 바릅니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

작업을 끝내고 수압 시험으로 탈이 날 곳이 없는지 봤습니다.

살펴보는 동안 물이 더는 새지 않았습니다.

겉면 부식을 늦추는 코팅제를 바르고 일을 끝냈습니다.
