기계실 온수탱크 배관 누수 보수 · 부식 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

동배관 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

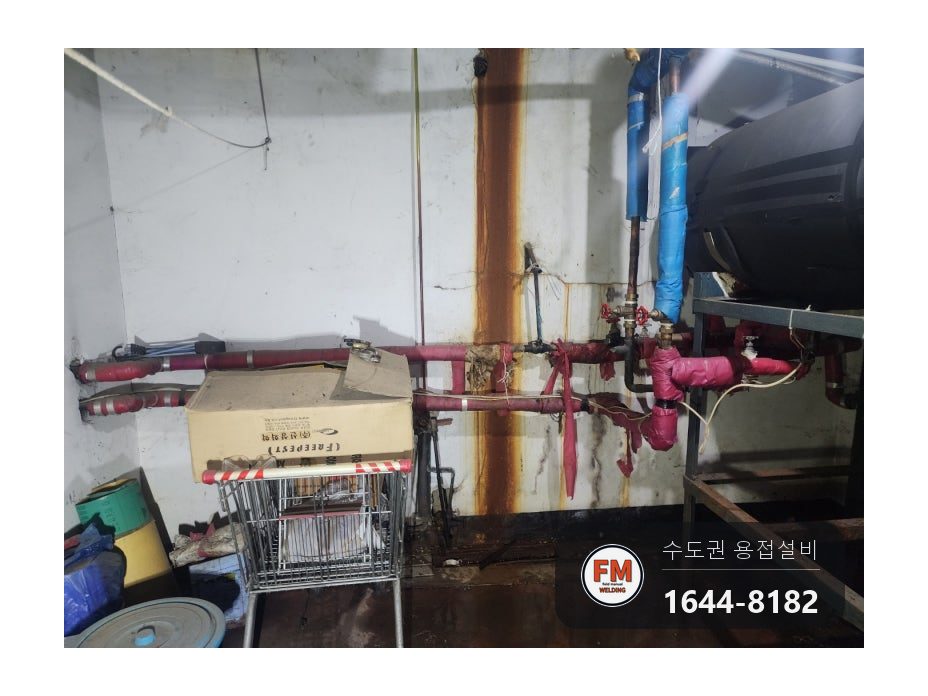

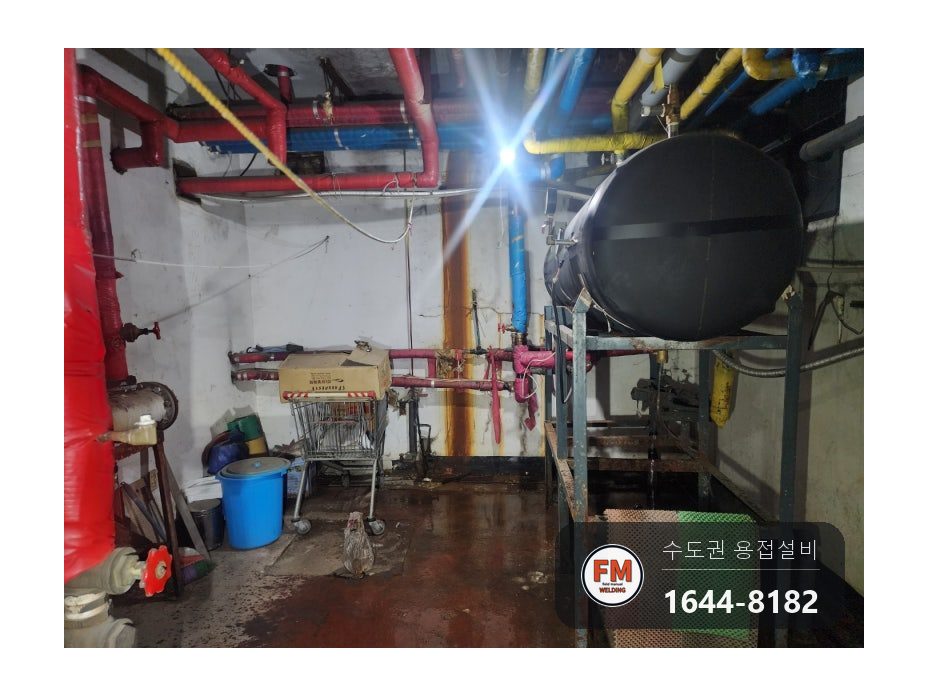

기계실 온수탱크의 순환 라인에서 물이 새고 있었습니다. 지은 지 오래된 건물이어서 관과 설비가 대체로 낡아 있었습니다.

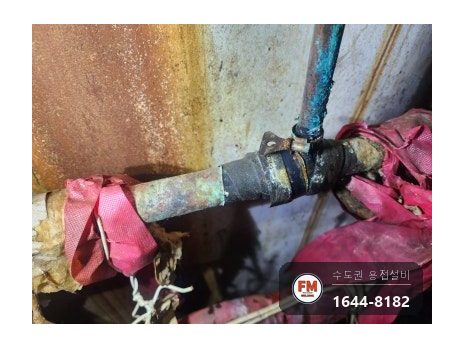

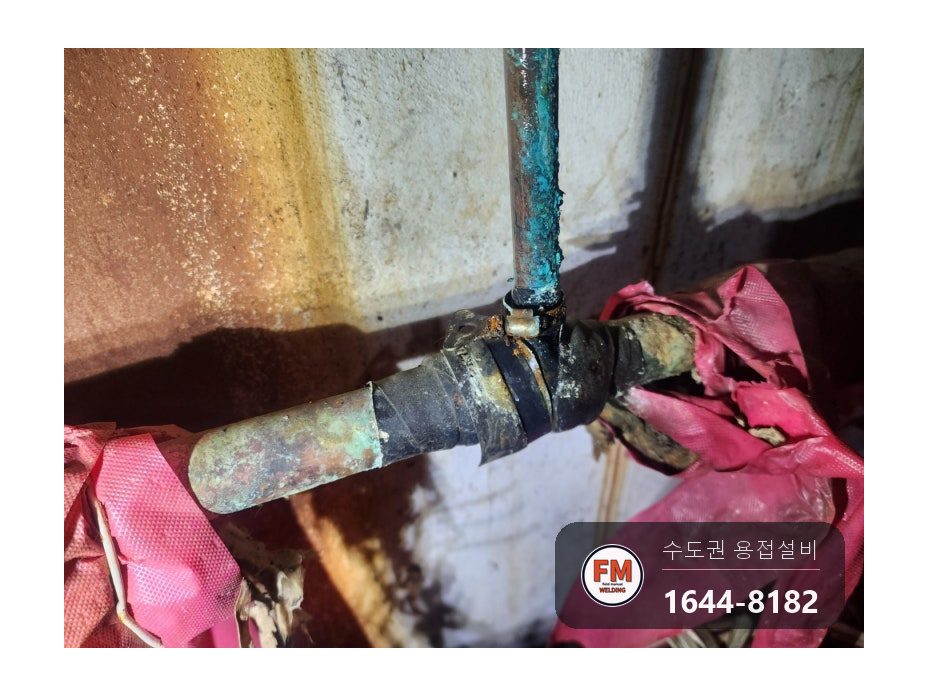

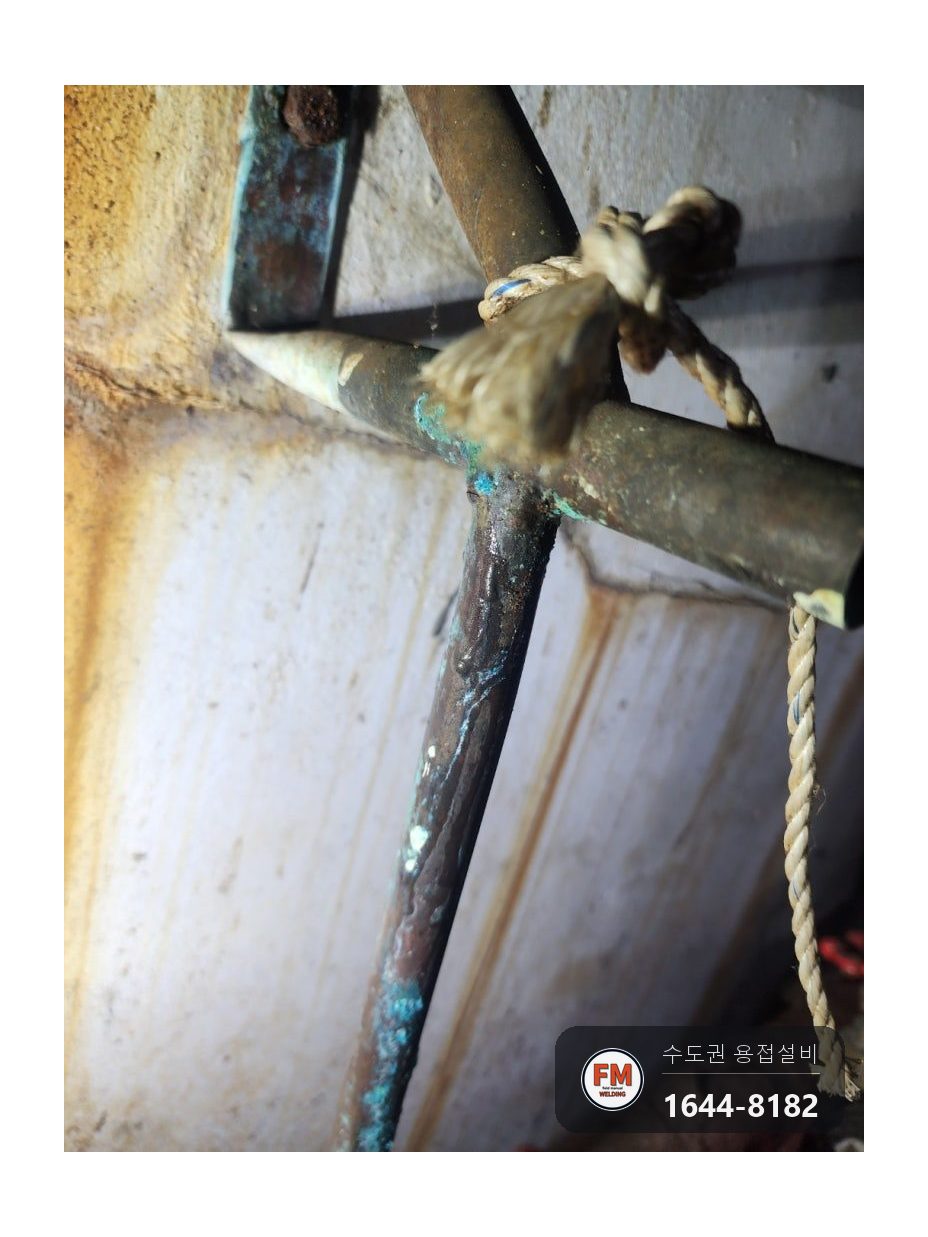

관 겉면에 푸르스름한 물질이 돋아 있었습니다. 동 재질 관이 부식될 때 보이는 모습으로, 녹청 부식이라고 부릅니다.

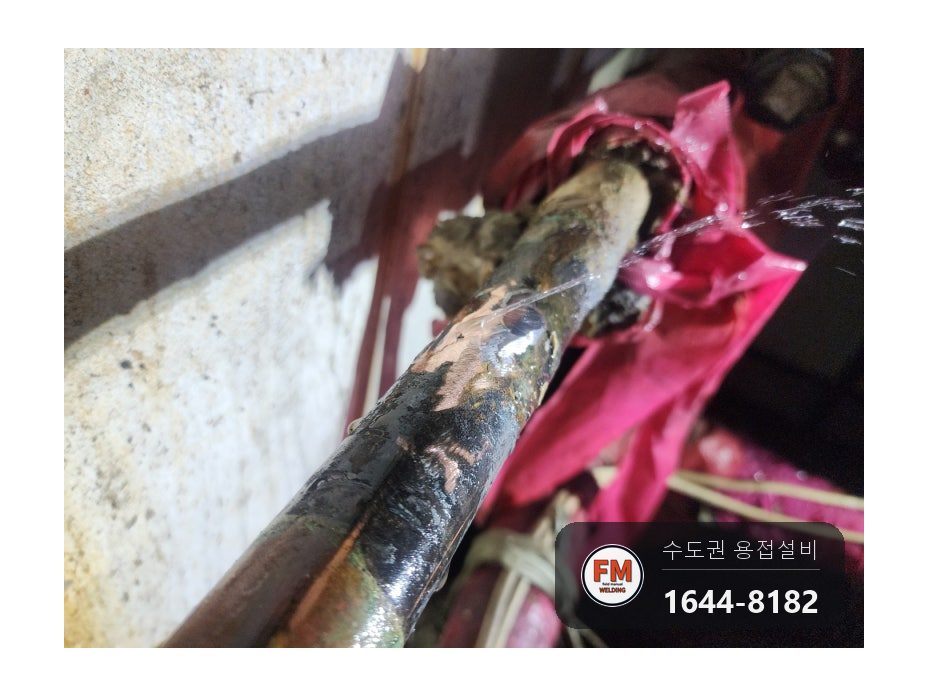

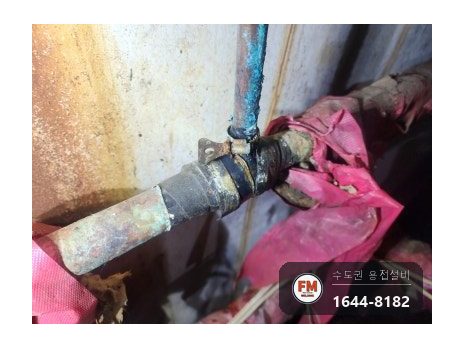

급한 대로 감아 두신 고무밴드를 풀어내자 곧바로 물이 흘러나왔습니다.

관을 받쳐 주는 고정도 제대로 돼 있지 않았습니다.

동배관 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

예전에 지어진 건물은 온수 라인을 대개 동관으로 깔았습니다.

녹청은 새어 나온 물이 공기 속 이산화탄소와 만나 생깁니다. 녹청이 돋았다면 그 둘레 어딘가에서 물이 새고 있다는 표시입니다.

오랫동안 새도록 둔 탓에 부식으로 관 두께가 지나치게 얇아져 있었습니다. 불꽃만 대도 금속이 녹아 흘러내리는 용락이 일어나 용접이 까다로웠습니다.

스텐 온수관은 용접하면 금이 생기기 때문에 교체가 맞는 방법입니다. 동관은 부식이 한 점에 몰리는 점부식이라 용접으로 고쳐도 오래 씁니다.

동배관 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 온수 라인에서 새는 곳을 확인하고 감겨 있던 고무밴드를 풀어냈습니다.
2. 새는 부위 겉면을 그라인더로 갈았습니다.
3. 관을 바꾸지 않고 용접으로 고치기로 정했고, 밸브를 모두 잠근 다음 작업을 시작했습니다.

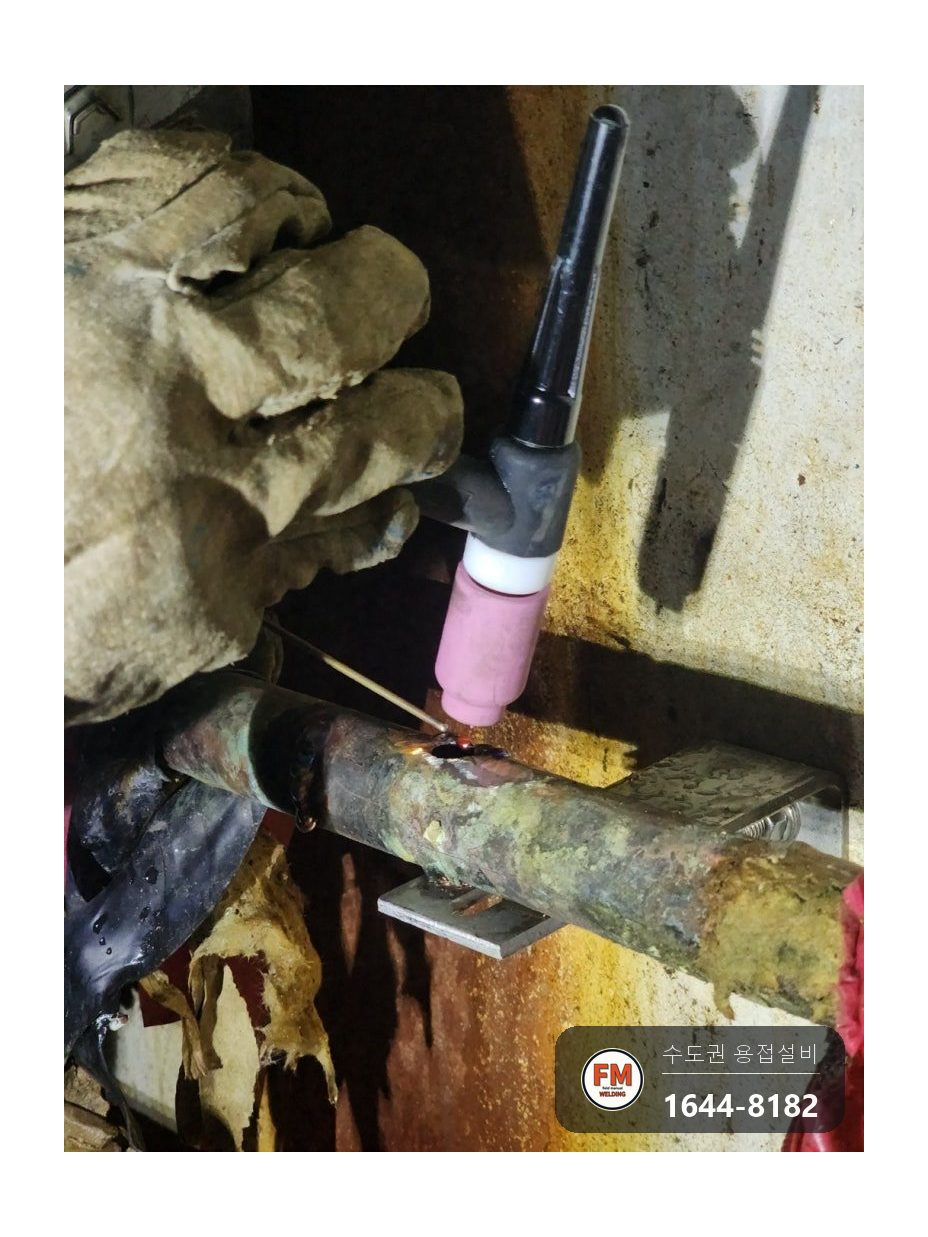

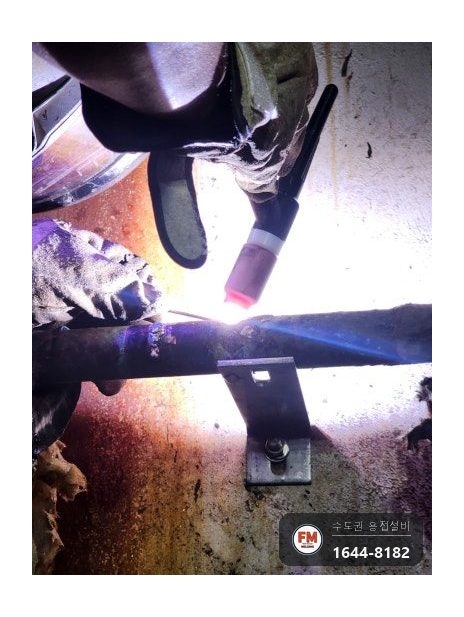

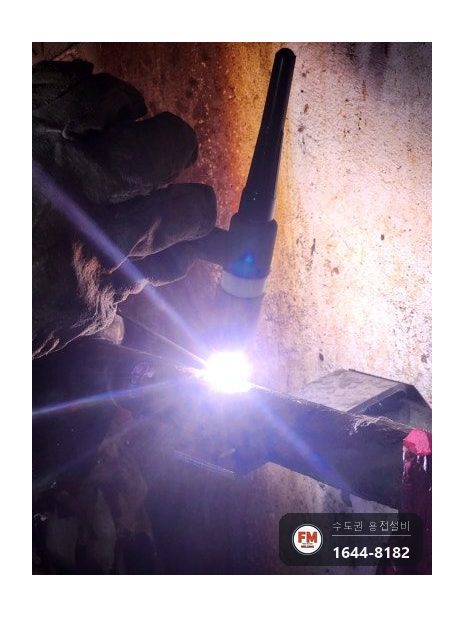

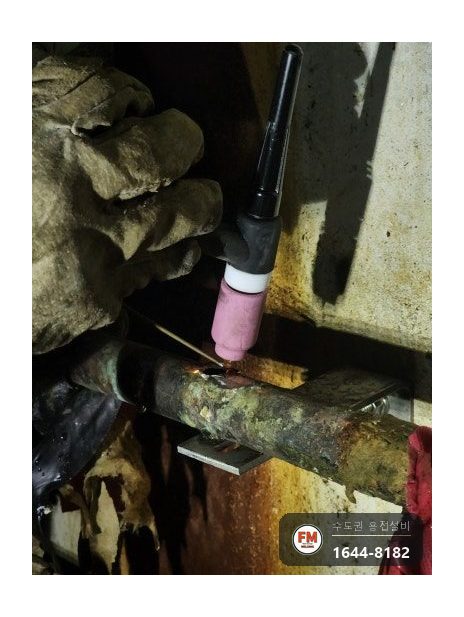

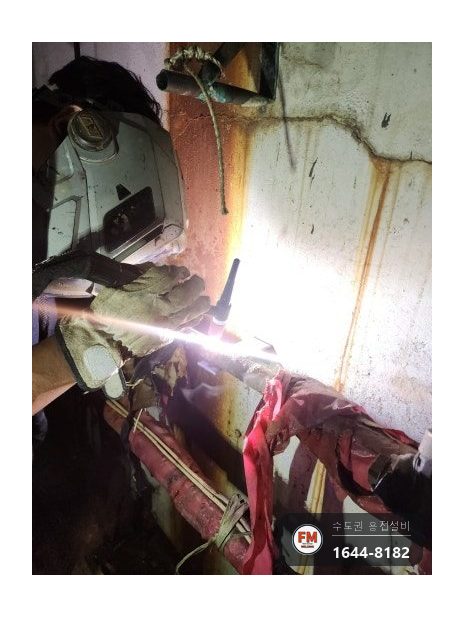

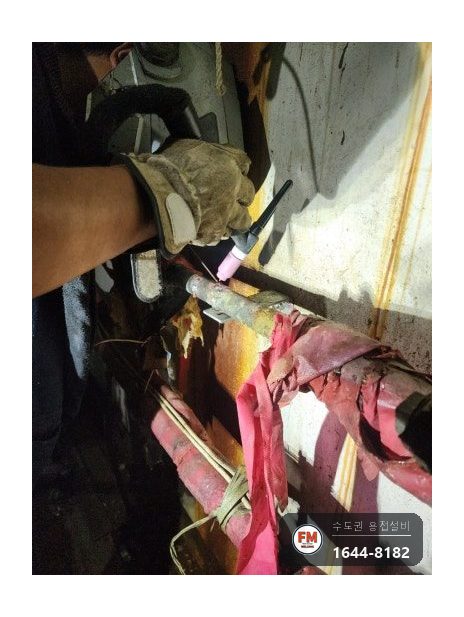

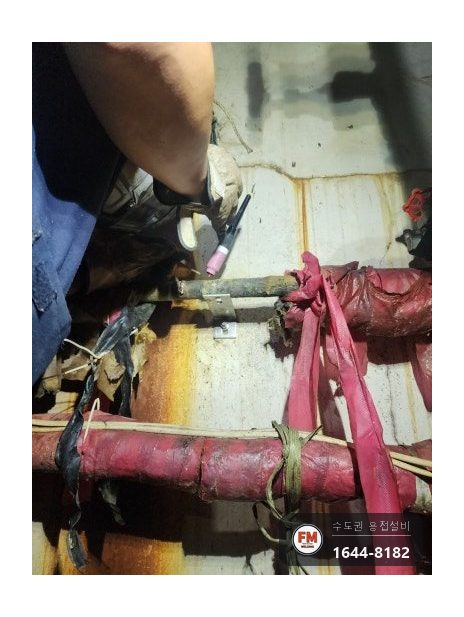

4. 얇아진 관에 불이 닿으면 금속이 녹아 흘러내리는 상태라, 새는 곳 정중앙이 아니라 둘레부터 두툼하게 덧쌓아 가며 용접했습니다.
5. 새는 곳을 빠짐없이 용접하고 나서 수압 시험을 했습니다.

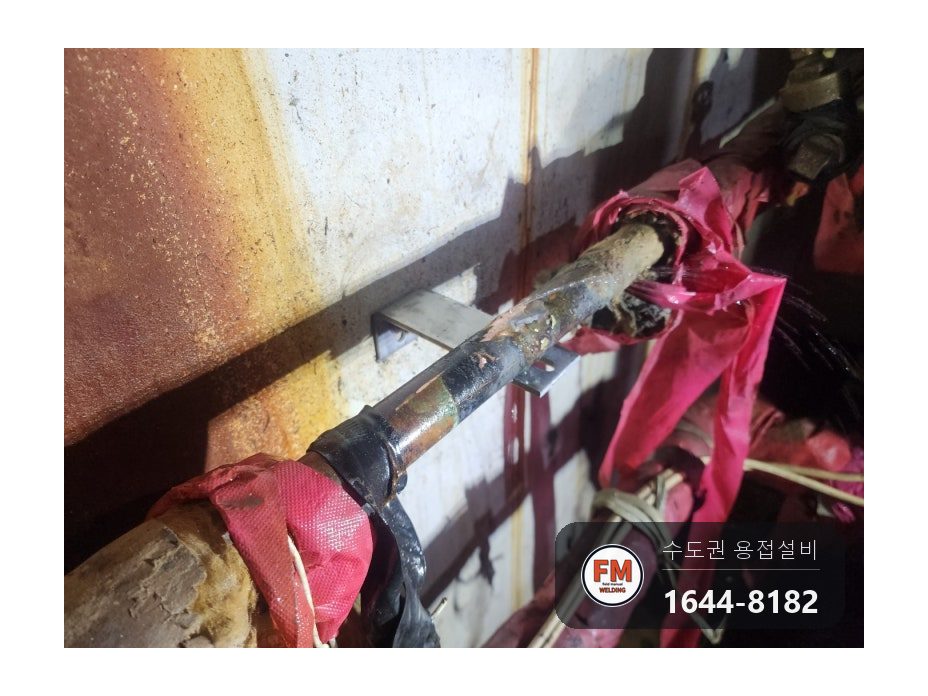

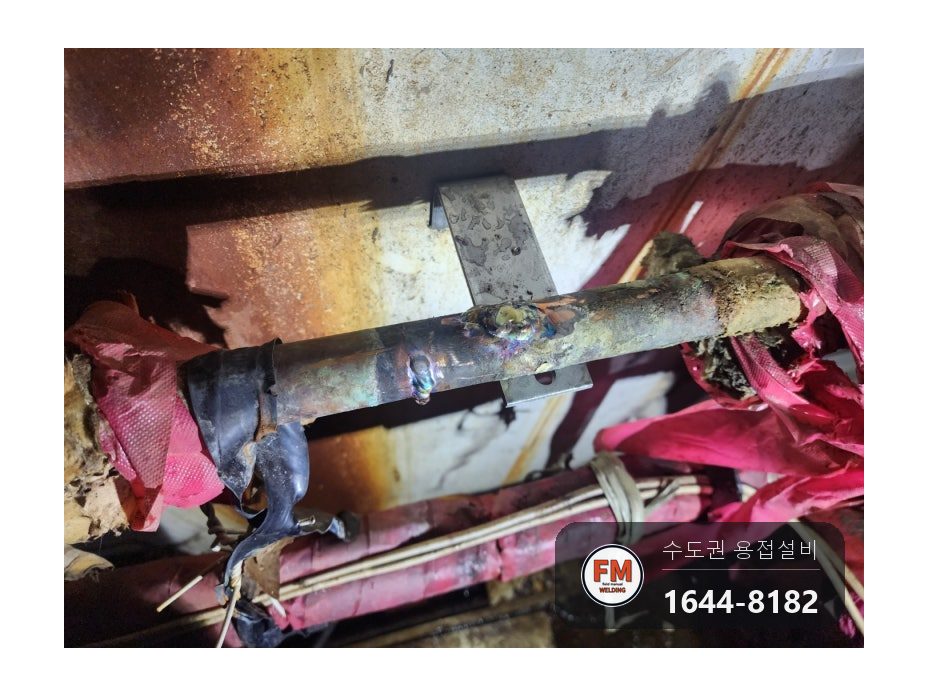

6. 관 고정이 허술해서 패스너로 보강대를 세우고 작업을 마무리했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접 방식은 알곤입니다. 얇아진 동관이 녹아 뚫리지 않게 하려면 열을 조금씩 나눠 넣을 수 있어야 합니다.

동관의 점부식은 용접으로 되살립니다. 금이 옆으로 퍼져 나가는 재질이 아니어서 해당 지점만 막으면 해결됩니다.

보강대는 패스너로 붙잡았습니다. 고정이 허술한 관은 무게와 떨림을 받으면서 이음에 부담이 쌓입니다.

녹청은 물이 아직 새지 않는 단계에서도 점검 대상이 되는 흔적입니다. 에프엠웰딩이 동관을 볼 때 맨 먼저 찾는 표시이기도 합니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

새는 곳을 모두 용접한 뒤 수압을 걸어 봤는데, 물 한 방울 비치지 않아 보수를 끝냈습니다.

관을 받치는 상태까지 같이 확인하고 보강대를 단 뒤 작업을 마쳤습니다.
