관공서 스테인리스 급탕탱크 누수 수리 · 플랜지 교체

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

공공기관에 뜨거운 물을 대 주는 스테인리스 온수탱크에서 물이 새고 있었습니다.

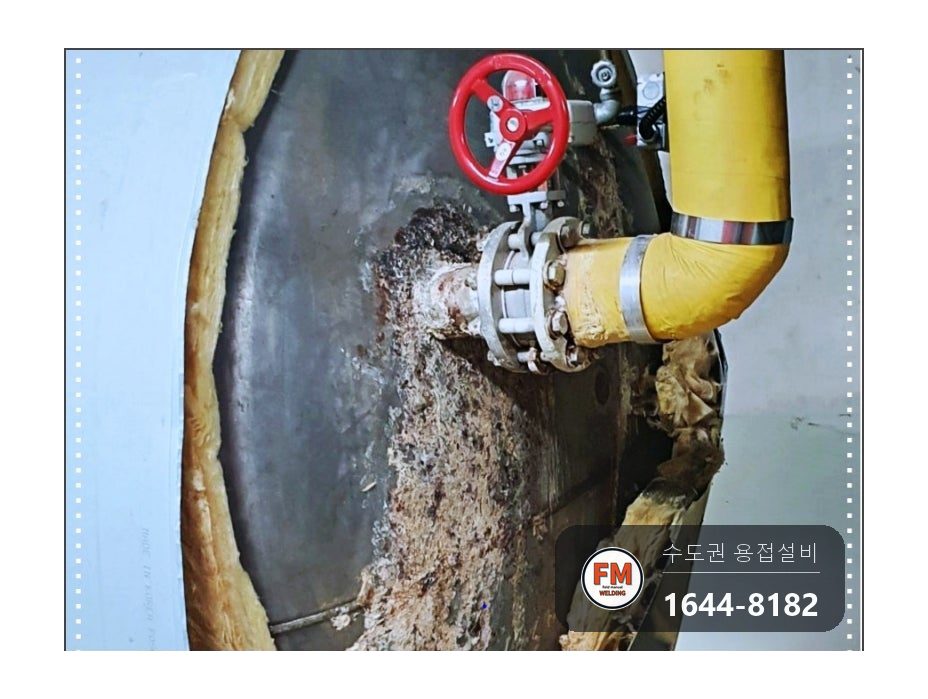

플랜지 방식으로 이어진 배관과 탱크 몸통이 맞붙은 곳에서 물기가 흘렀습니다.

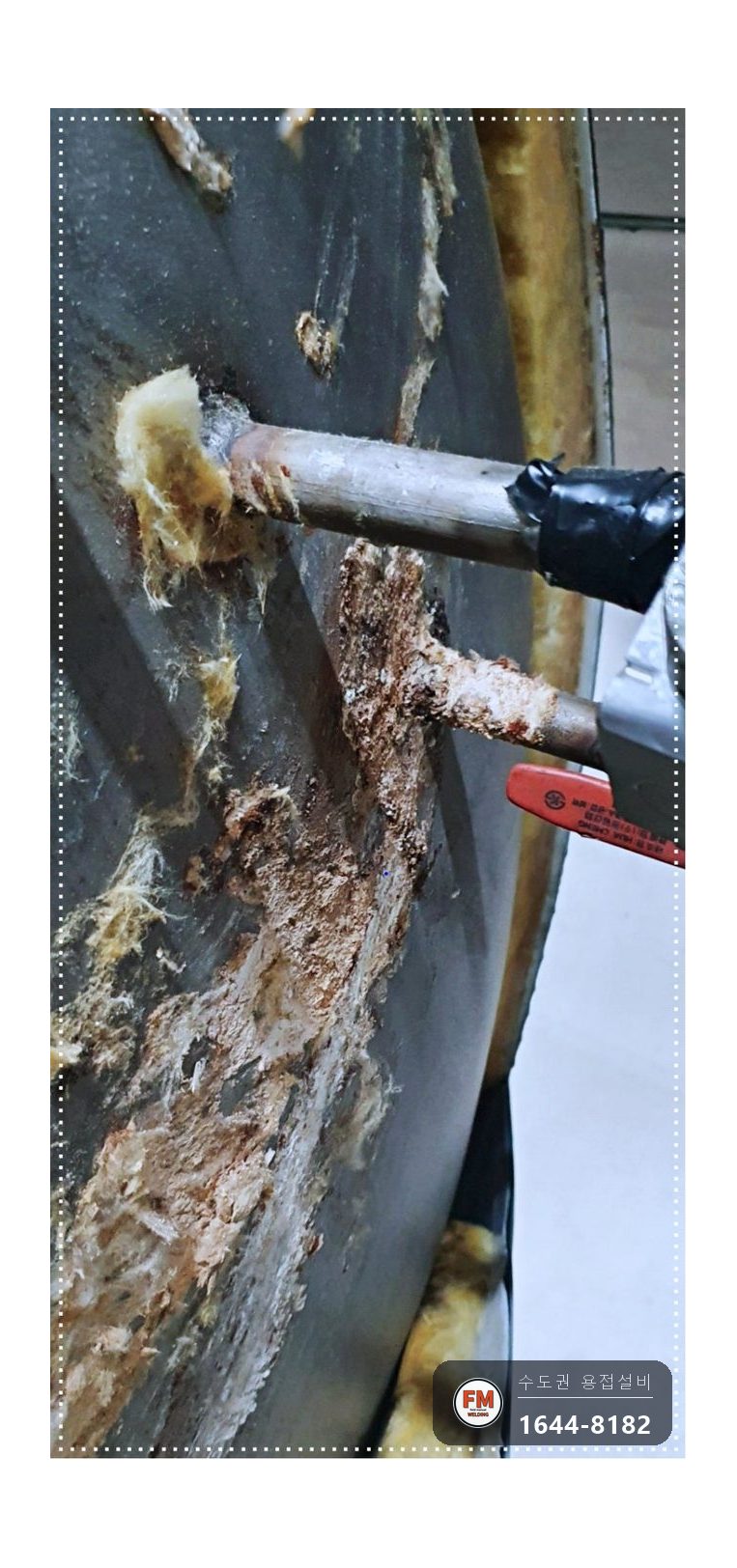

물을 먹은 보온재가 딱딱하게 굳어 겉면 녹이 몹시 심했습니다.

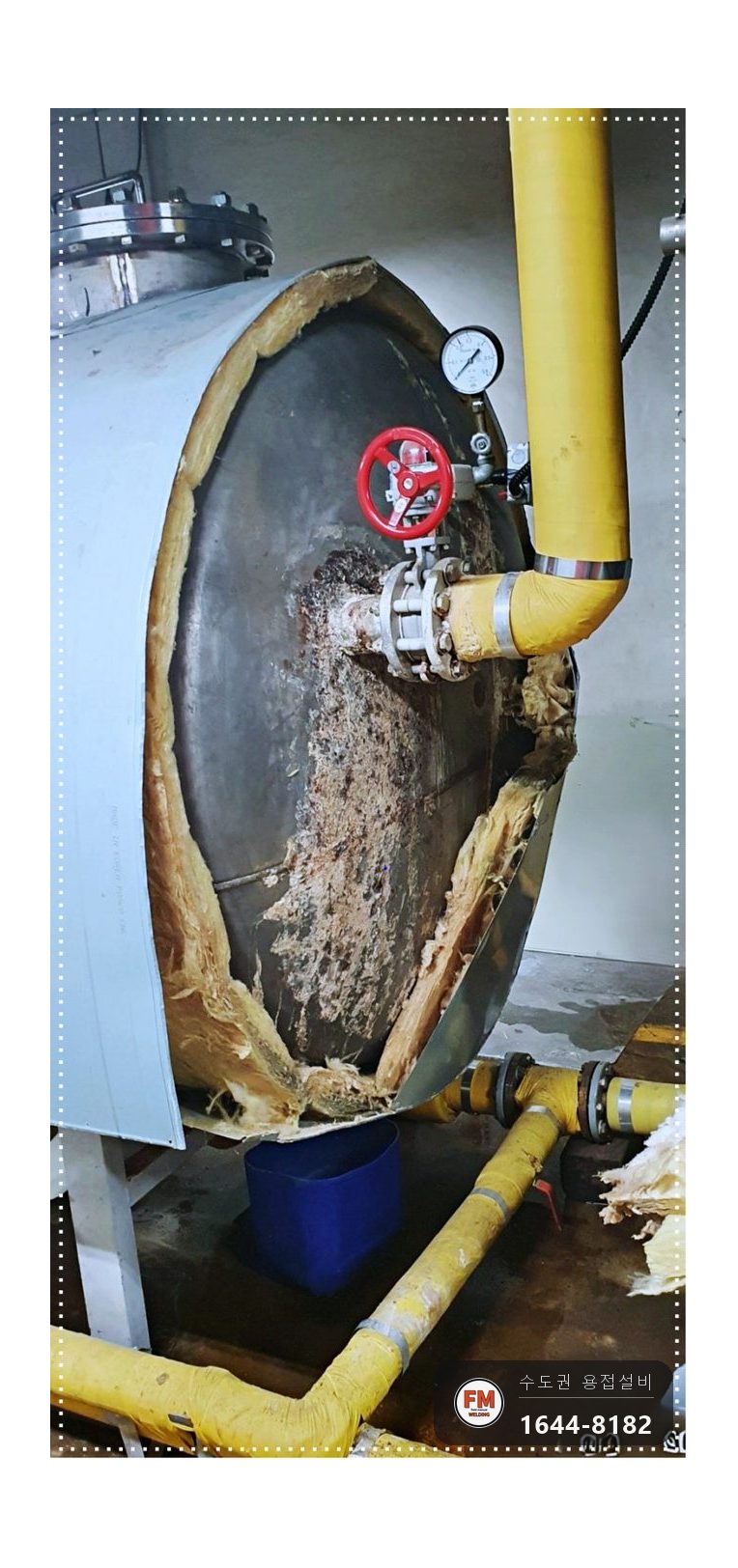

보온재와 케이싱을 뜯어내자 금이 넓게 퍼져 있었는데요. 새기 시작한 지 한참 된 누수였습니다.

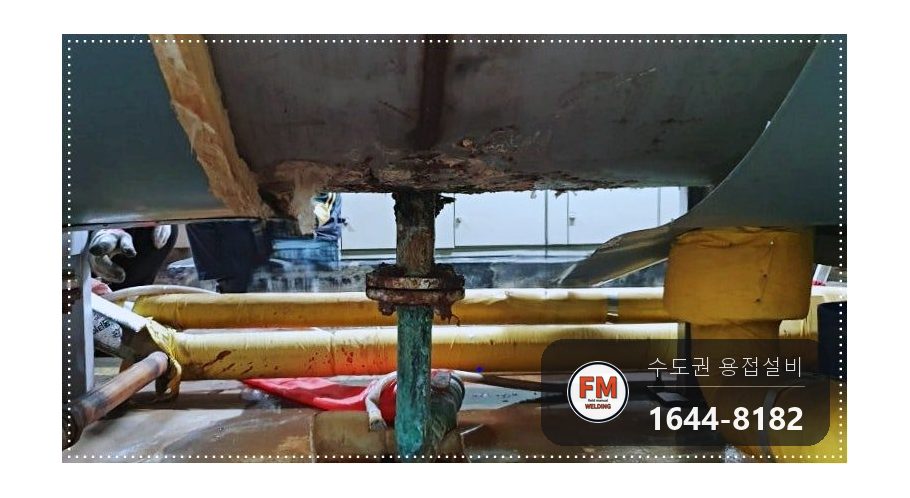

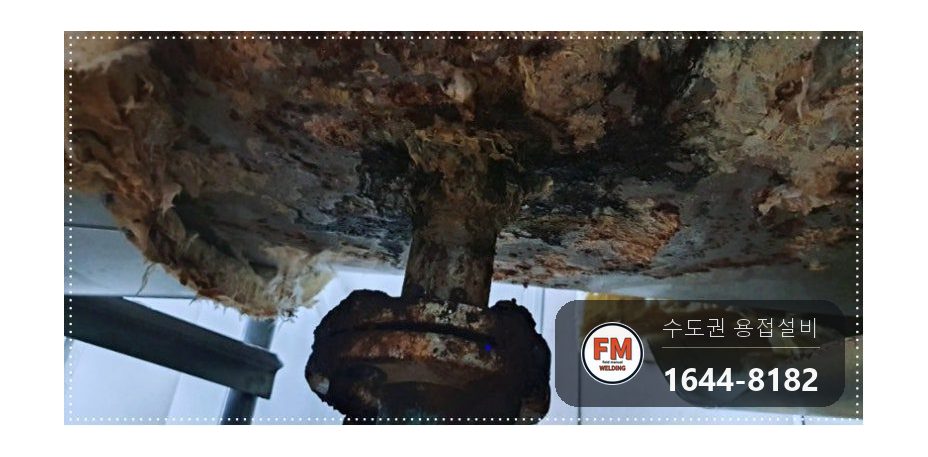

드레인 배관 역시 녹 때문에 물이 비쳤습니다. 옆면보다 녹이 깊어서 바꾸는 수밖에 없었습니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

그라스울 보온재는 물이 닿으면 금속 표면에 달라붙어 녹을 빠르게 번지게 합니다.

녹이 깊은데 용접만 덧씌우면 겉의 흠이 더 커져 물이 한꺼번에 쏟아질 수 있습니다.

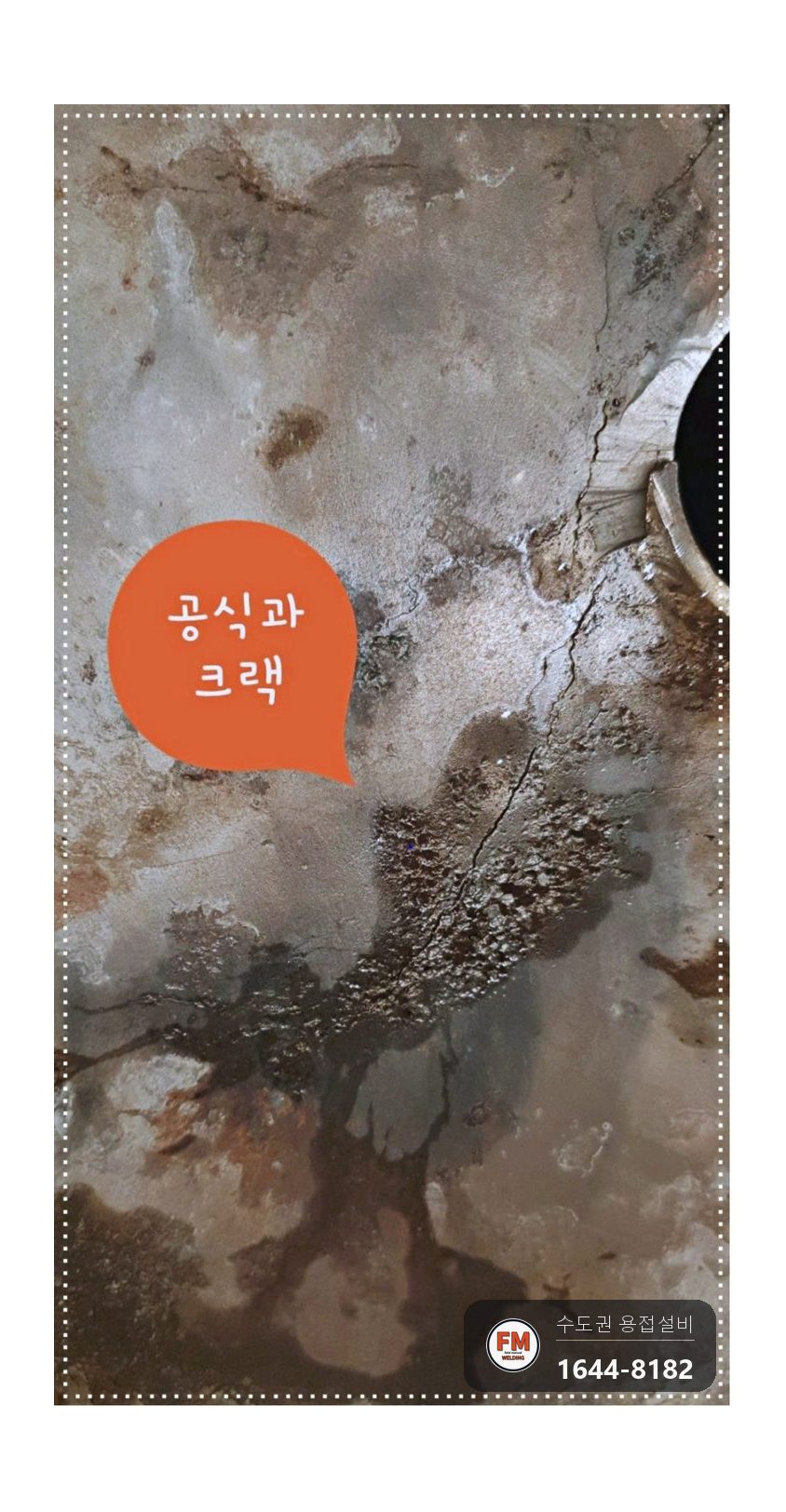

스테인리스는 새는 물 때문에 녹이 생기면 금이 사방으로 뻗습니다. 이곳은 금과 공식 모양의 흠이 동시에 자라고 있었습니다.

고칠 때를 넘겨 손상이 커진 뒤에 손을 대면 일이 더 들어갑니다. 그만큼 시간도 비용도 불어납니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 드레인을 열어 탱크 안에 걸린 수압부터 뺐습니다.

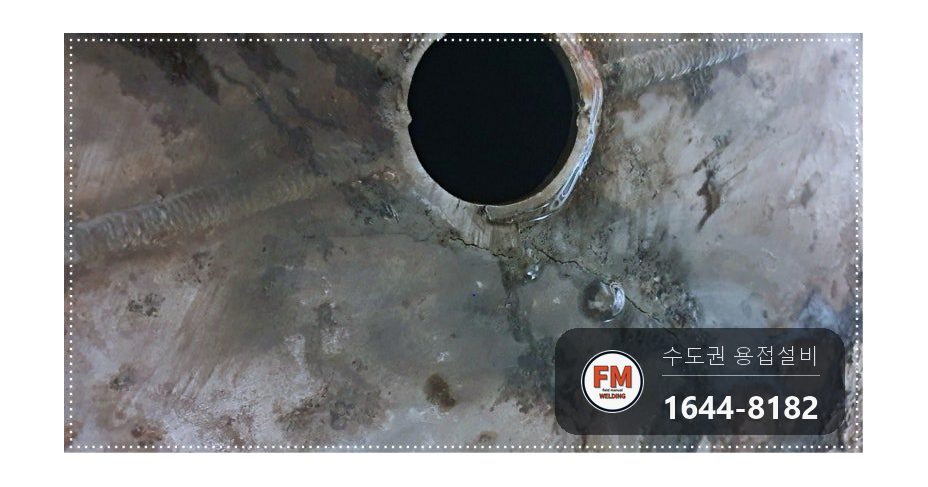

2. 녹이 깊은 드레인 배관을 잘라 금이 뻗은 범위를 살폈는데, 짐작대로 둘레까지 넓게 퍼져 있었습니다.

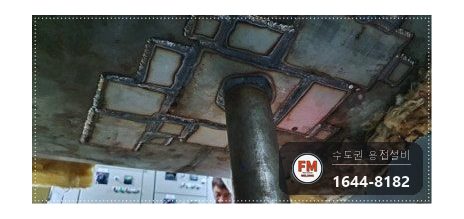

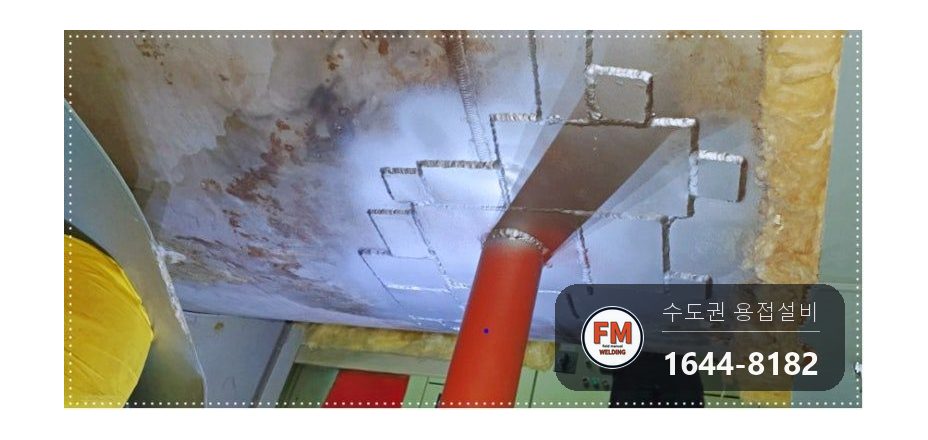

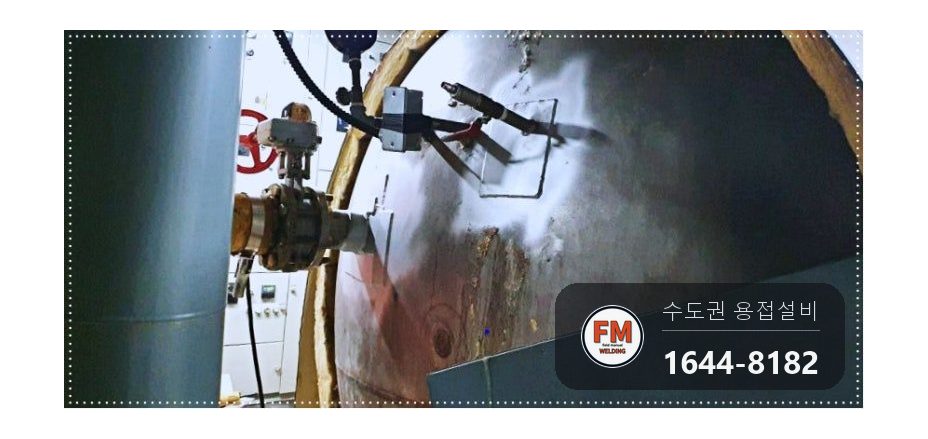

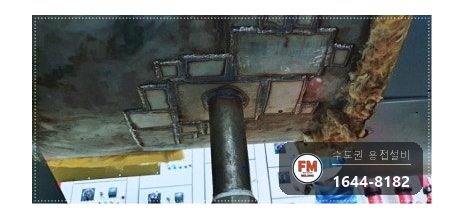

3. 판재 한 장으로 끝내지 않고 여러 장을 썼습니다. 판재를 대는 도중에 새 금이 보이면 그 자리에 판재를 한 장씩 더 붙였습니다.
4. 드레인 배관을 새것으로 이었습니다.
5. 더 이상 금이 보이지 않는 것을 확인하고 용접한 자리에 스테인리스 코팅제를 발랐습니다.

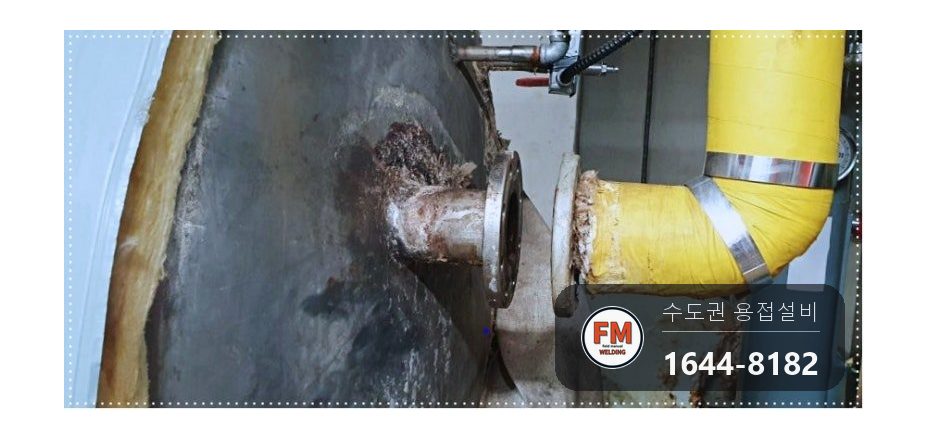

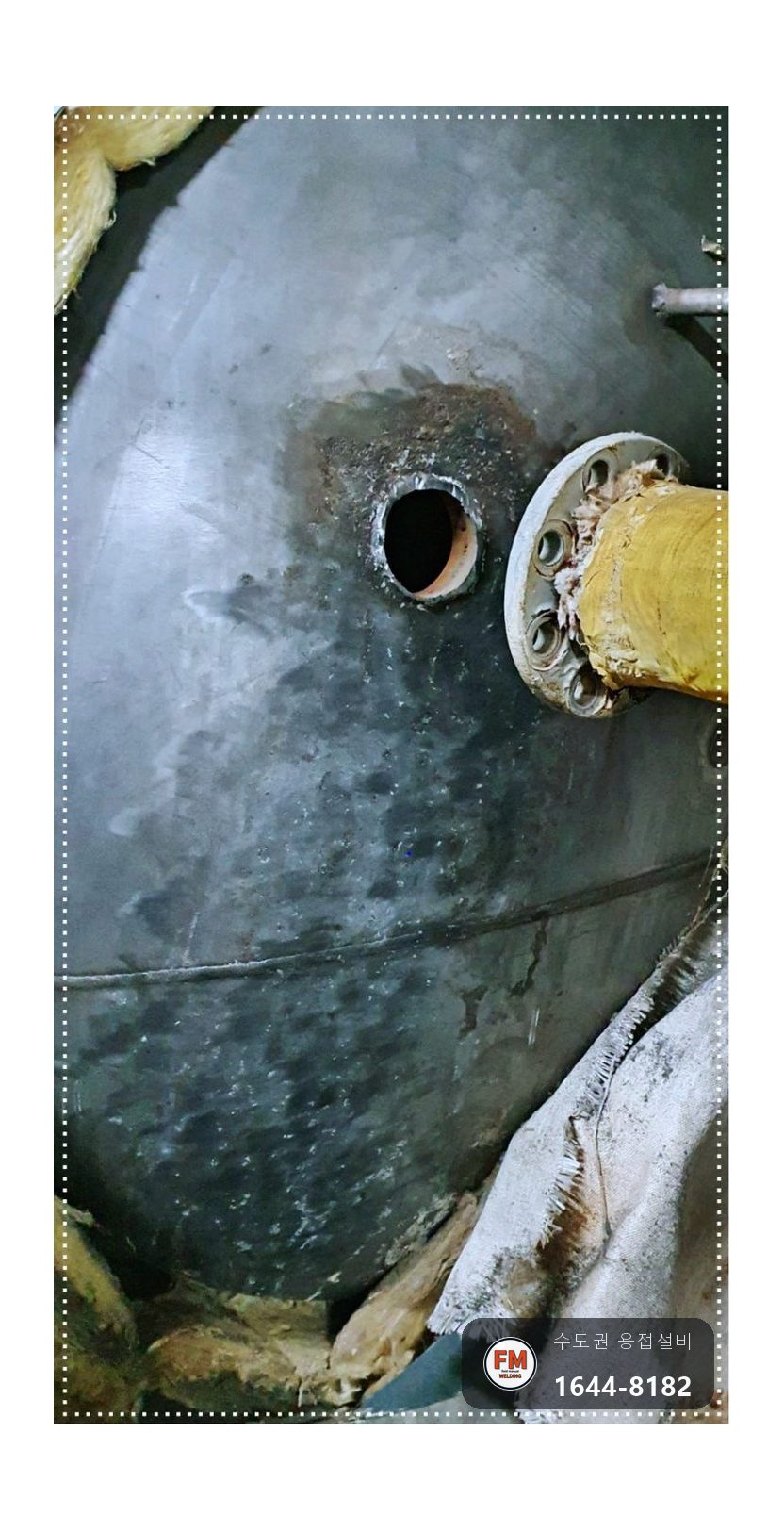

6. 옆면 플랜지 배관 쪽으로 옮겨 겉을 갈아 녹과 이물질을 걷어 냈습니다.

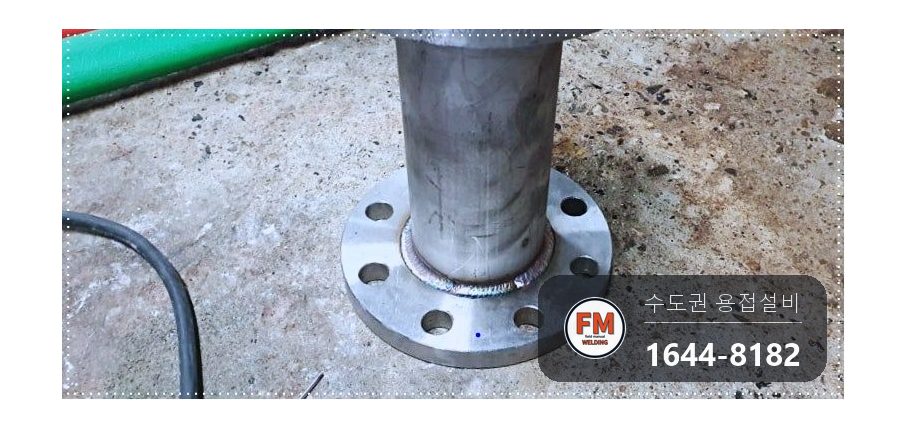

7. 플랜지는 현장에서 새로 만들어 용접했습니다. 판재를 붙이고 구멍을 뚫은 뒤 그 자리에 새 플랜지 배관을 물렸습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

판재는 금이 새로 보일 때마다 한 장씩 더합니다. 몇 장이 들어갈지는 뜯어 봐야 알 수 있습니다.

플랜지는 그 자리에서 직접 만들어 붙입니다. 원래 플랜지 면이 녹으로 손상됐다면 새것으로 바꾸는 쪽이 확실합니다.

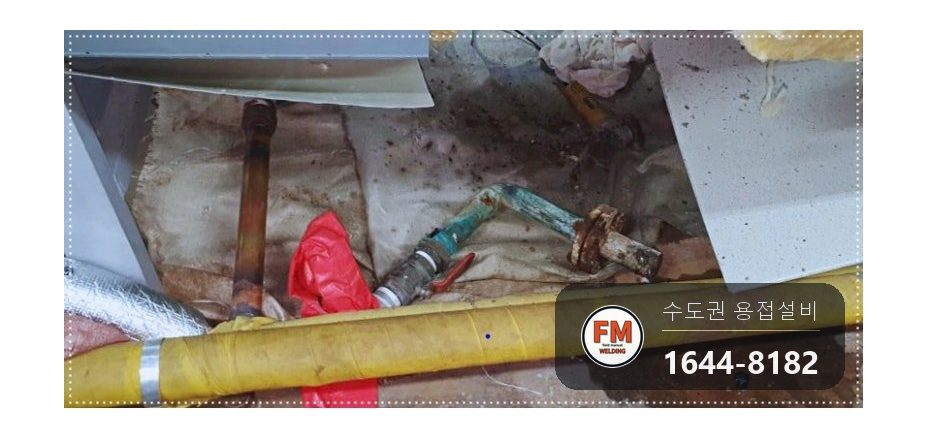

녹슨 드레인 배관은 새것으로 바꿉니다. 물이 고이는 곳이라 옆면보다 녹이 먼저 옵니다.

마지막으로 겉면에 스테인리스 코팅제를 입힙니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

수압테스트를 걸어 아래쪽과 옆면 누수가 멈췄는지 봤습니다.

테스트 동안 새어 나온 물은 전혀 없었습니다.

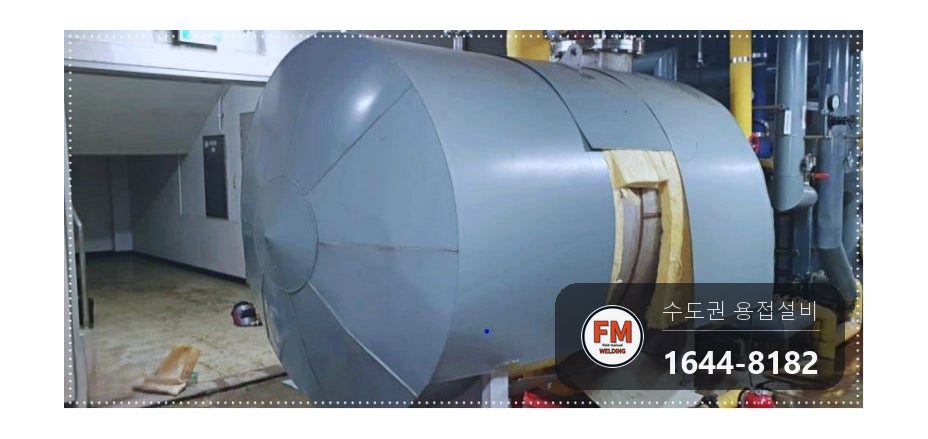

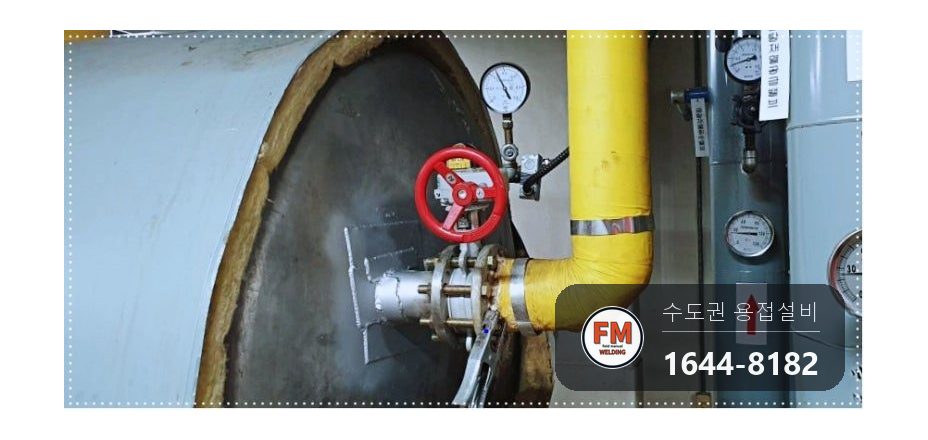

보온재를 다시 감고 케이싱까지 조립한 뒤 작업을 끝냈습니다.
