빌딩 온수탱크 누수 수리 · 배관 크랙 알곤용접 보수

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

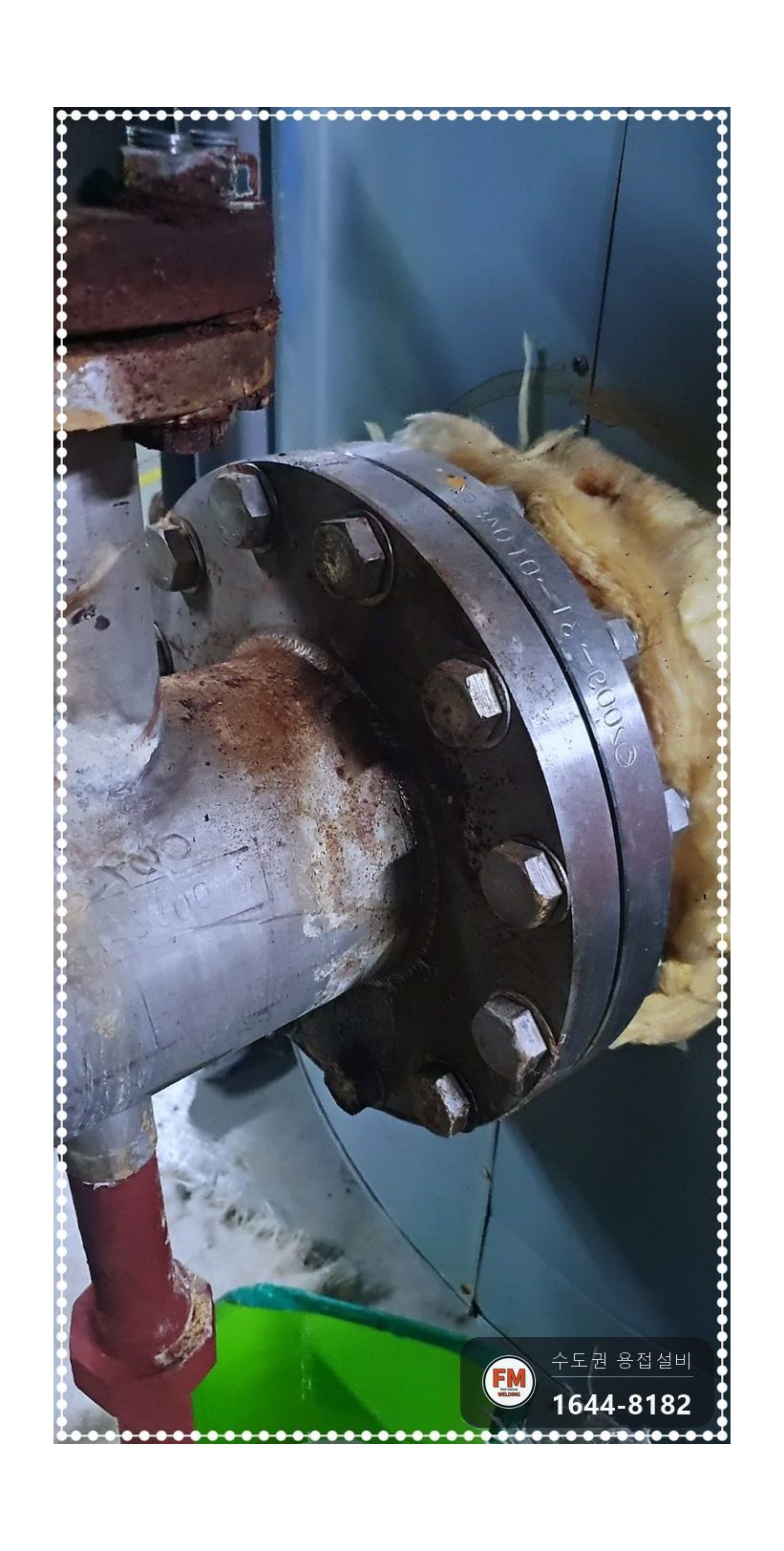

기계실 온수탱크 배관 플랜지 쪽에서 물이 새는 것이 발견됐습니다.

가서 보니 플랜지 왼쪽에 90mm가량 되는 크랙이 나 있었습니다.

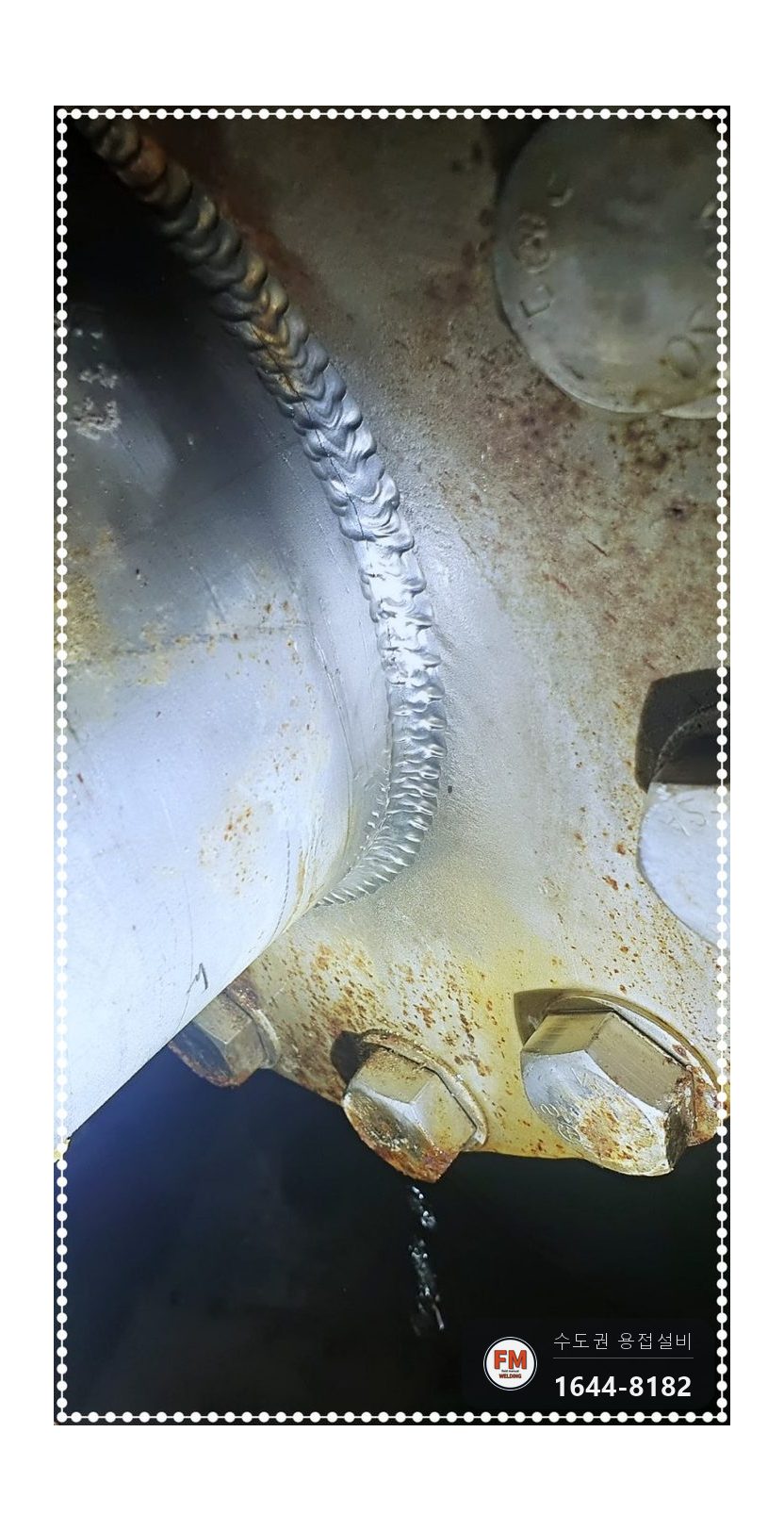

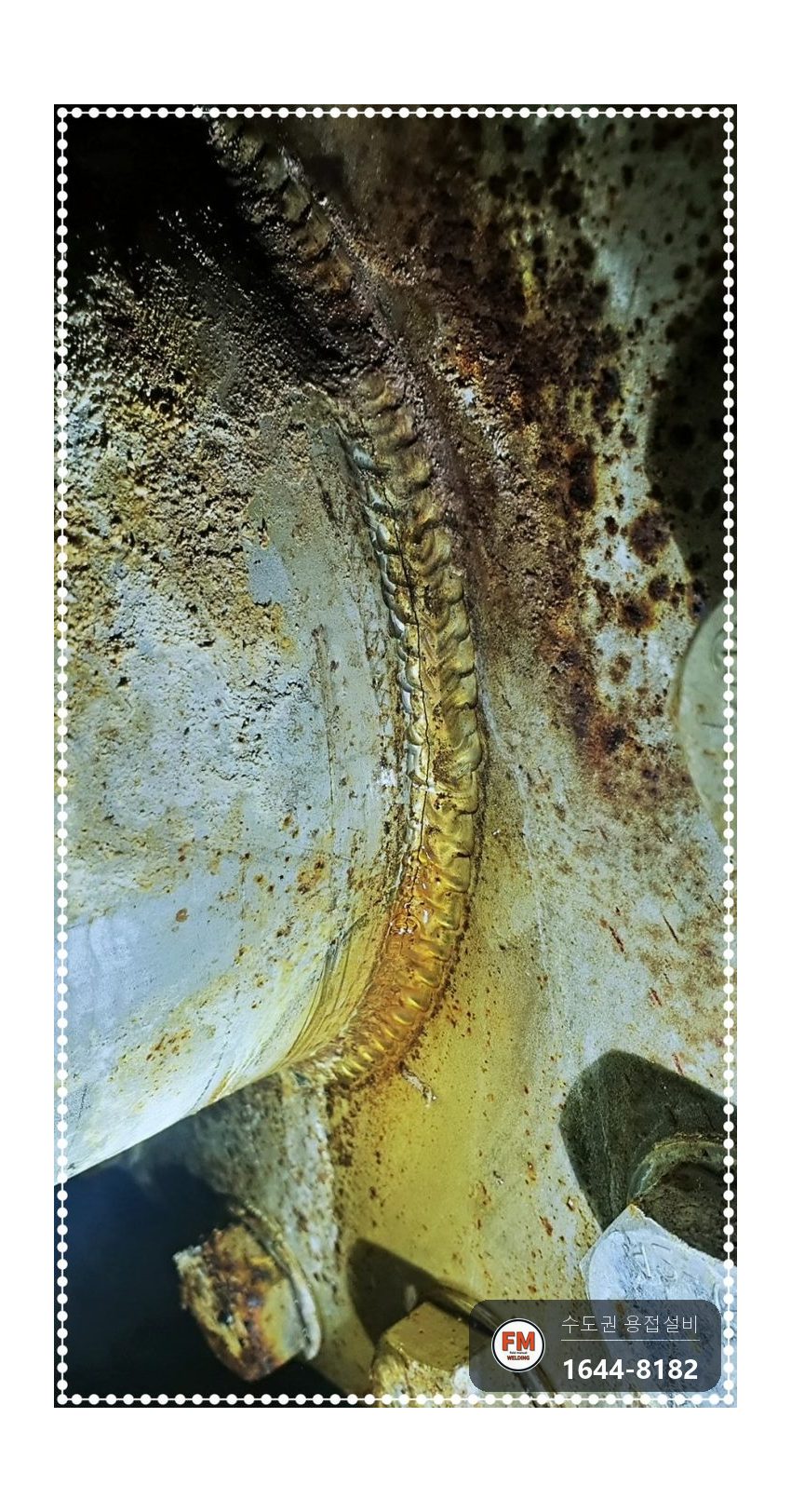

크랙으로 물이 조금씩 새어 나와 둘레가 부식되고 있었습니다.

사용한 지 10년이 안 된 탱크였는데요. 보통 20~25년을 쓰는 설비가 이렇게 일찍 새면 처음 만들 때의 결함을 의심합니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

비드 모양을 보니 배관 두께에 견주어 얇게 쌓여 있었습니다.

처음 만들 때 배관을 얇게 용접해 붙인 것이 문제였습니다.

낡은 배관이라면 부식으로 새는 곳을 용접할 때 크랙이 퍼집니다. 하지만 이번 현장은 낡아서가 아니라 시공 하자였습니다.

시공 하자라 크랙이 퍼지지 않았고, 비드를 쌓는 것만으로 고칠 수 있었습니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 배관은 그대로 두고 크랙 자리에 새 살을 올려 막기로 했습니다.
2. 겉면에 붙은 찌꺼기와 녹을 갈아 내 비드를 올릴 자리를 마련했습니다.
3. 부식 때문에 용접이 잘 붙지 않는 상태라, 겉면을 갈아 정리한 뒤 용접해야 결함이 남지 않습니다.

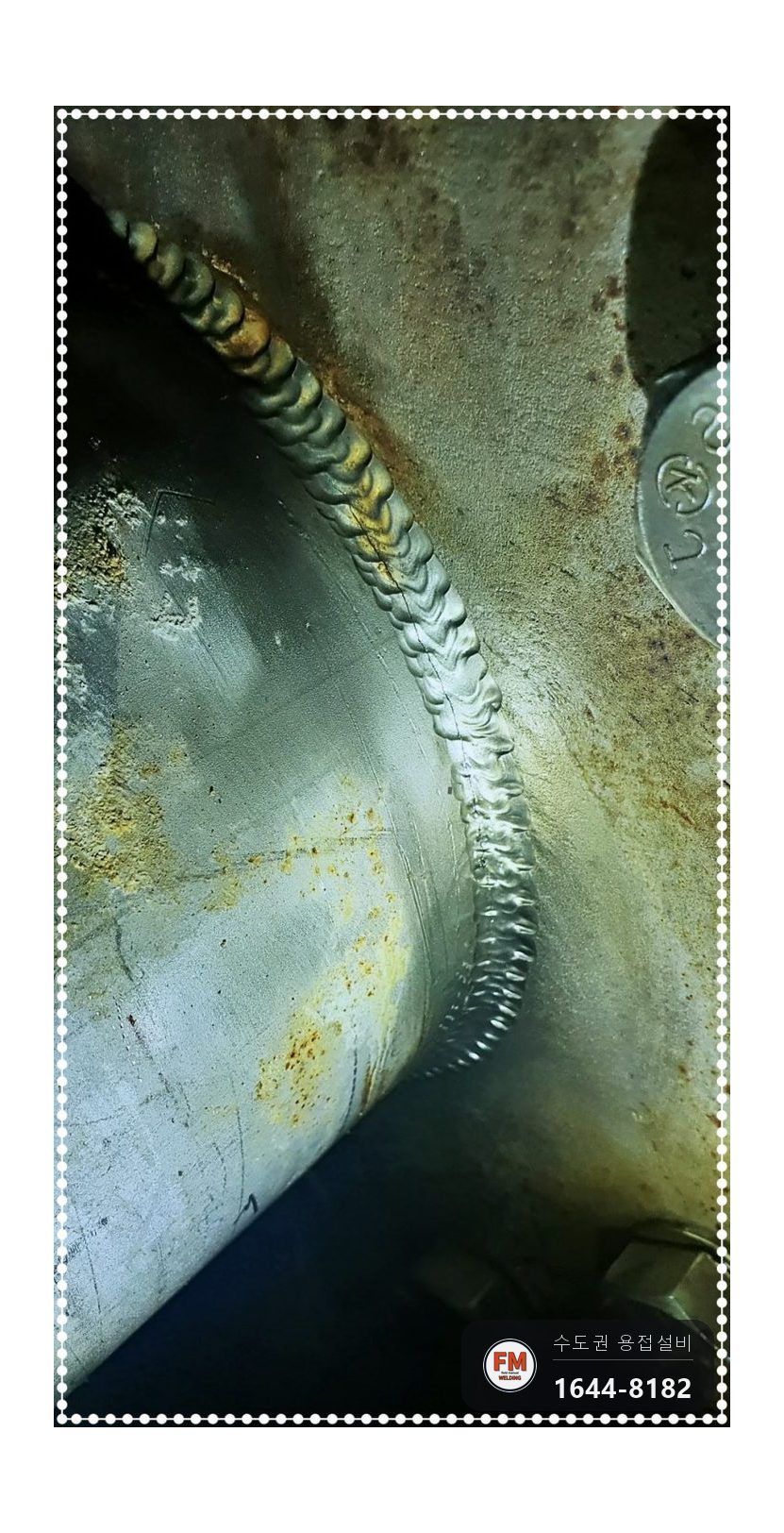

4. 밑손질을 하고 나니 크랙이 난 자리가 더 또렷하게 보였습니다.

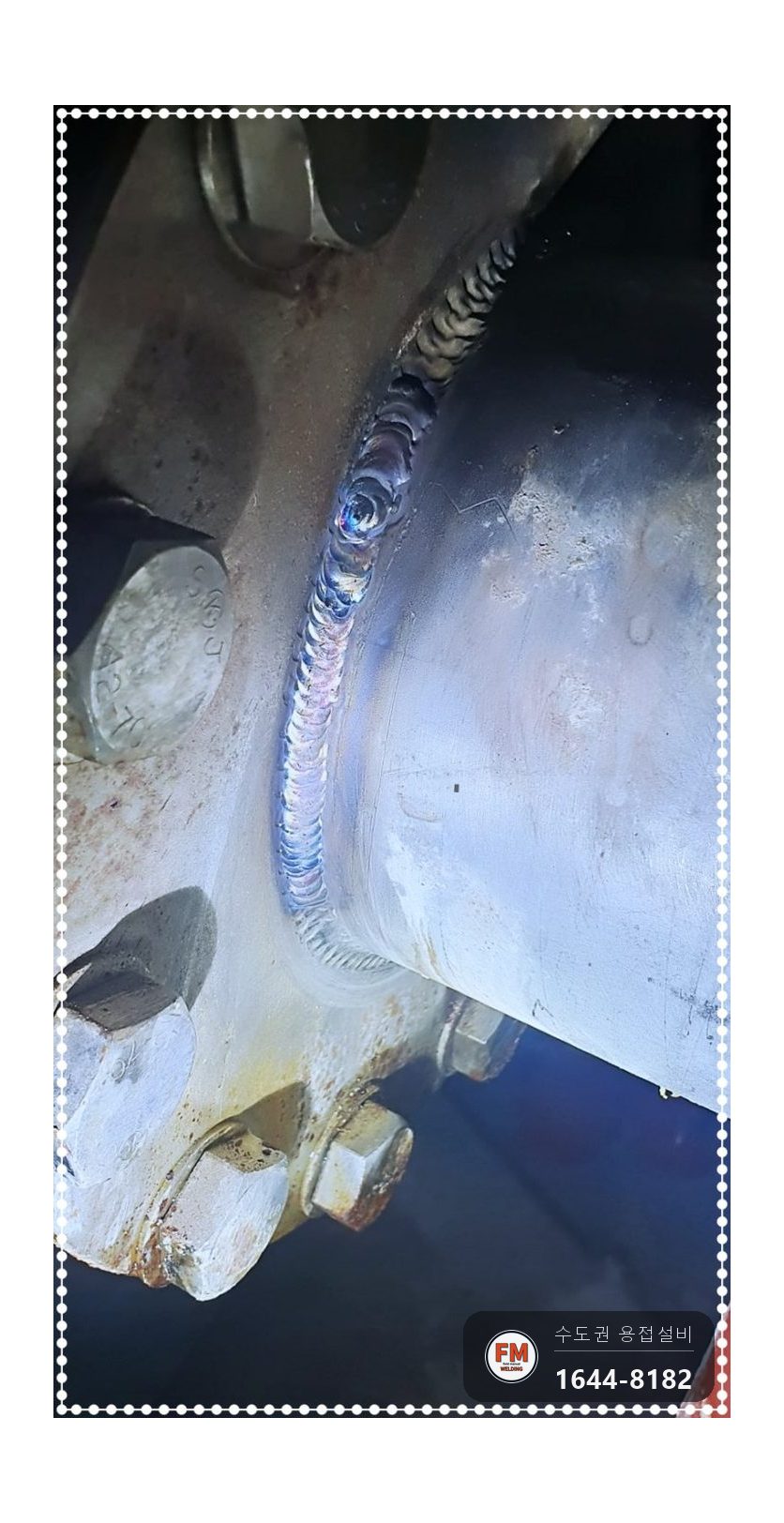

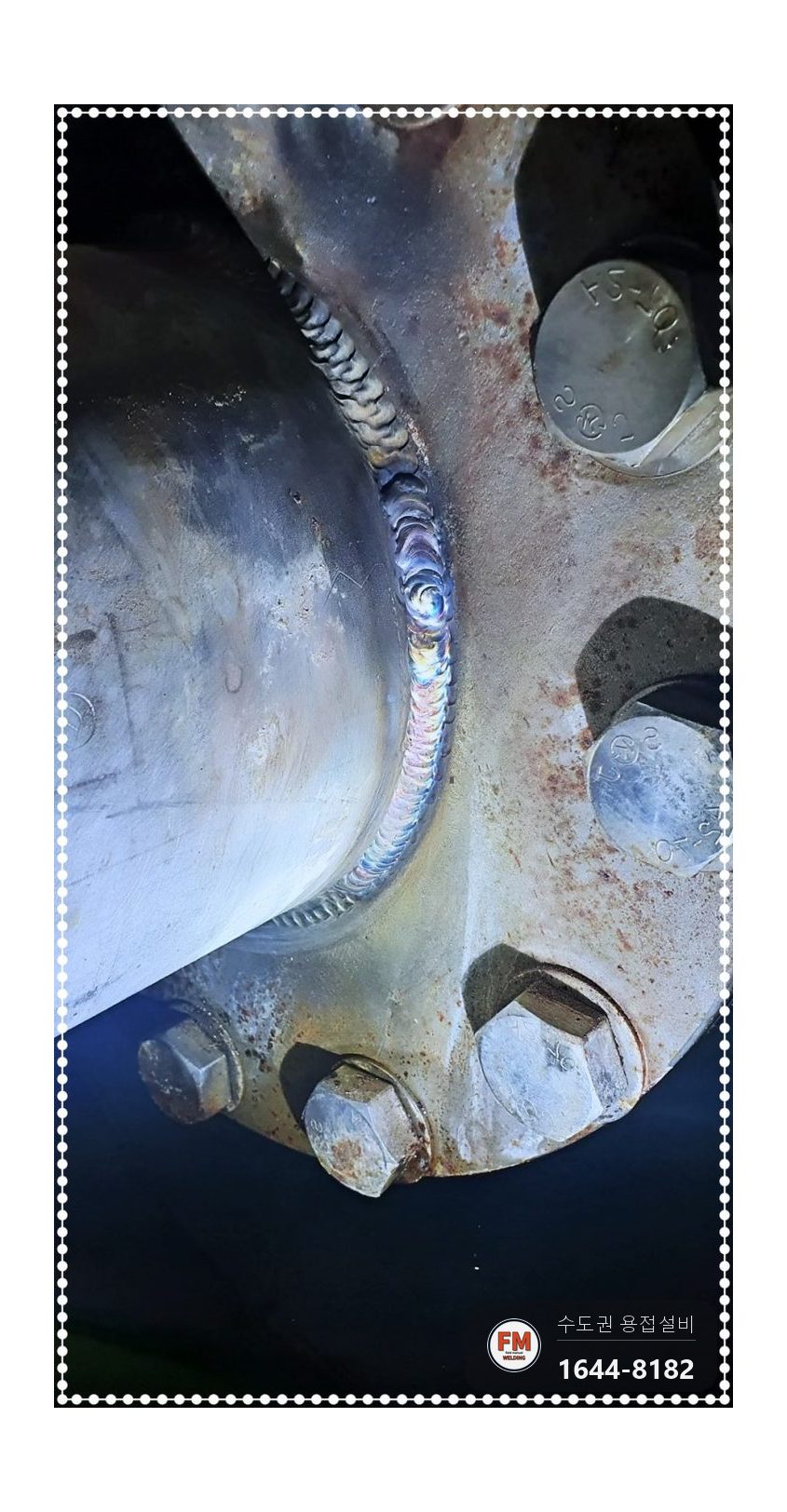

5. 알곤 장비를 맞춰 놓고, 결함 자리에서 10mm쯤 여유를 두어 새는 곳을 다시 용접했습니다.
6. 검사를 모두 마친 다음 스텐 코팅제를 발라 겉면 부식을 늦췄습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

알곤용접으로 튼튼함과 내식성을 함께 챙깁니다.

배관 플랜지 자리는 비드를 두툼하게 쌓습니다. 수압을 가장 세게 받는 곳이기 때문입니다.

낡아서가 아니라 시공 하자로 샌 것이라면 배관을 바꾸지 않고 비드를 쌓는 것만으로 해결되기도 합니다. 원인에 따라 방법이 달라집니다.

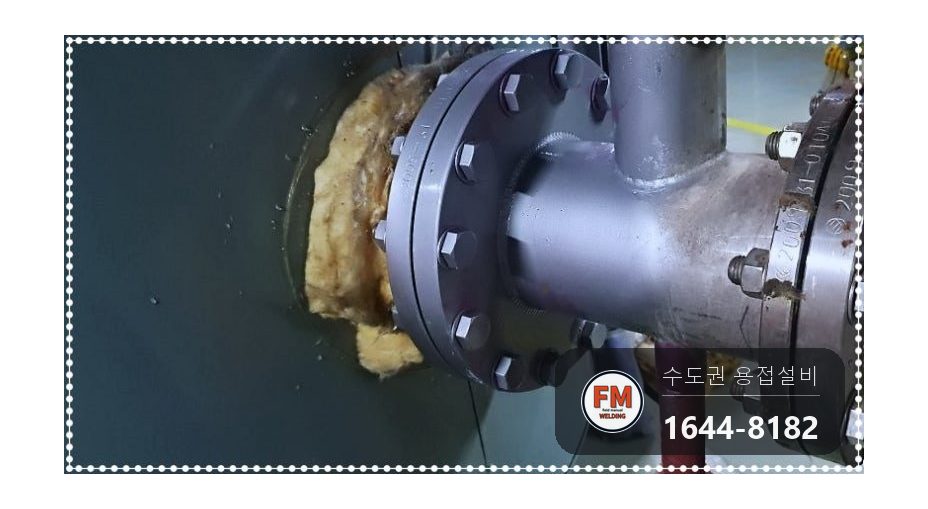

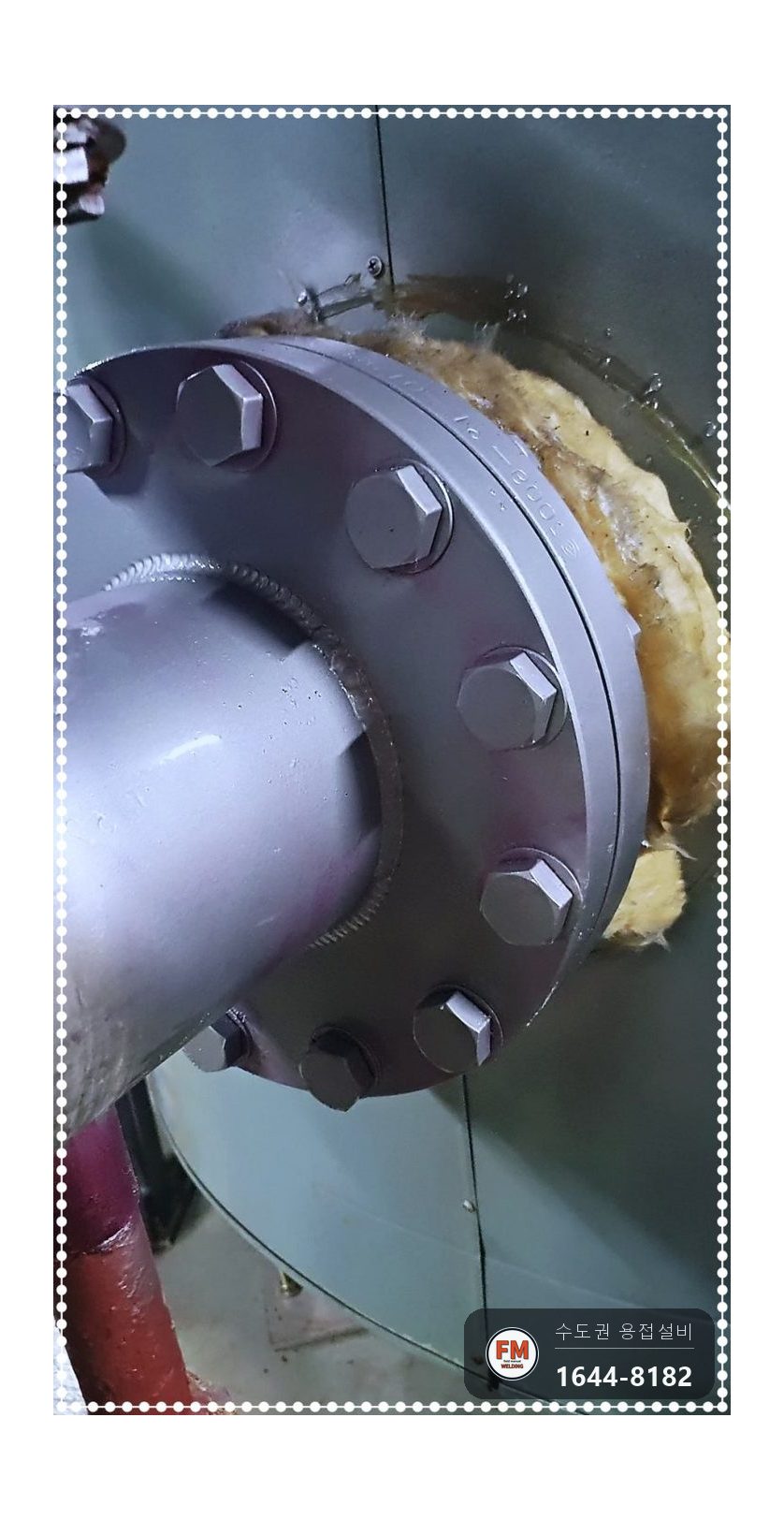

스텐 코팅제로 겉면을 덮어 끝냅니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

용접을 끝내고 수압 시험으로 물이 새는지 봤고, 새는 곳은 나오지 않았습니다.

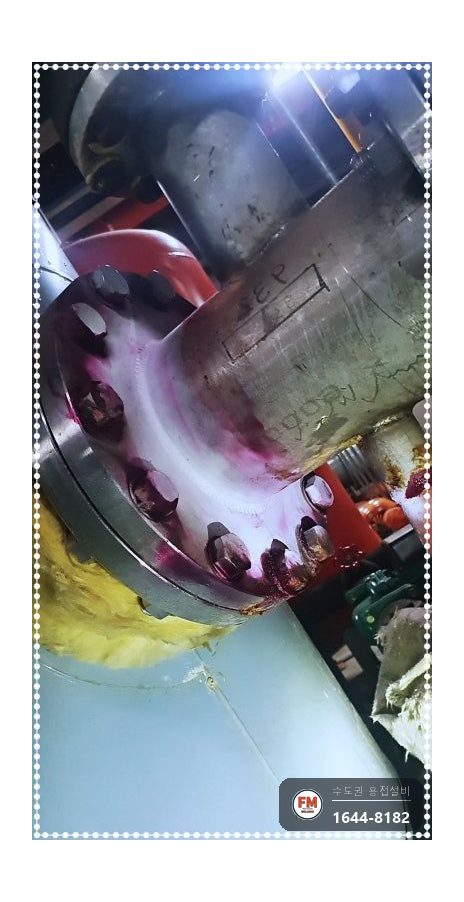

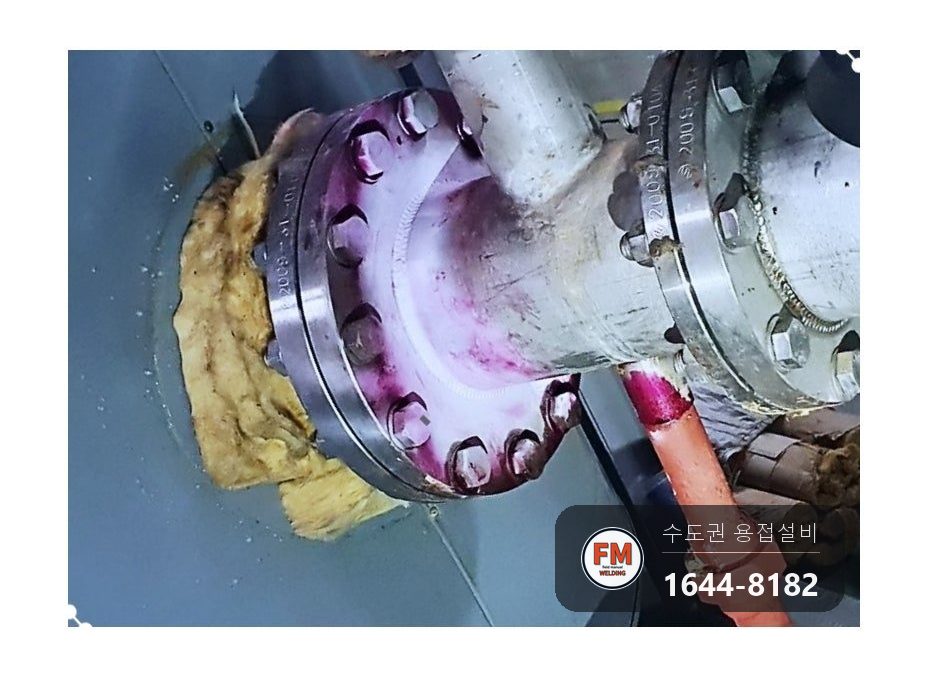

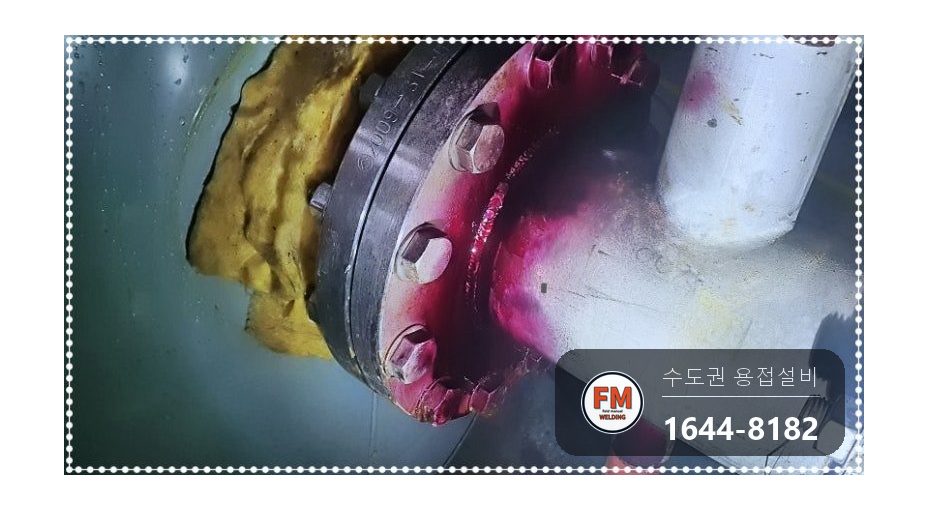

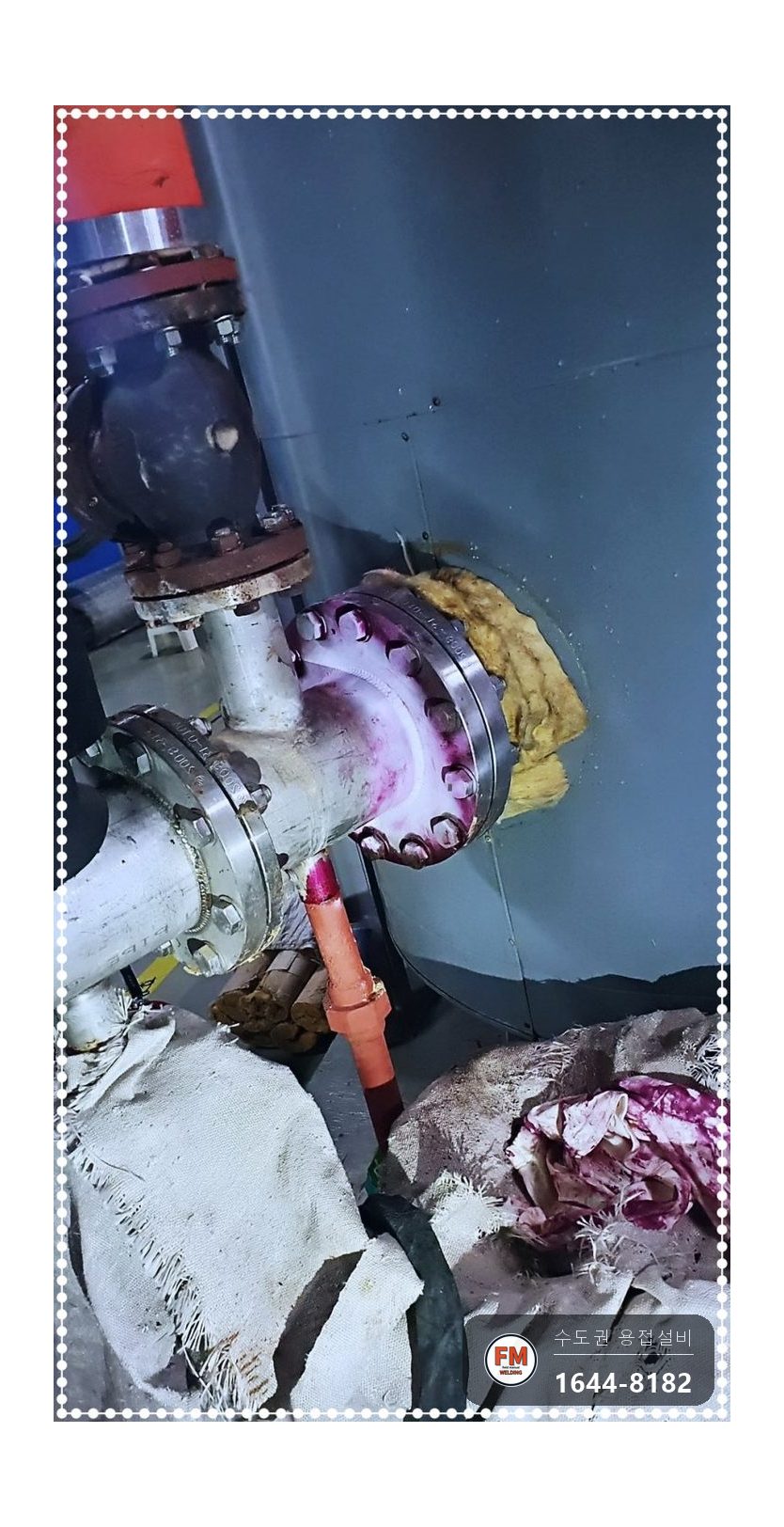

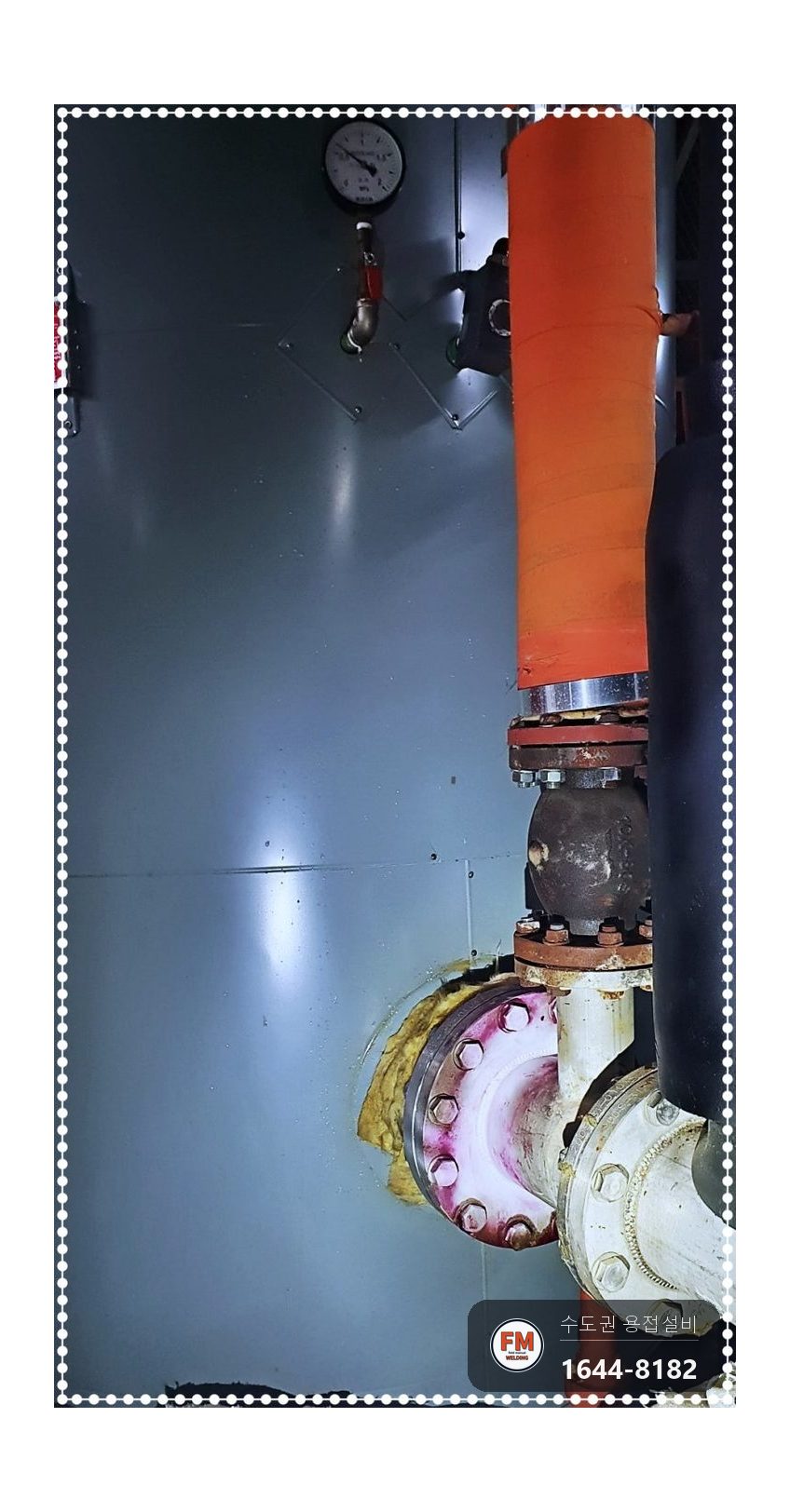

아주 가는 실크랙이 남아 있을 가능성도 있어 침투탐상검사로 크랙이 남았는지까지 확인했습니다.

검사를 모두 통과한 것을 보고, 고객분과 함께 설비가 제대로 돌아가는 것을 확인한 뒤 마쳤습니다.
