빌딩 4톤 스텐 온수탱크 상부누수 수리 · 소켓 교체 알곤용접 보수

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

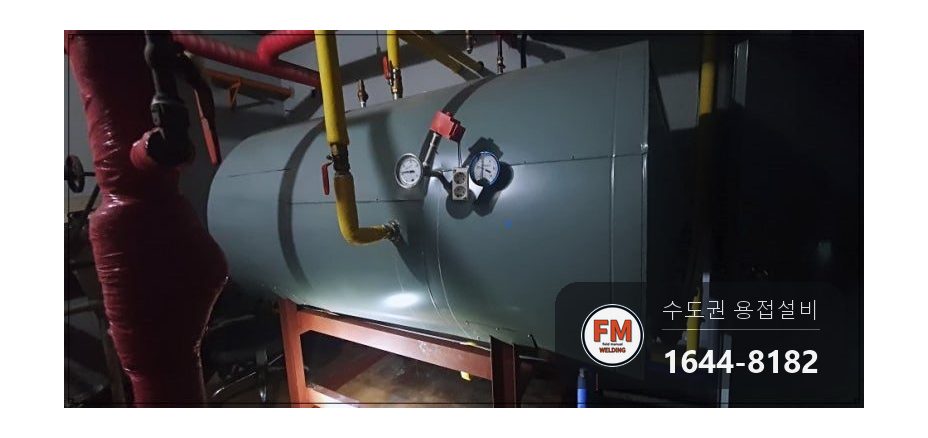

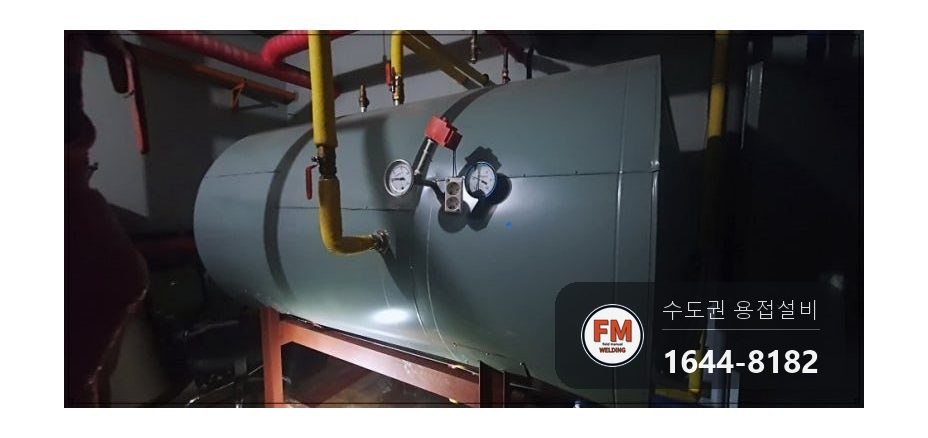

기계실에 놓인 4톤 정도 되는 스텐 온수탱크의 윗부분에서 물이 샜습니다.

먼저 알아보신 업체에서는 새는 자리에 용접하면 크랙이 퍼져 겉모습까지 망가지니 탱크를 바꾸라고 했다고 합니다.

케이싱이 덮고 있어 사진만으로는 새는 위치를 가리기 어려웠고, 물은 아래쪽에 모여 있었는데요. 위에서 샌 물이 겉면을 타고 밑으로 흘렀기 때문입니다.

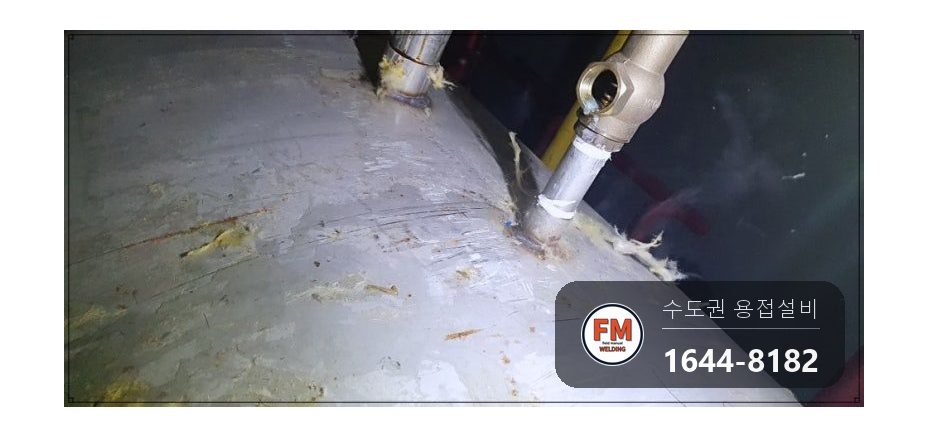

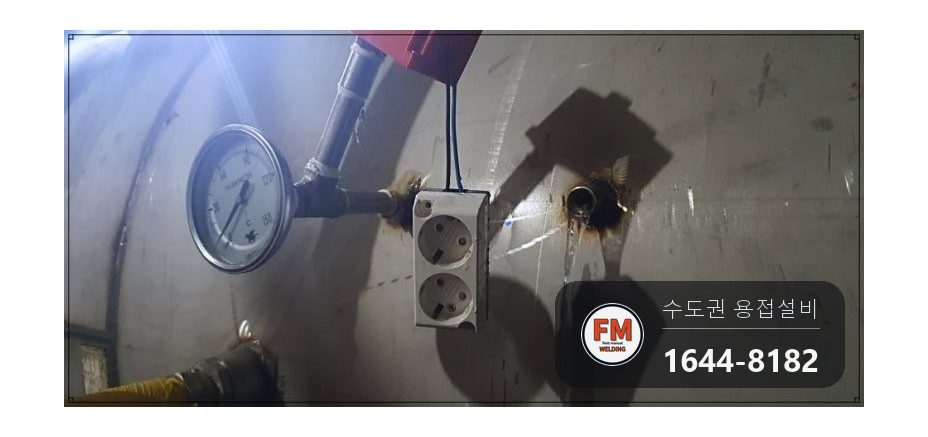

보온재와 케이싱을 걷어 보니 소켓이 몸통에 붙는 이음매에서 물이 나왔고, 온도계를 꽂은 소켓 쪽에서도 새고 있었습니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

새는 자리에 용접을 하면 크랙이 퍼지는 건 맞습니다. 하지만 크랙이 번진다는 이유만으로 누수를 못 막는 건 아닙니다.

부식에서 비롯된 누수 자리에 용접열이 들어가면 크랙이 여러 방향으로 뻗습니다. 그러므로 균열이 퍼질 구역을 통째로 덮는 판재 보강이 알맞은 방법입니다.

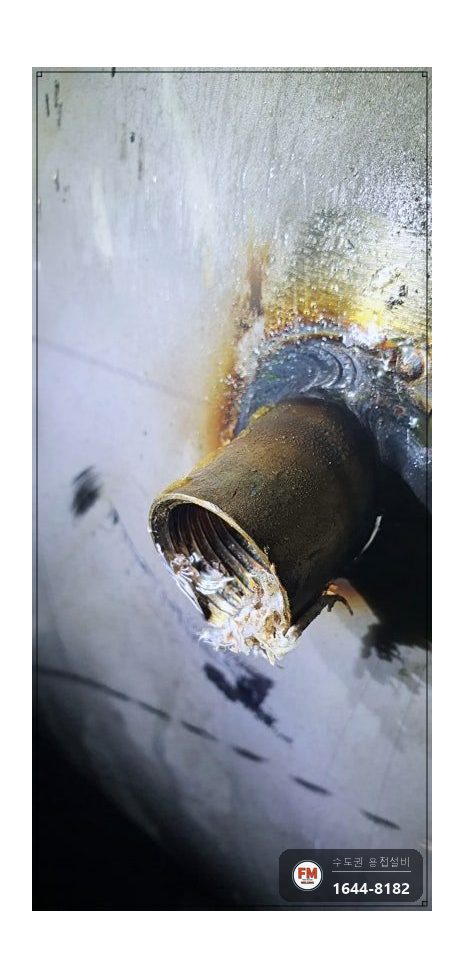

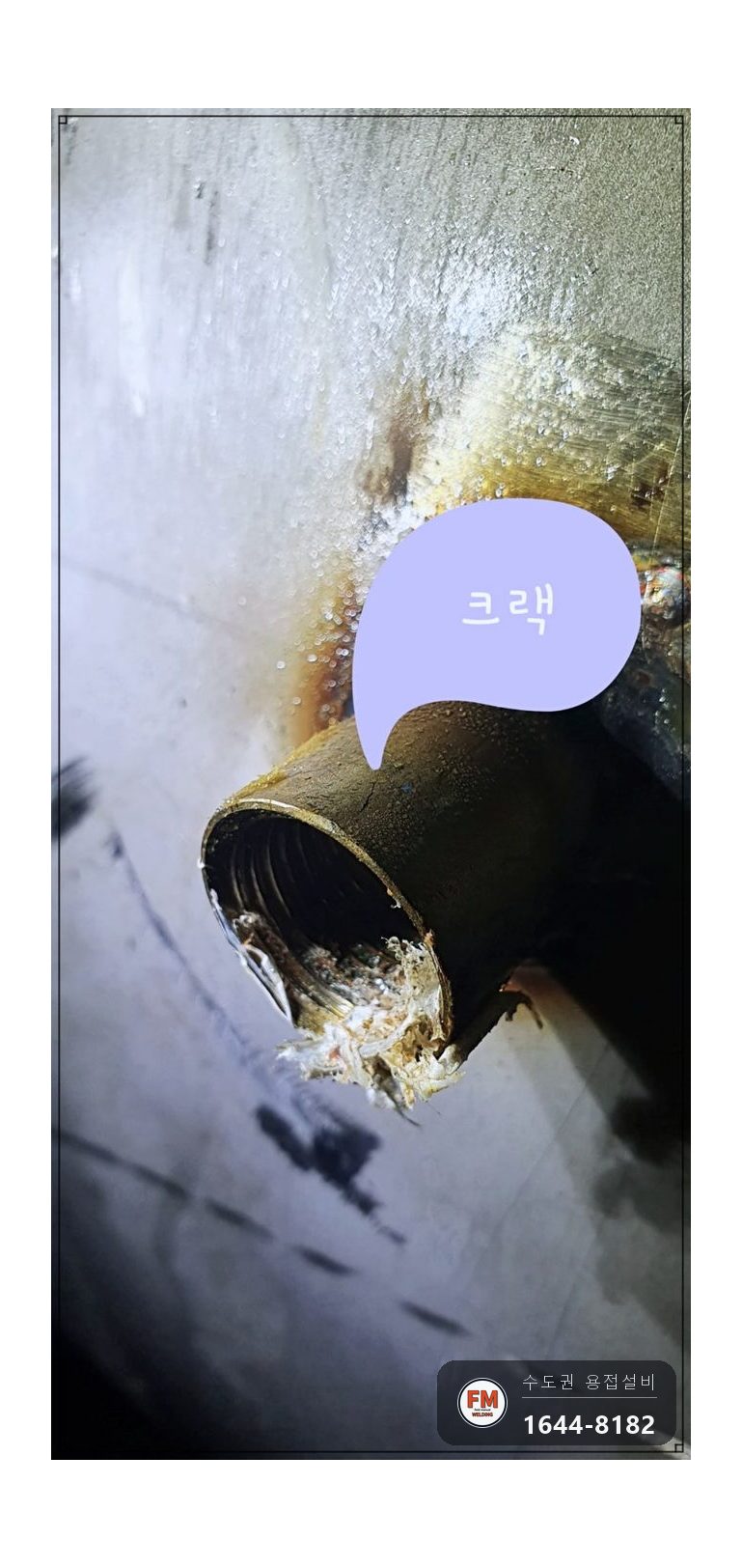

부속 소켓은 탱크 겉판이 갈라진 게 아니라 소켓에만 실금이 생긴 경우였습니다.

점검구에서 물이 새는 건 보통 가스켓이 굳어서입니다. 여기서는 풀어 보니 가스켓은 멀쩡했고 볼트가 느슨하게 물려 있었습니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 보온재와 케이싱을 같이 걷어 내고 소켓의 부식 상태를 봤습니다. 일찍 연락을 주셔서 겉면 손상은 아직 크지 않았습니다.
2. 새는 곳을 빠짐없이 찾아낸 다음 판재를 대는 방식으로 막는 작업에 들어갔습니다.

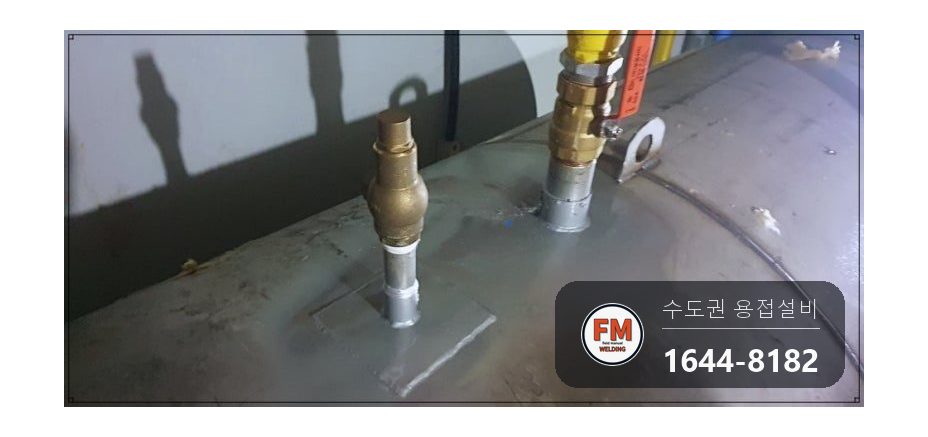

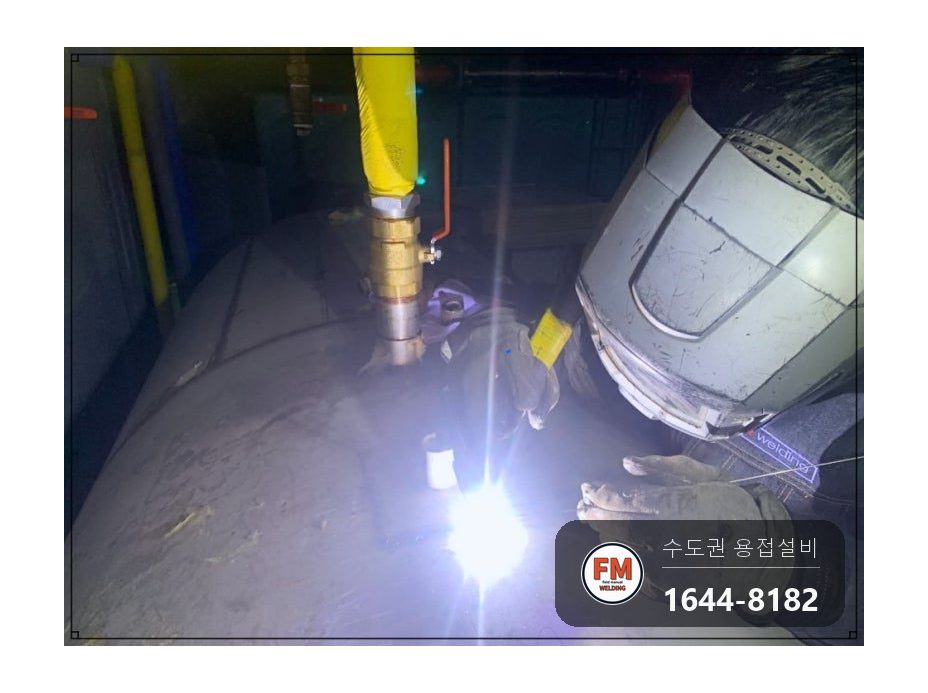

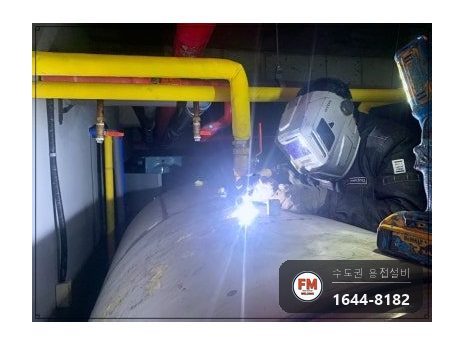

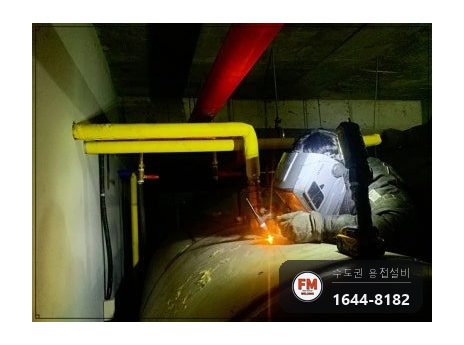

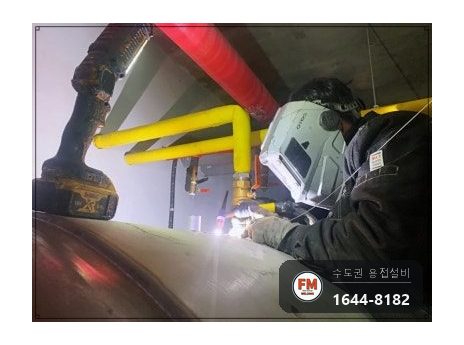

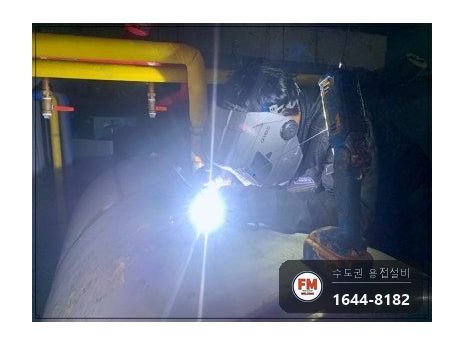

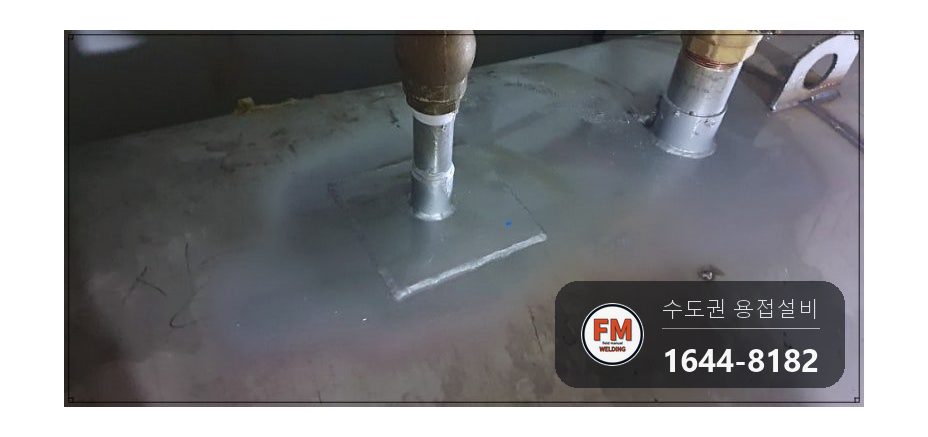

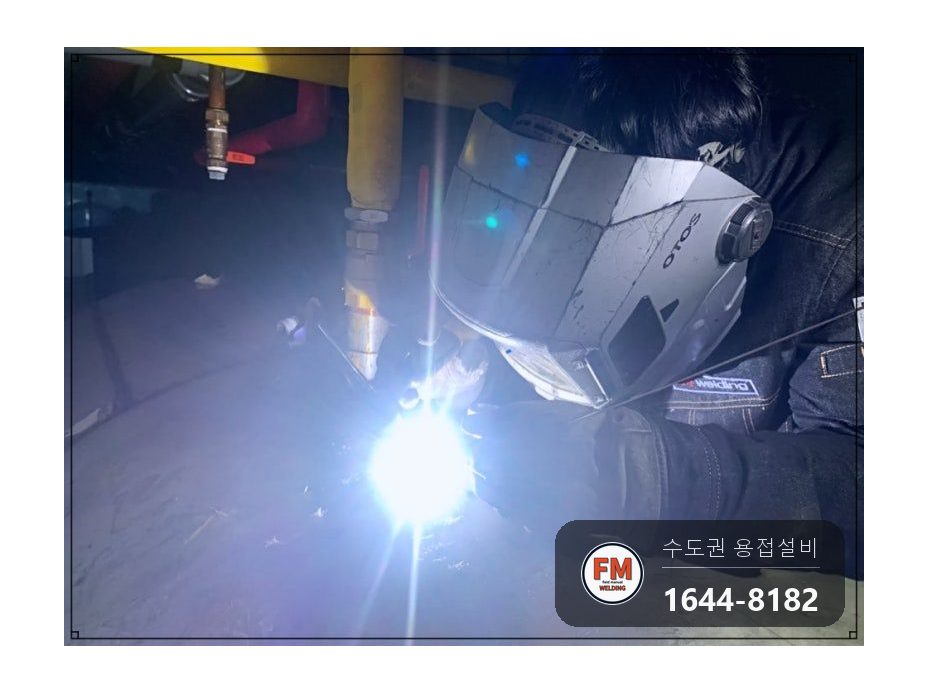

3. 윗부분 누수 자리에는 알곤으로 판재를 덧댔습니다. 입열량을 잘게 조절해 겉판 부담을 덜면서도 튼튼하게 붙였습니다.

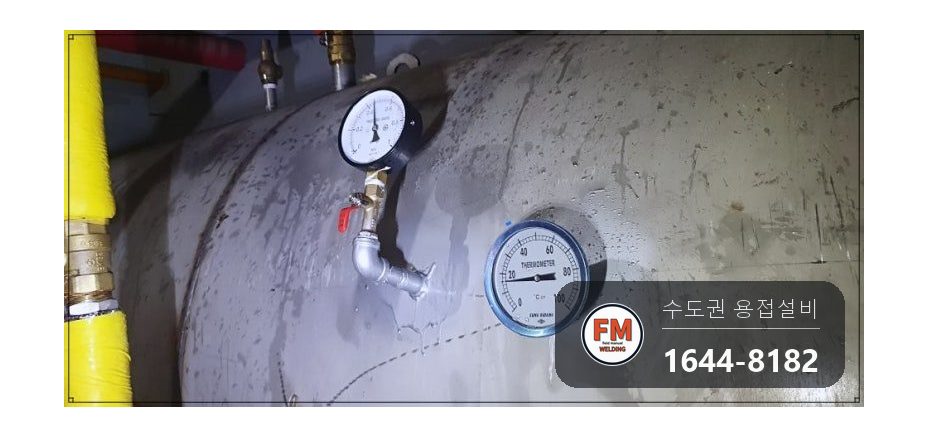

4. 실금이 생긴 소켓은 떼어 내고 엘보 부속과 함께 새로 이었습니다.
5. 용접한 곳에는 스텐 코팅제를 발라 부식 속도를 늦췄습니다.

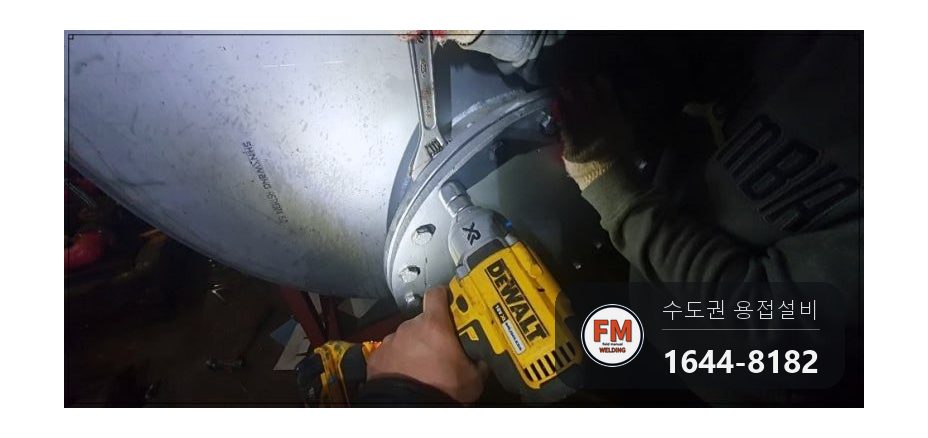

6. 수압을 걸자 점검구에서 물이 넘쳐 뚜껑을 풀어 살폈고, 볼트를 체결 자리에 맞게 조여 준 뒤 시험을 다시 했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

판재는 균열이 뻗을 수 있는 구역까지 가리도록 붙입니다.

알곤은 입열량을 섬세하게 다룰 수 있어 새는 곳을 막는 데 효과가 좋습니다.

소켓에만 실금이 있으면 판재 대신 부속을 새로 답니다. 몸통은 손상이 없기 때문입니다.

끝으로 스텐 코팅제를 입힙니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

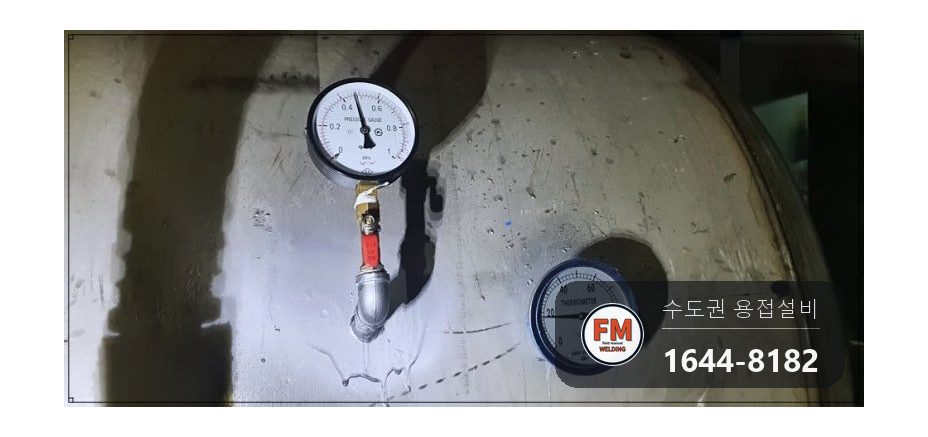

수압을 걸어 보니 고친 곳은 말라 있었는데, 점검구에서 물이 넘쳤습니다.

뚜껑을 풀어 살펴보니 가스켓은 문제가 없었고 볼트 조임이 모자랐습니다.

볼트를 맞게 다시 체결하고 수압을 한 번 더 걸어 물이 새지 않는 것을 본 뒤 작업을 끝냈습니다.
