사우나 16톤 온수탱크 누수 보수 · 맨홀 가스켓 교체 소켓 알곤용접

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

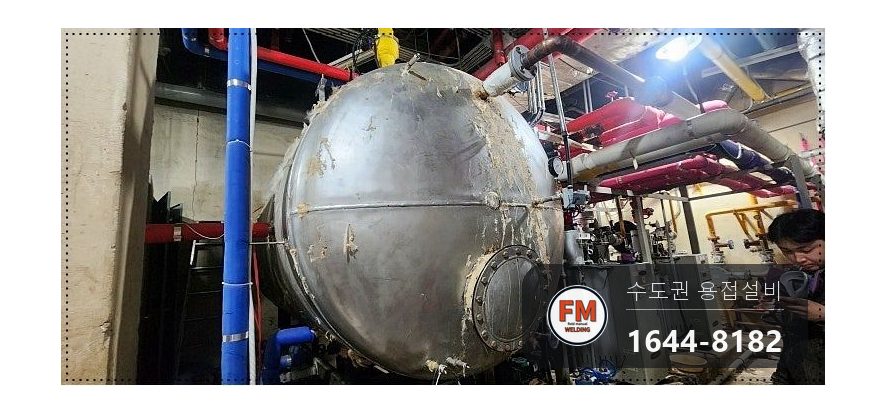

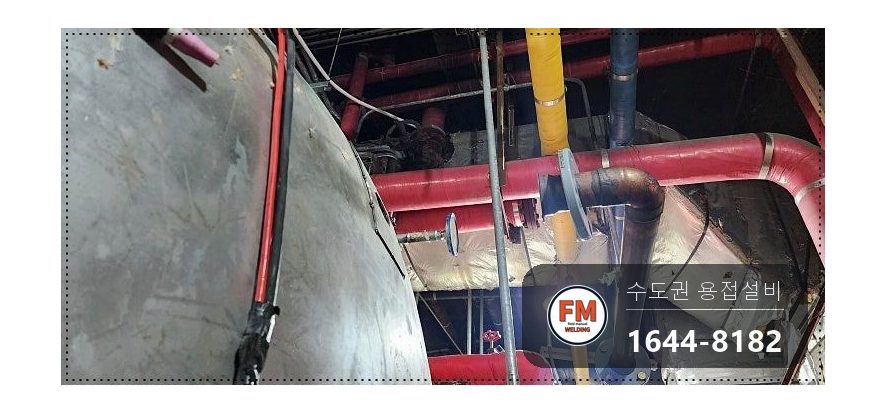

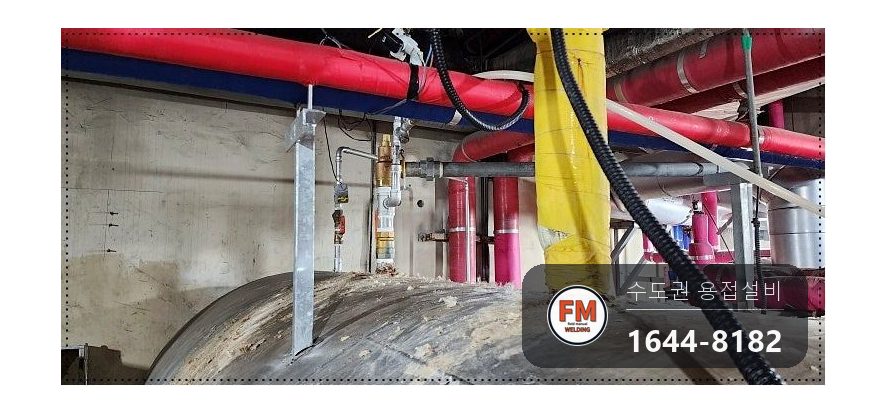

물 16톤 정도가 들어가는 사우나 기계실 온수탱크였습니다. 사우나는 뜨거운 물이 끊기면 안 되기 때문에, 손님이 거의 없는 새벽으로 작업 시간을 정했습니다.

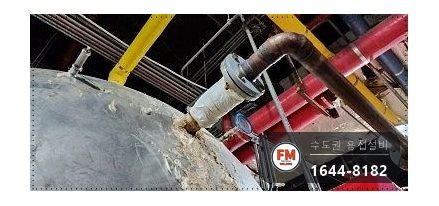

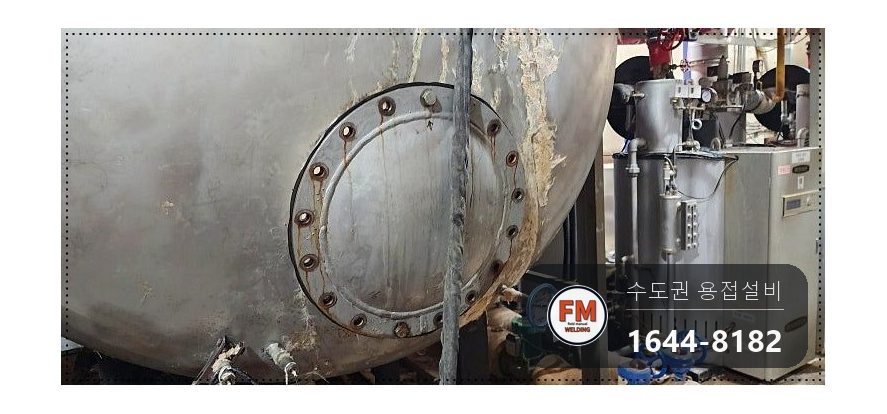

새는 곳이 여럿이었는데요. 점검구 가스켓은 굳어 가는 중이었고, 배관 이음과 출수배관 라인에서도 물기가 비쳤습니다.

물이 비치는 자리마다 녹이 같이 번지고 있었습니다. 그래도 겉모양은 괜찮은 편이어서 탱크를 통째로 바꿀 상황은 아니었습니다.

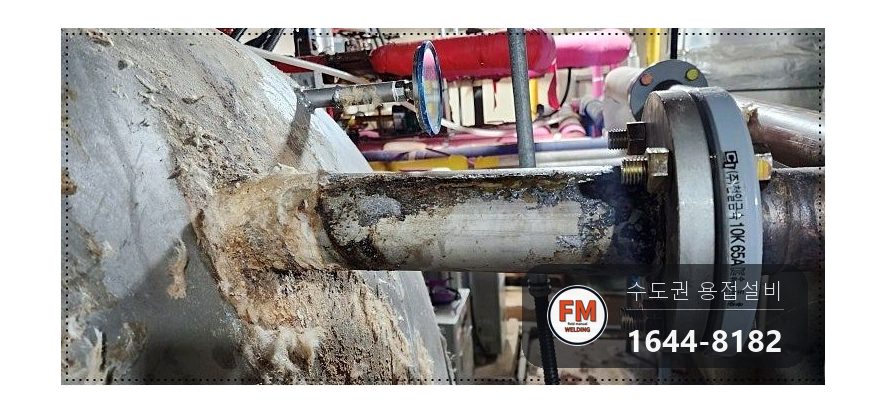

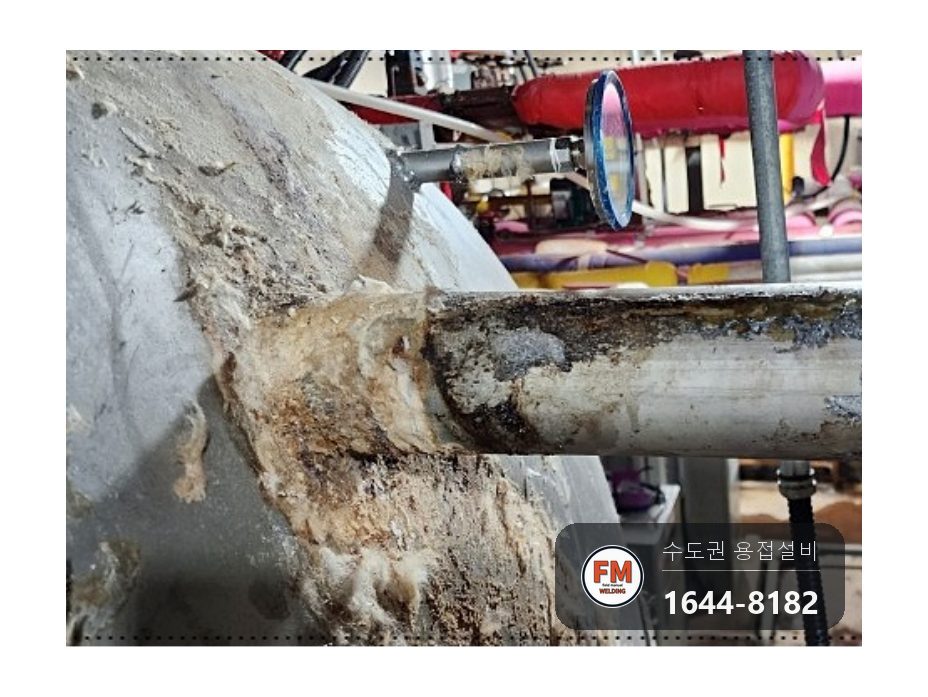

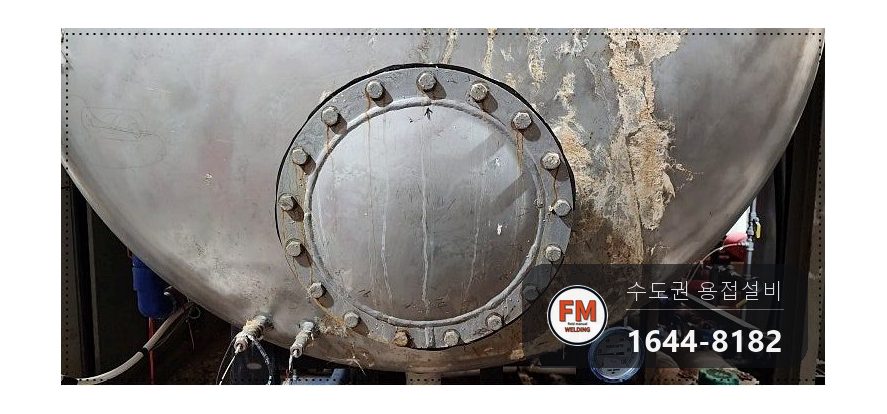

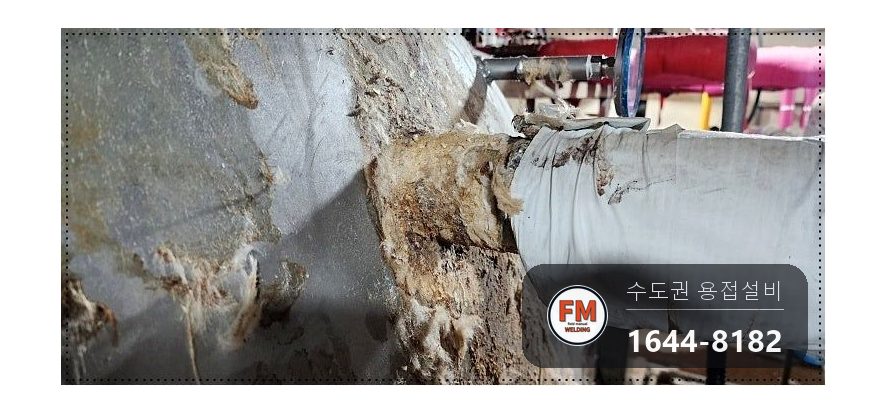

누렇게 얼룩진 부분은 보온재가 젖은 채 굳어 가며 그 아래 금속이 부식되고 있는 자리입니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

스테인리스 온수탱크는 늘 뜨겁고 압력이 걸린 상태로 버텨야 하므로 부식에 취약합니다. 안쪽에서 생긴 부식이 금을 만들고, 금이 바깥까지 뚫리면 물이 비치기 시작합니다.

녹이 파고든 자리에 바로 용접을 얹으면 금이 여러 방향으로 번져 더 많이 샙니다. 판재를 대야 흠을 잡을 수 있습니다.

녹슨 배관을 계속 쓰면 거기서 또 새기 시작합니다. 탱크만 고치고 배관을 두면 머지않아 같은 누수가 되풀이됩니다.

점검구 누수는 거의 가스켓이 굳어서 생깁니다. 고무 부품이라 해가 갈수록 딱딱해지고, 굳은 가스켓이 갈라지면 벌어진 틈으로 물이 빠집니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 물이 가장 많이 흐르던 배관 접합부부터 잘라 냈습니다. 녹슨 배관은 한 토막도 남기지 않습니다.

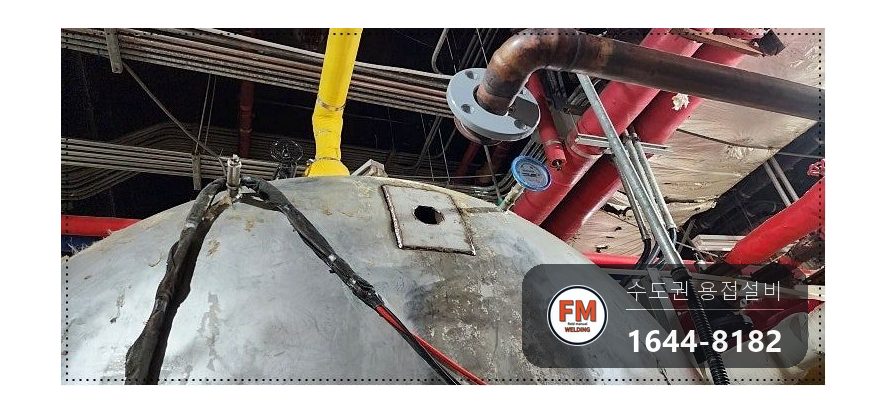

2. 잘라 낸 자리에는 판재를 대어 배관이 물릴 접속 지점을 새로 꾸몄습니다.

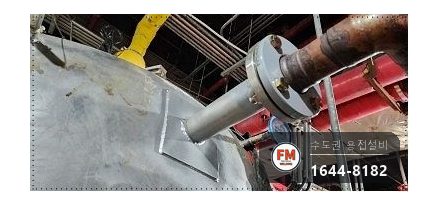

3. 금이 뻗어 나갈 방향을 미리 읽고 판재를 넉넉하게 덧댄 다음 배관을 이었습니다.

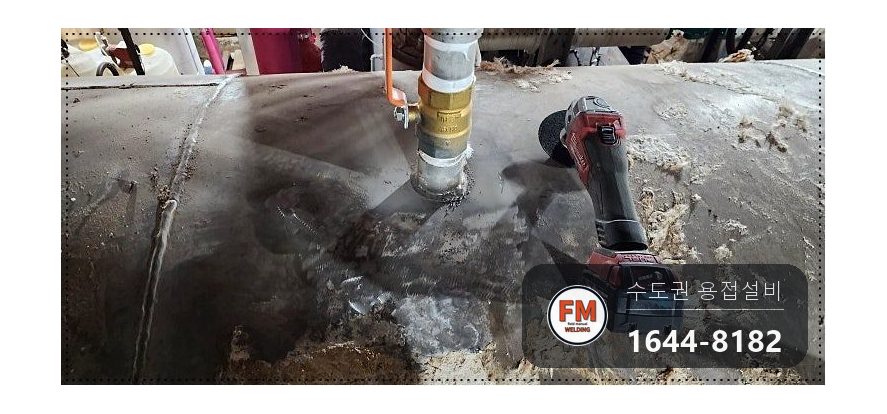

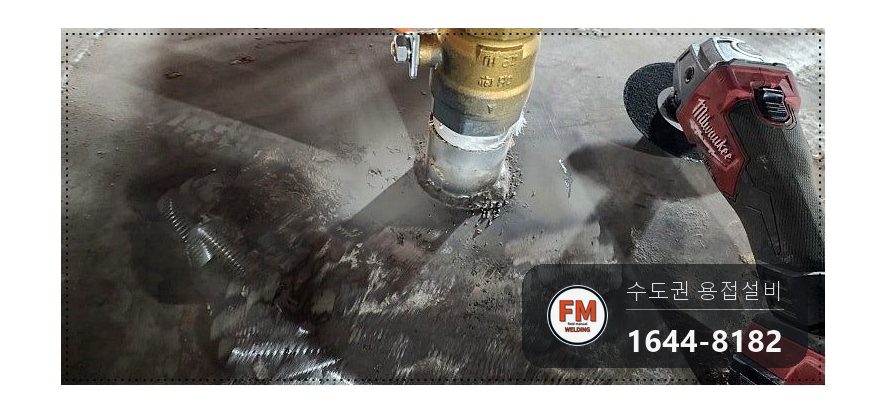

4. 윗면 누수는 금이 아니라 한 점에 몰린 공식 부식이었습니다. 녹이 있으면 용접이 잘 붙지 않아 그라인더로 말끔하게 갈아 냈습니다.

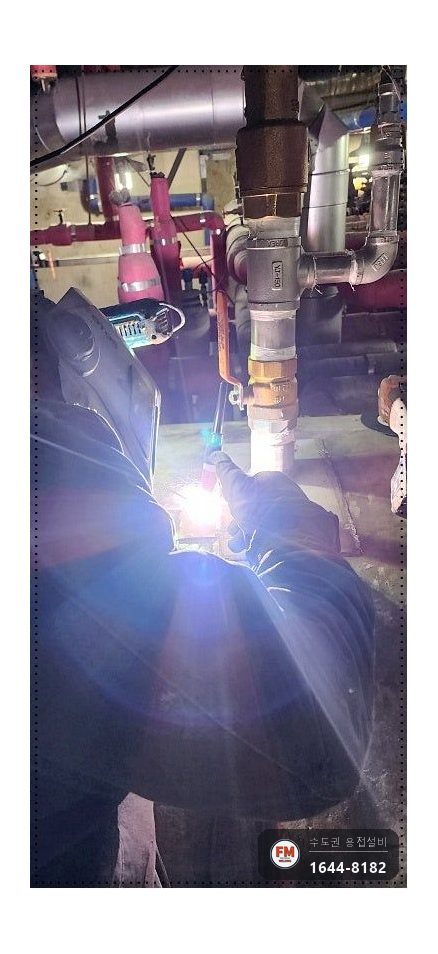

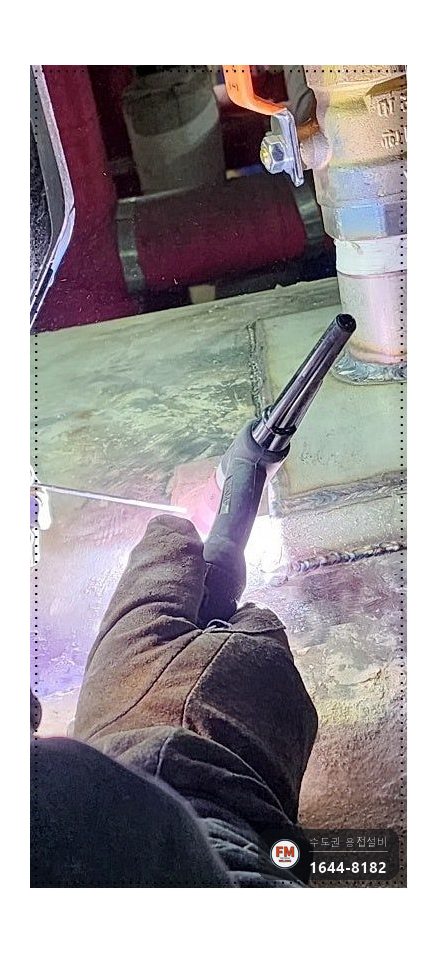

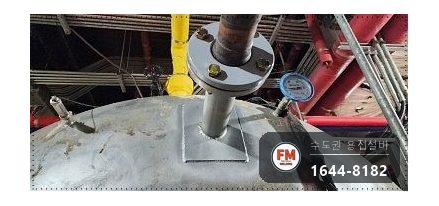

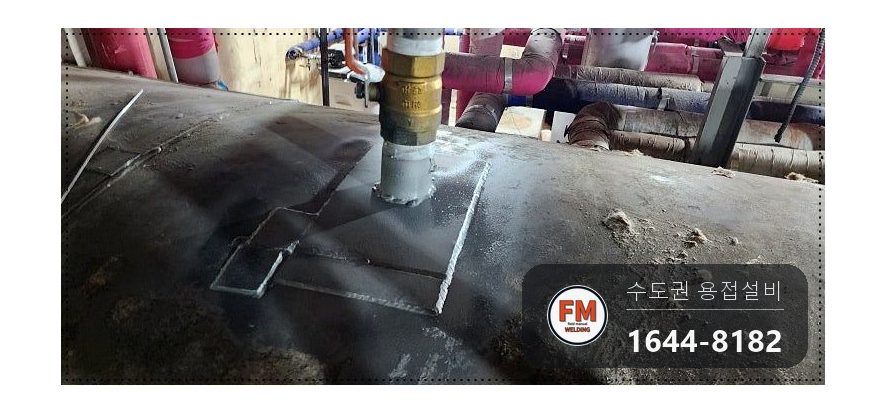

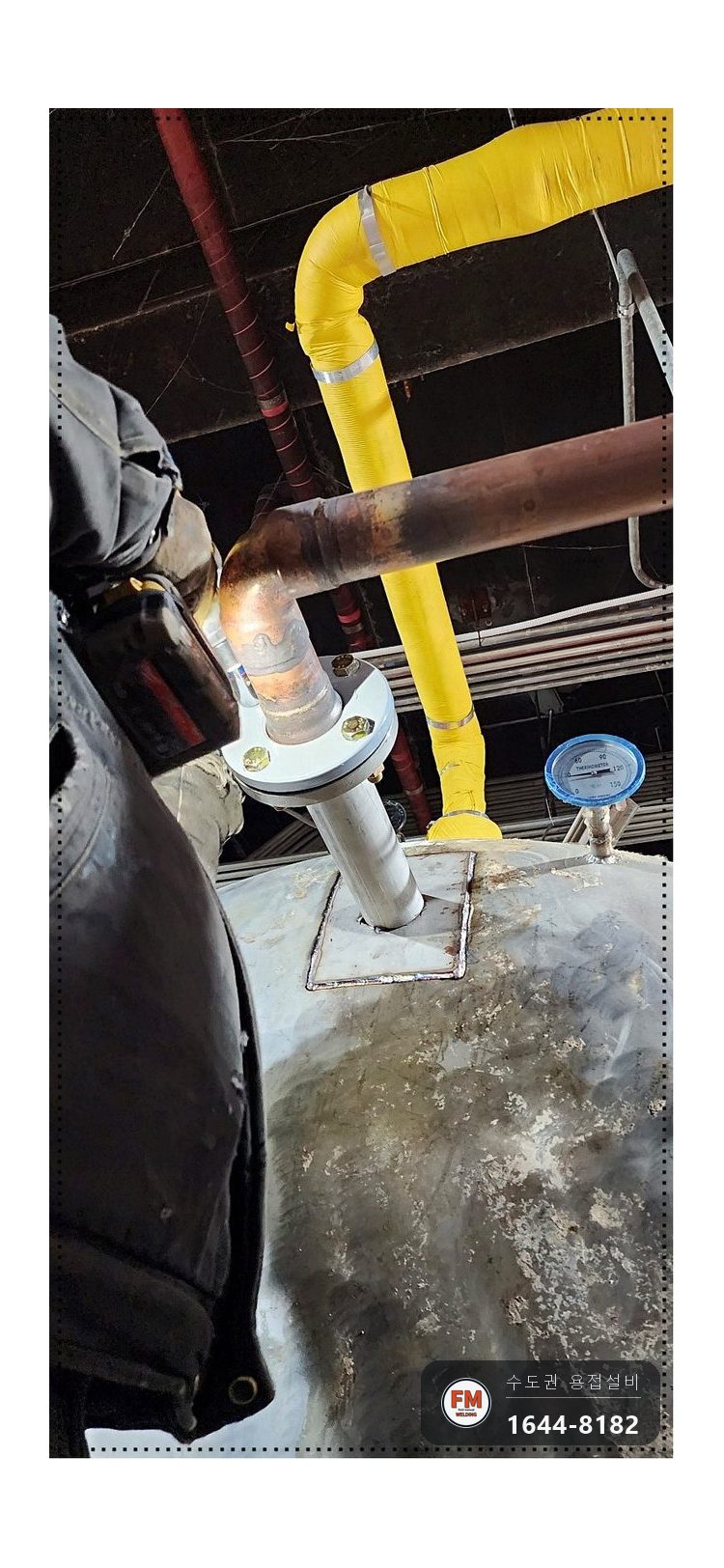

5. 판재를 잇는 자리에 알곤으로 비드를 촘촘하게 올렸습니다. 소켓 역시 같은 방법으로 판재를 대고 연결했습니다.

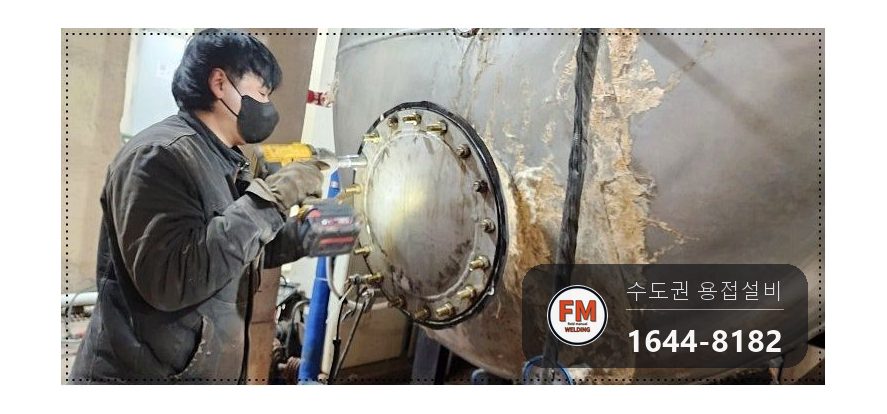

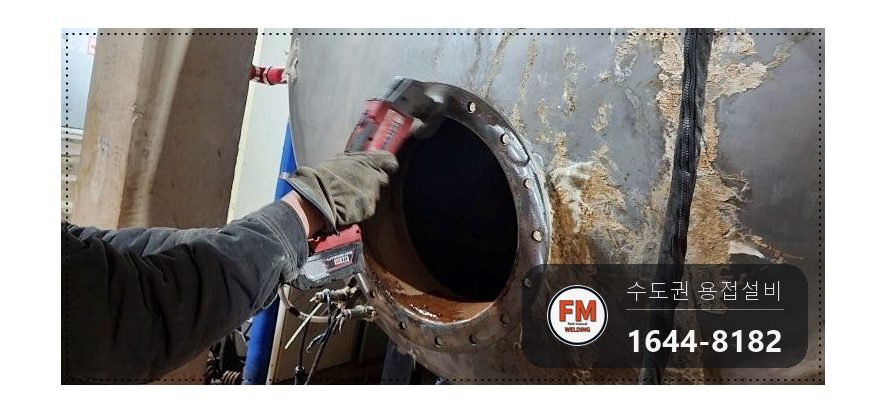

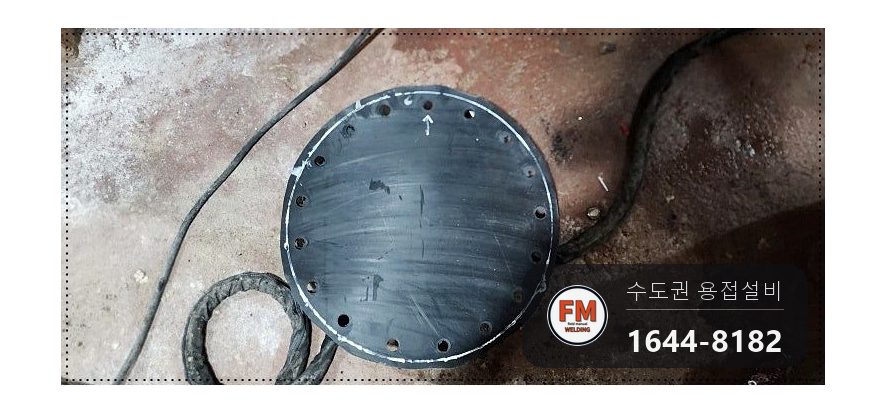

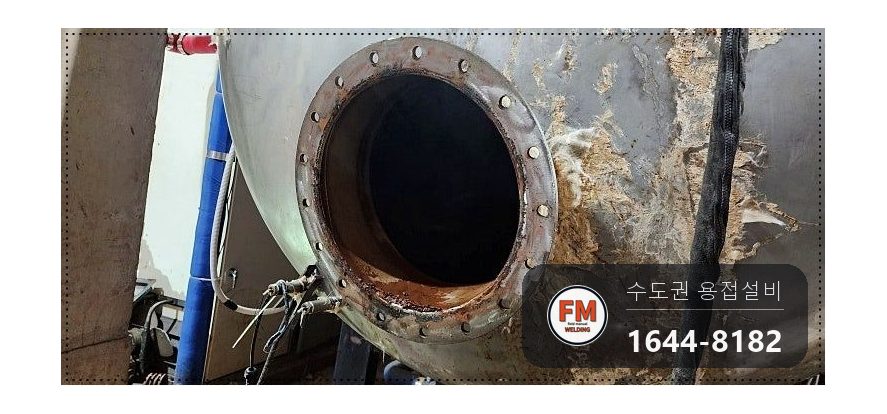

6. 점검구 가스켓은 새 제품으로 바꿨습니다. 점검구 면에 붙은 이물질은 조립 때 틈을 만들기 때문에 하나하나 긁어 냈습니다.
7. 점검구를 닫자마자 바로 수압테스트에 들어갔습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접은 알곤입니다. 들어가는 열이 적어 표면이 덜 손상되고, 모재와 용가재가 함께 녹아 하나가 되므로 다른 방식보다 오래 버팁니다.

판재 크기는 금이 뻗을 것으로 보이는 범위까지 덮도록 정합니다. 새는 점에만 맞춰 붙이면 판재 가장자리에서 또 벌어집니다.

점검구 가스켓은 갈아 쓰는 소모품입니다. 점검구에서 물이 비치면 가스켓부터 보고 바꾸는 것만으로 끝나는 일이 많습니다.

녹슨 부속들은 새것으로 바꿨고, 다음에 샐 가능성이 보이는 자리도 이번에 같이 고쳤습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

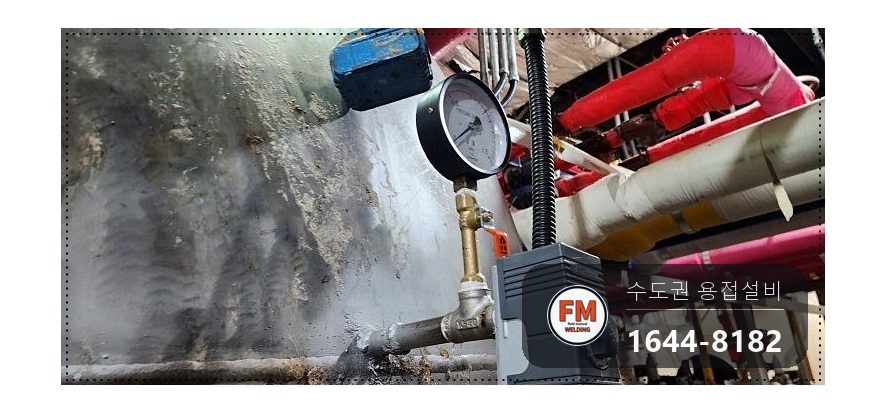

작업은 늘 수압테스트로 끝냅니다. 여기서 문제가 없어야 수리가 끝났다고 봅니다.

테스트에서 새는 곳은 나오지 않았습니다.

사우나로 뜨거운 물이 막힘없이 들어가는 것을 보고 작업을 마쳤습니다.
