헬스장 온수저장탱크 용접부위 누수 · 맨홀 점검구 보수용접

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

점검구, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

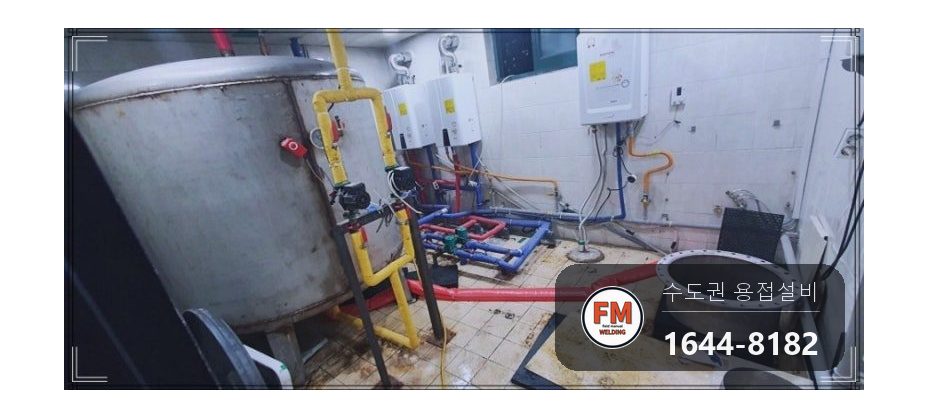

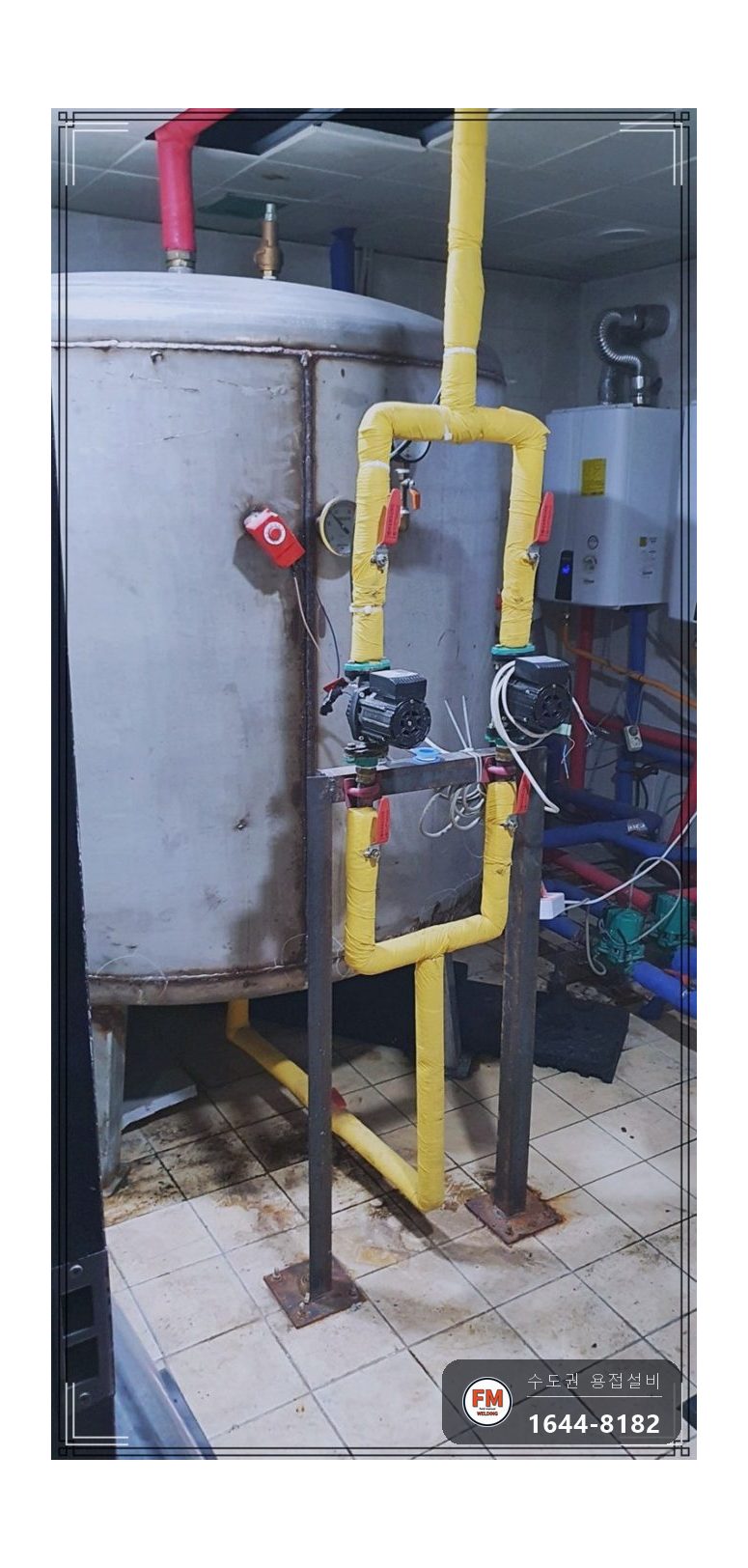

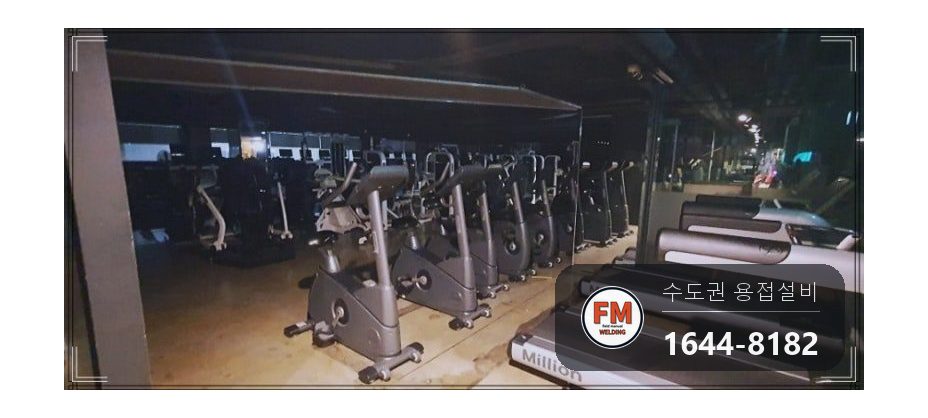

큰 헬스장 샤워실에 온수를 대는 온수저장탱크가 새고 있었습니다.

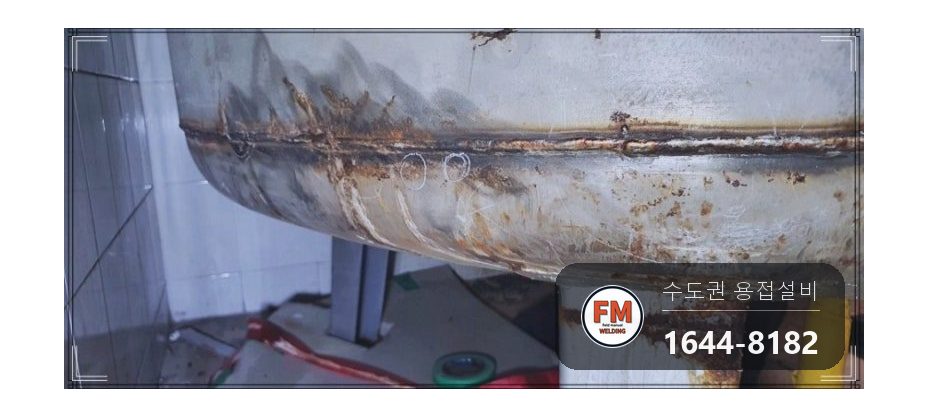

새는 곳은 경판과 아래쪽 쉘을 이은 자리였는데, 바닥 쪽이라 작업하기 불편한 위치입니다.

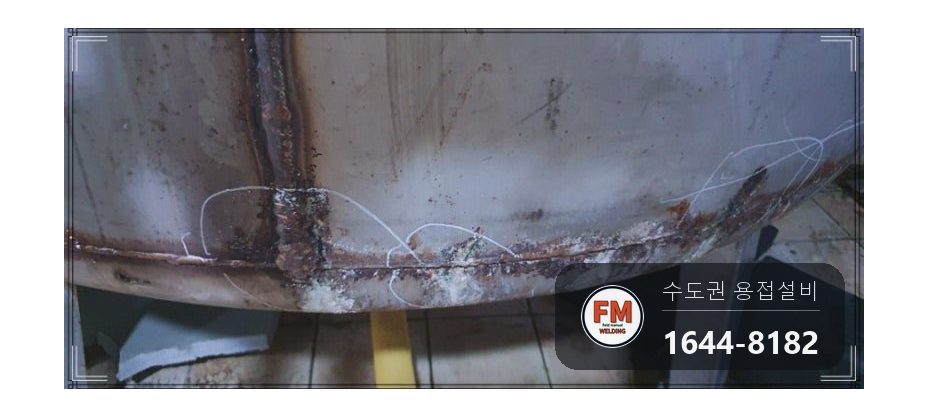

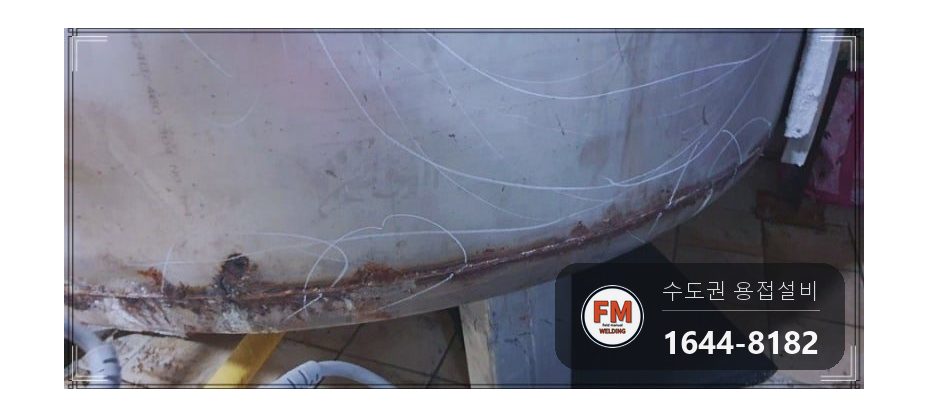

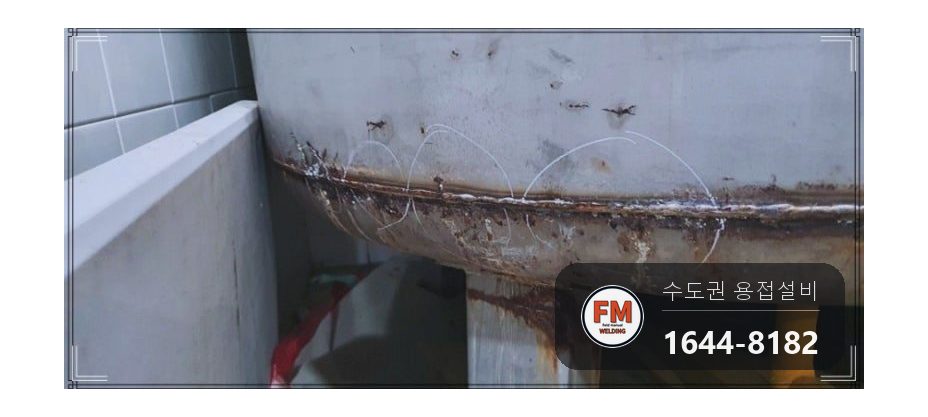

탱크 뒤편에는 다른 업체가 고쳐 둔 자국이 있었습니다. 용접으로 막으려 했지만 크랙이 여기저기 흩어져 번지면서 물이 더 많이 새고 있었습니다.

새는 곳이 벽과 맞붙어 있어 밖에서는 손을 쓸 수 없었습니다.

점검구, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

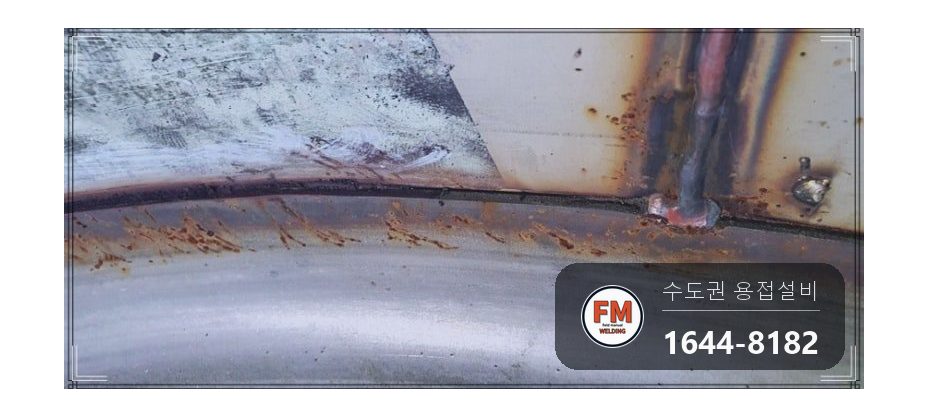

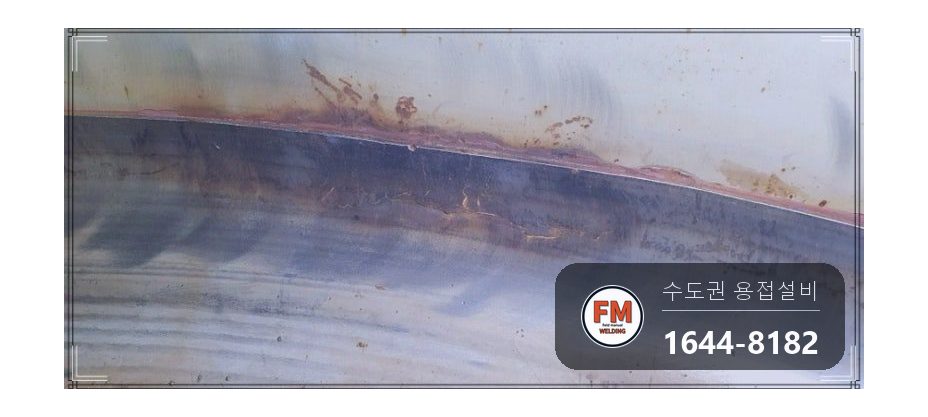

탱크 안에 들어가 보니 위아래 모두 쉘과 경판이 만나는 곳에 용접이 하나도 되어 있지 않았습니다.

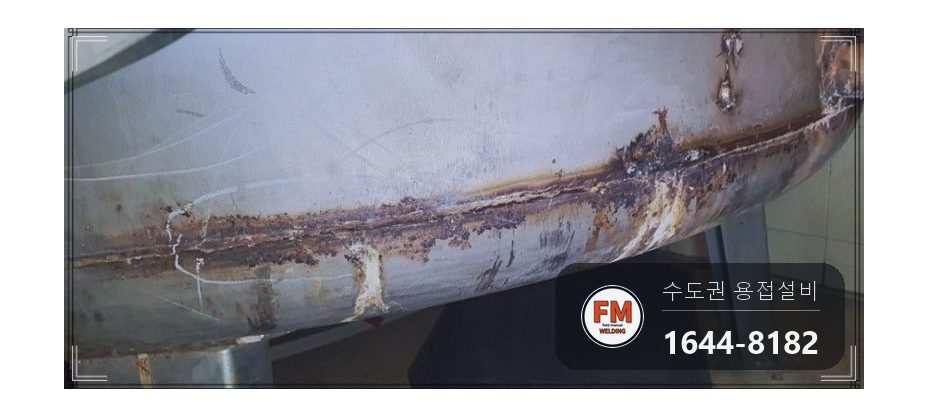

용접이 빠진 이음에 녹이 슬며 부식이 진행됐고, 틈으로 들어간 물이 밖으로 새어 나왔습니다.

틈부식을 막으려면 안과 밖을 촘촘히 붙여 틈을 없애야 하는데, 안쪽 용접을 빼먹으면 부식이 시작됩니다.

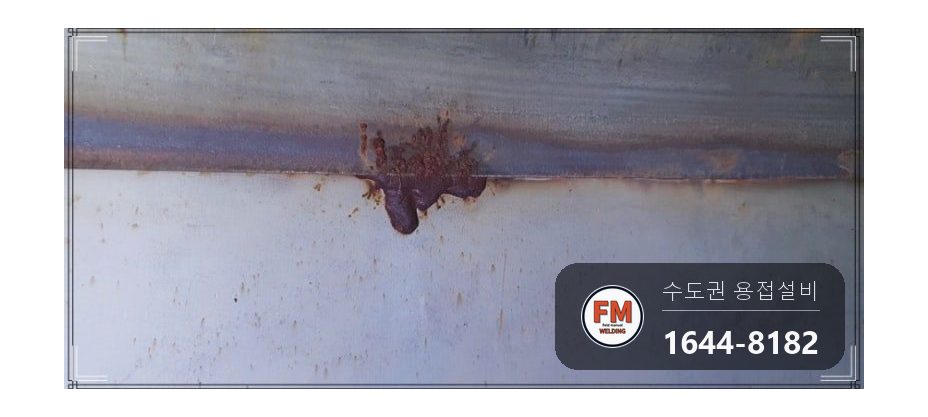

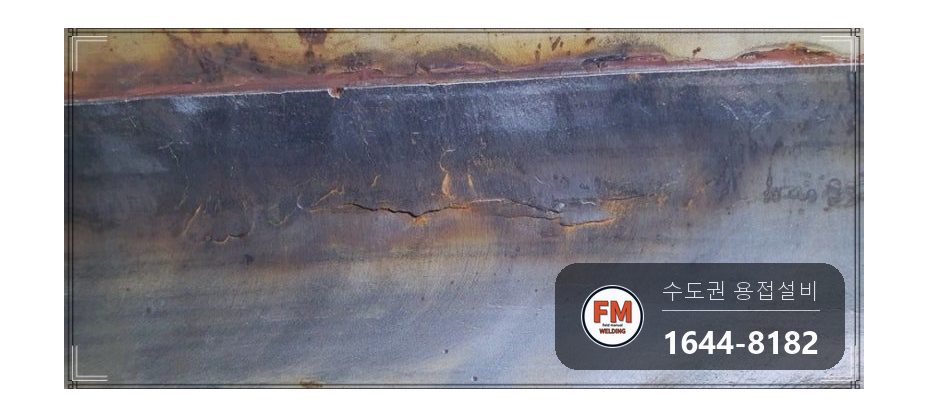

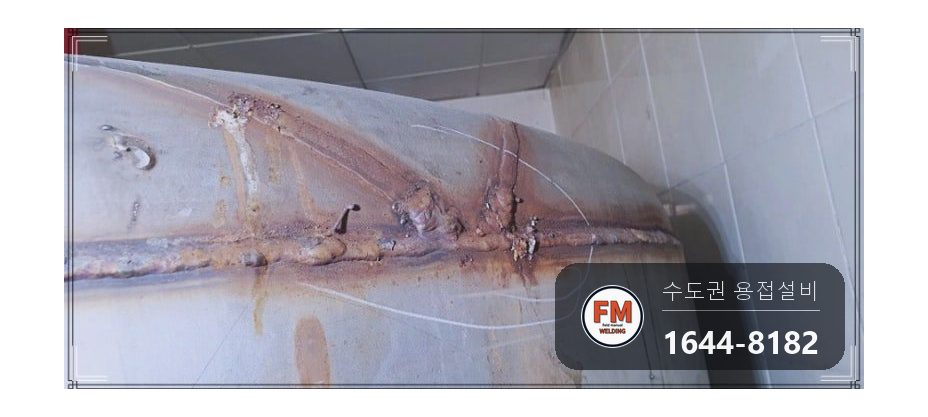

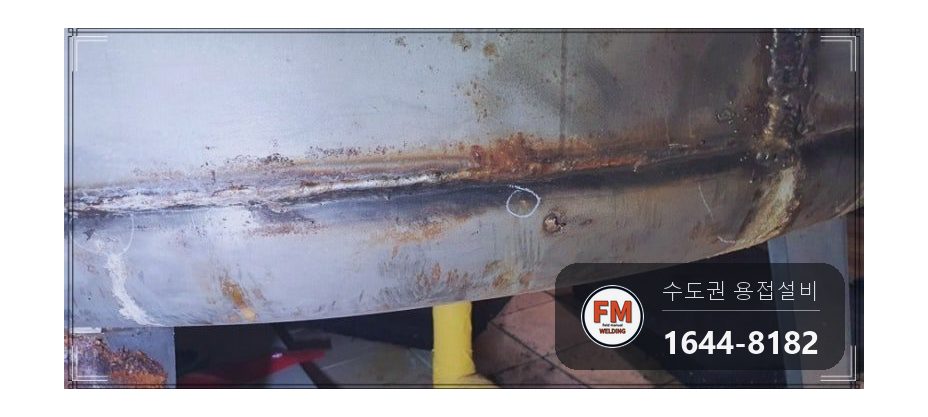

다른 업체가 밖에서 고친 곳을 안쪽에서 보니 크랙이 여러 갈래로 뻗어 있었습니다. 틈부식으로 약해진 곳에 높은 열을 준 탓입니다.

설치한 지 20년이 넘은 설비라 겉면에 용접하면 수축이 일어나 부식된 곳이 찢어집니다.

점검구, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 헬스장에 손님이 없는 새벽에 찾아갔는데요. 영업하는 곳의 탱크는 하루만 온수가 끊겨도 손해가 큽니다.
2. 벽에 붙은 쪽은 토치를 들이댈 틈이 없어, 탱크에 구멍을 내고 안으로 들어가 고치기로 했습니다.

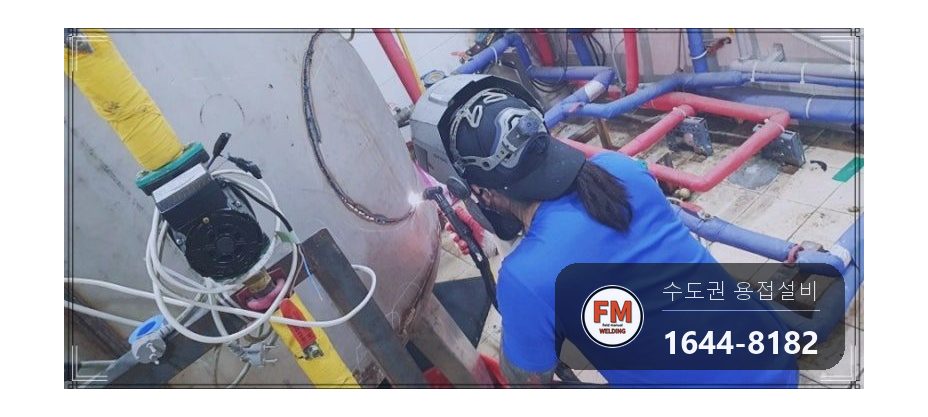

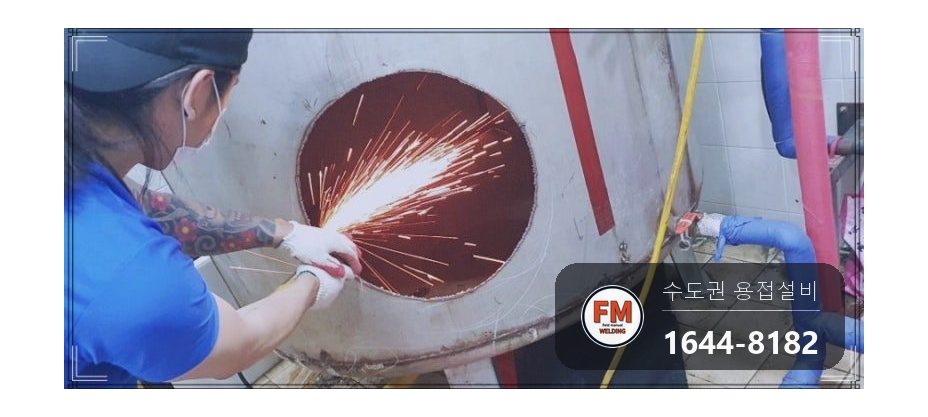

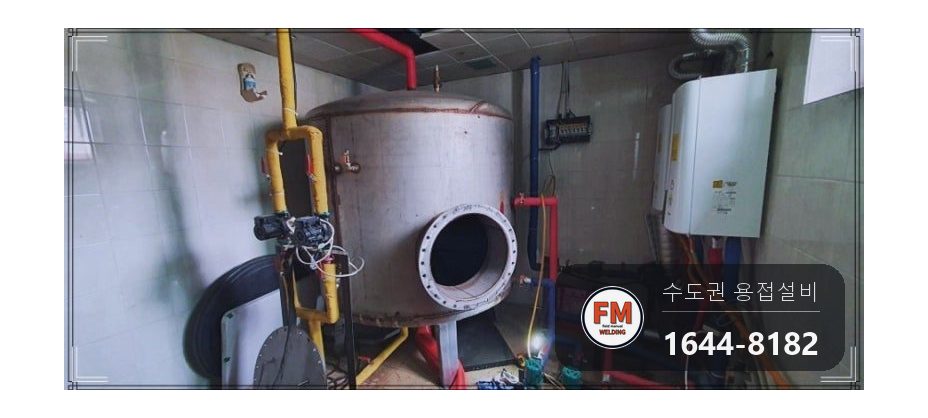

3. 플라즈마로 점검구 크기만 한 구멍을 뚫고, 뒤에 붙이기 편하도록 자른 면을 갈아 두었습니다.

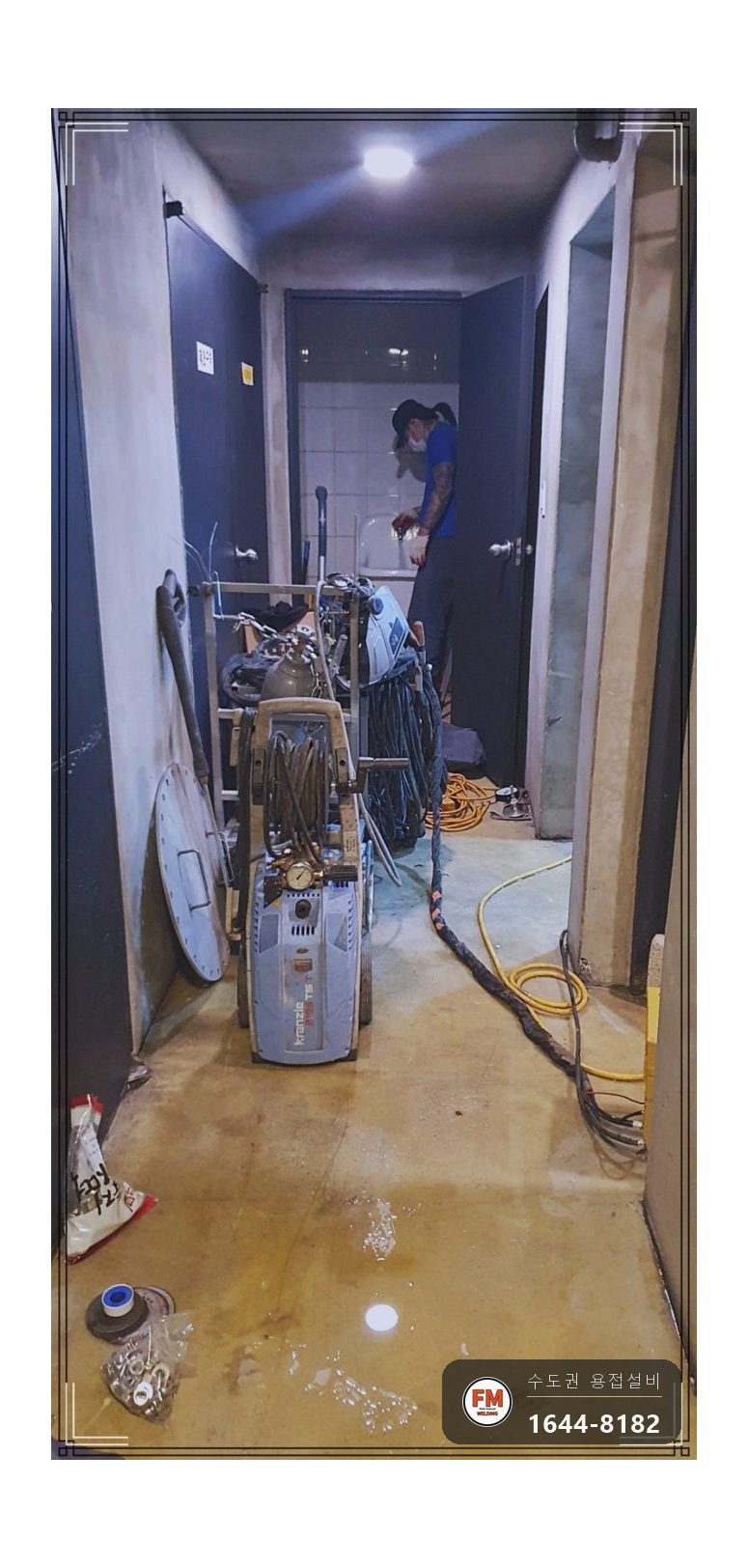

4. 설치 뒤로 안을 한 번도 씻지 않은 탱크여서 고압세척기로 찌꺼기와 녹을 벗겨 냈습니다.

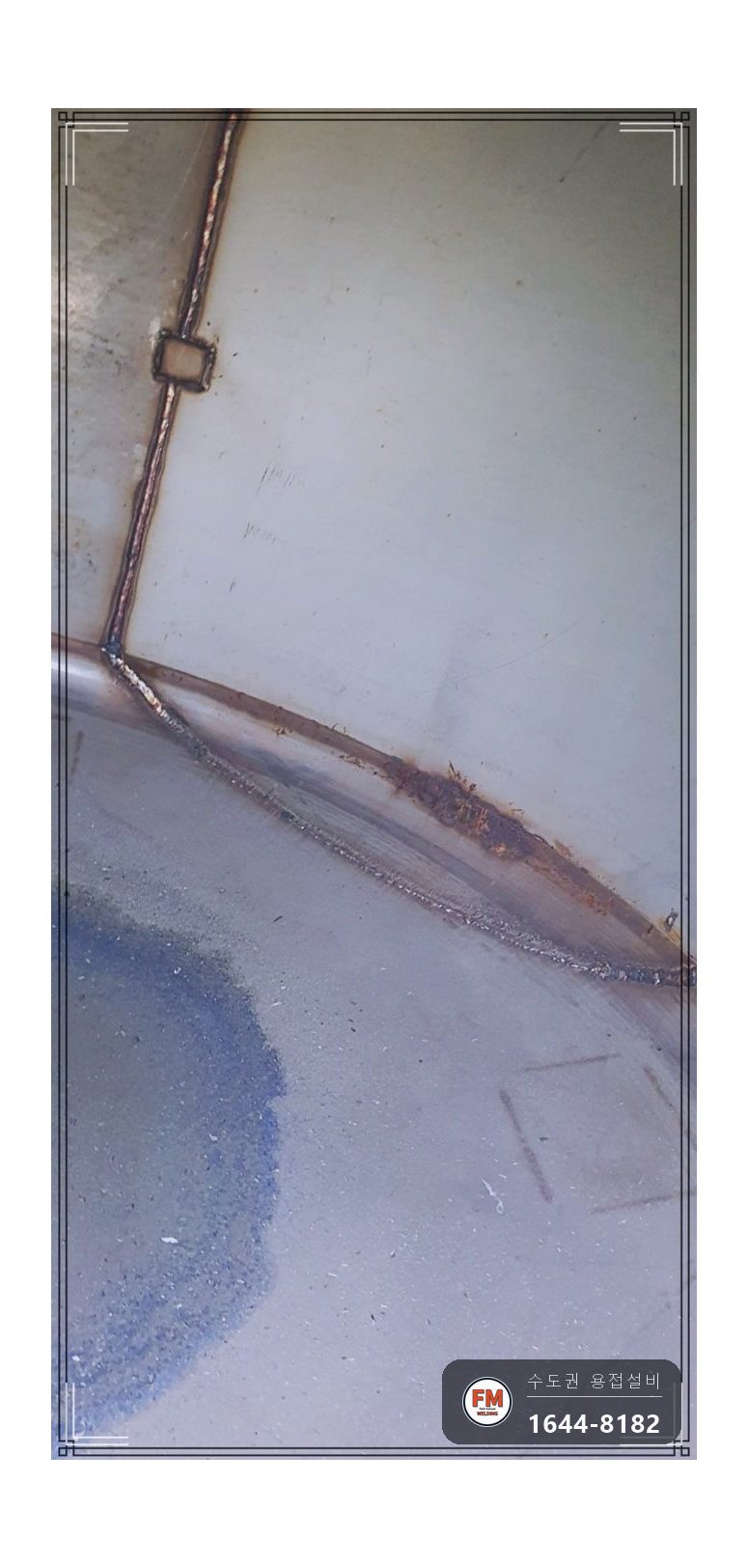

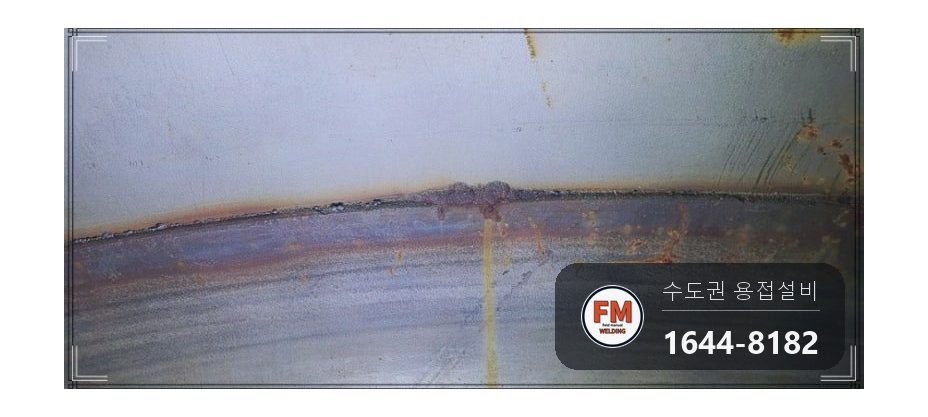

5. 용접이 빠져 있던 이음을 탱크 안에서 붙였습니다. 작은 결함이 하나라도 남으면 다시 새기 때문에 한 곳도 빼지 않았습니다.

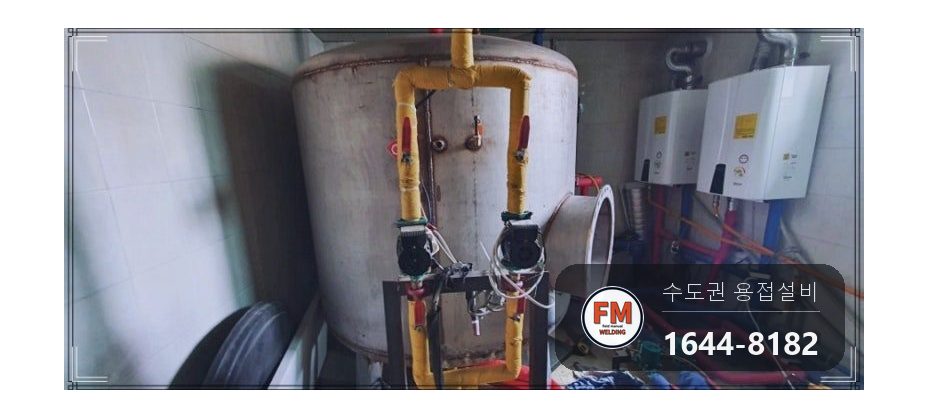

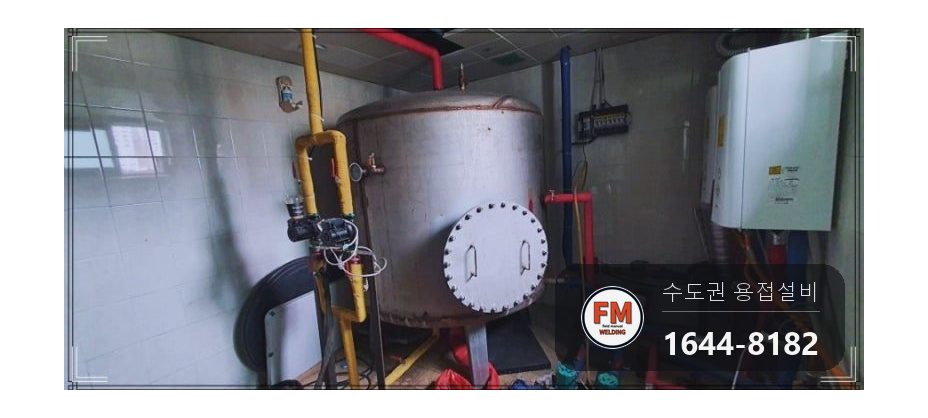

6. 밖으로 나와 점검구를 달았습니다. 뚫어 놓은 구멍은 다음 점검 때 쉽게 여닫으실 수 있게 점검구로 살렸습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

점검구 부속은 탱크와 같은 스텐 재질의 볼트와 너트로 조였습니다.

스텐에는 스텐을, 철에는 철을 맞춥니다. 다른 금속끼리 닿으면 전위부식이 생기므로 어쩔 수 없는 경우가 아니면 재질을 같게 합니다.

안쪽 청소는 고압세척기로 합니다. 들어간 김에 씻어 두면 다음 부식이 시작될 자리가 줄어듭니다.

크랙과 부식이 어느 쪽으로 번질지 정확히 짚어 붙여야 합니다. 바닥 쪽은 크랙이 아래로 내려가면 손대기가 어려워집니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

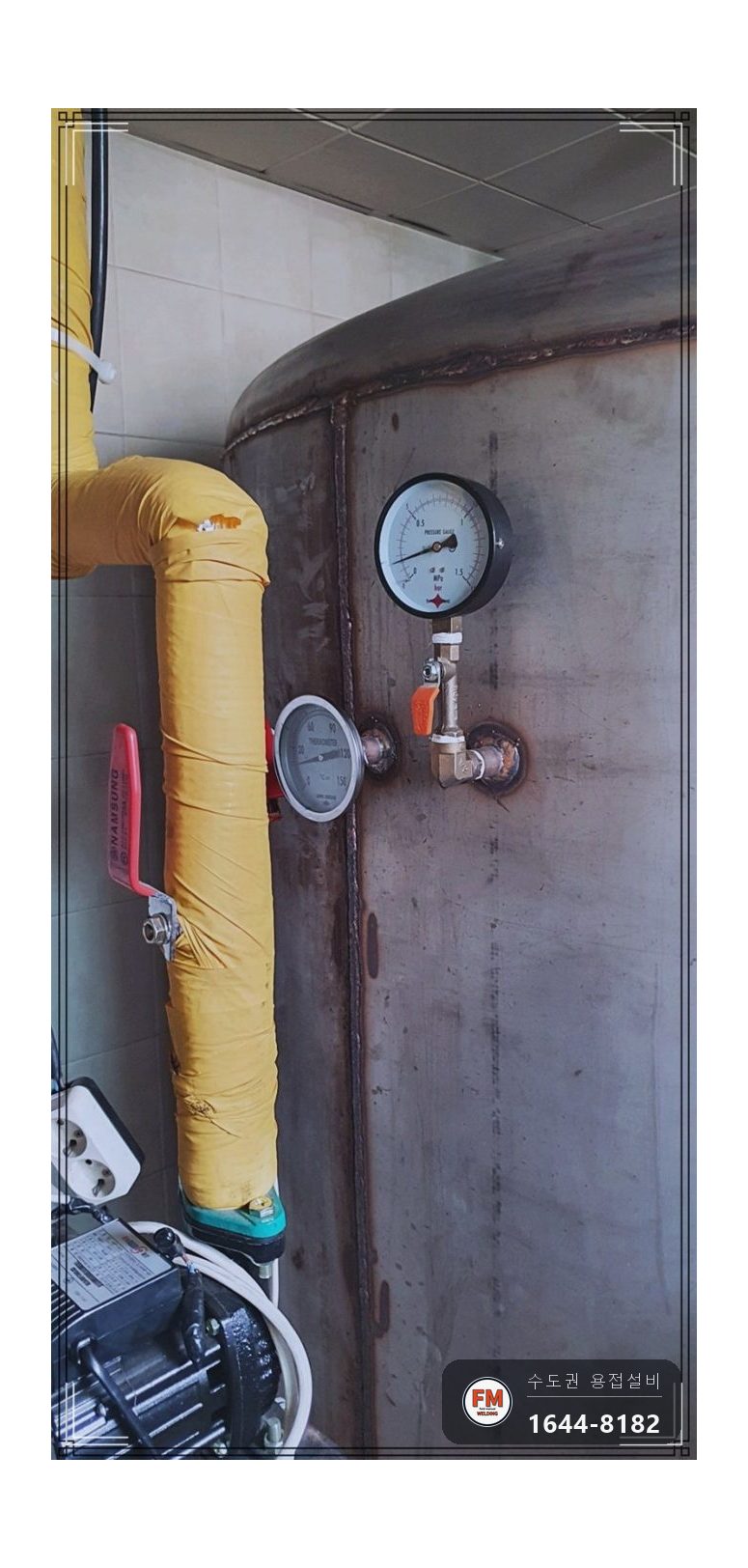

고친 곳에서 물이 새는지 보려고 평소 쓰는 압력(3.5~5bar)으로 수압을 걸었습니다.

이음 자리에서 물이 한 방울도 비치지 않았습니다.

다른 업체가 고쳐 둔 뒤편도 문제가 없는 것을 보고 일을 끝냈습니다.
