온수탱크 용접부위 누수 · 안전밸브 교체 보수용접

이 작업에서 늘 지키는 것

소요 시간 — 국소 1~3시간, 다발성은 4~6시간

누수 확인 — 실제 쓰는 압력(보통 3.5~5bar)으로 10분 정도 수압 확인

온수탱크 누수, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

산후조리원 안을 리모델링하던 중 온수탱크에서 물이 새는 것을 알게 되어 연락을 주셨습니다. 쓰신 지 5년 정도 된 탱크입니다.

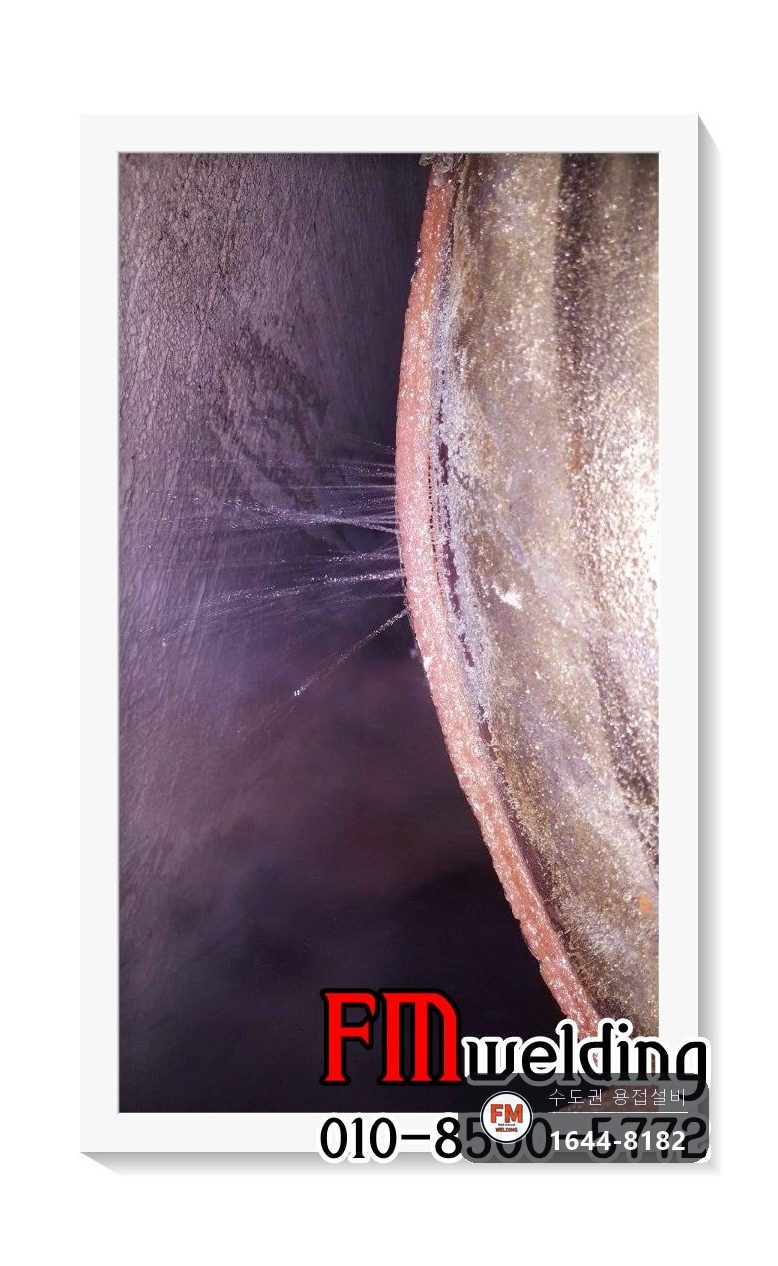

겉모습은 아주 깨끗했습니다. 누수는 뒤쪽 용접 이음에서 생기고 있었습니다.

경판과 몸통(쉘)을 붙인 이음이었는데요. 주변 공간이 몹시 비좁아 용접 토치를 밀어 넣을 수 없는 자리였습니다.

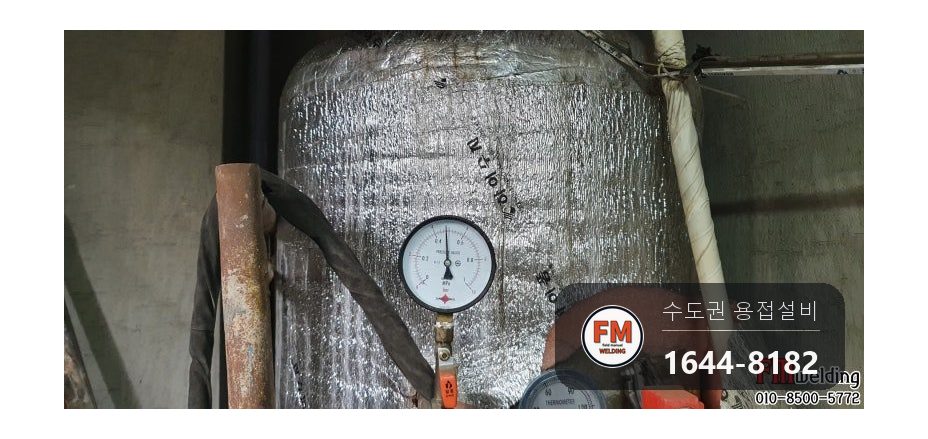

판재를 덧대 누수를 막은 다음 수압을 지켜보니, 압력이 7bar까지 올랐다가 떨어지기를 되풀이했습니다.

온수탱크 누수, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

토치가 닿지 않는 이음은 열을 잘못 조절하면 크랙이 손 못 쓰는 곳까지 번집니다. 그렇게 되면 작업 시간도 크게 늘고 난도도 높아집니다.

압력이 지나치게 걸리면 용접 이음이 터집니다. 쓰신 지 5년밖에 안 된 탱크의 이음에서 물이 새는 까닭을 압력 쪽에서 찾아야 했습니다.

안전밸브가 고장 나 있었습니다. 정해진 압력을 넘으면 물을 내보내 압력을 낮추고 탱크를 지키는 장치인데, 7bar에서도 전혀 열리지 않았습니다.

뿌리는 급수 쪽이었습니다. 에이콘 배관으로 연결된 급수밸브에 감압변이 없어서 본관 수압이 곧장 탱크로 밀려드는 구조였습니다.

온수탱크 누수, 어떻게 고쳤나요?

작업 순서와 방법입니다.

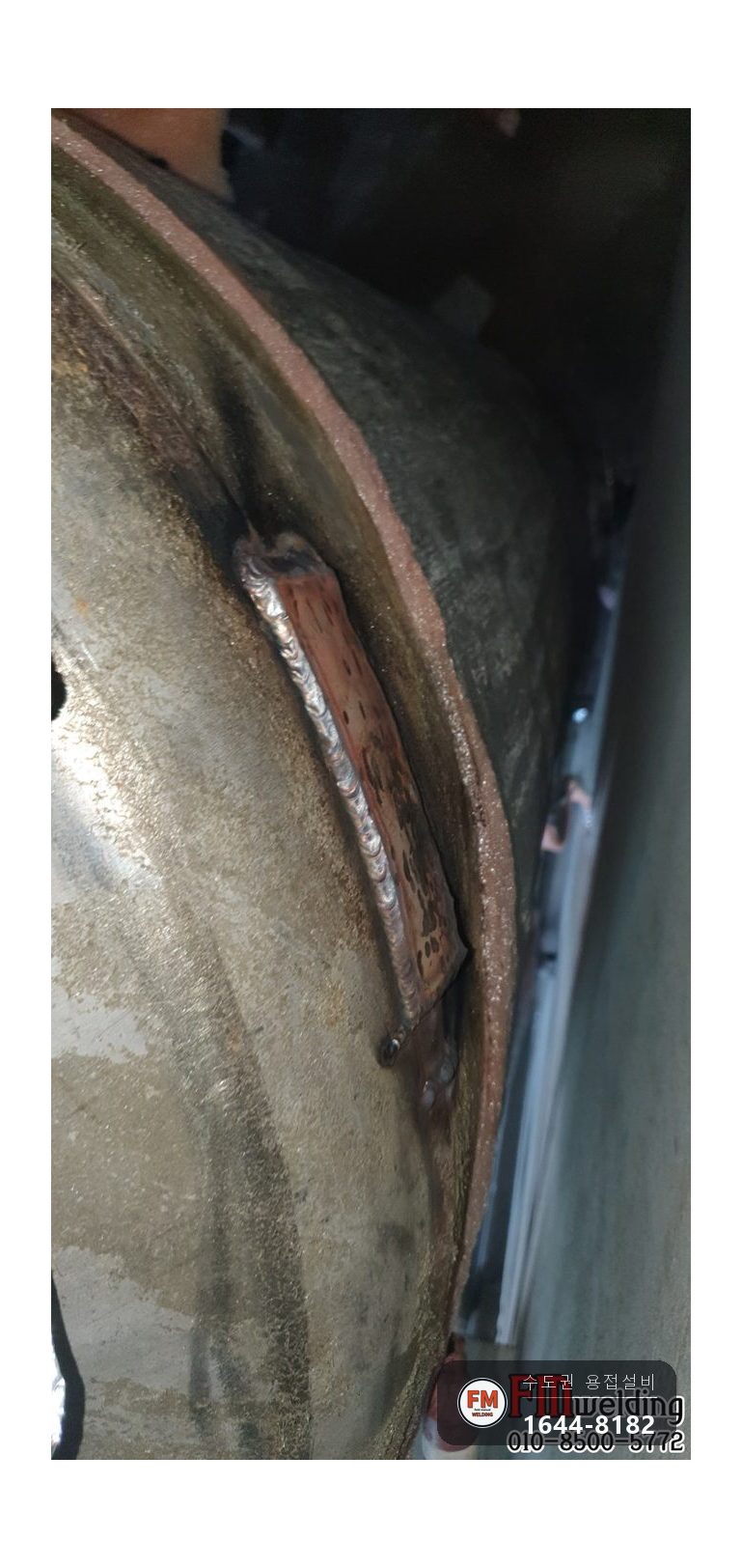

1. 물이 새던 뒤쪽 용접 이음을 판재로 덮어 막았습니다.

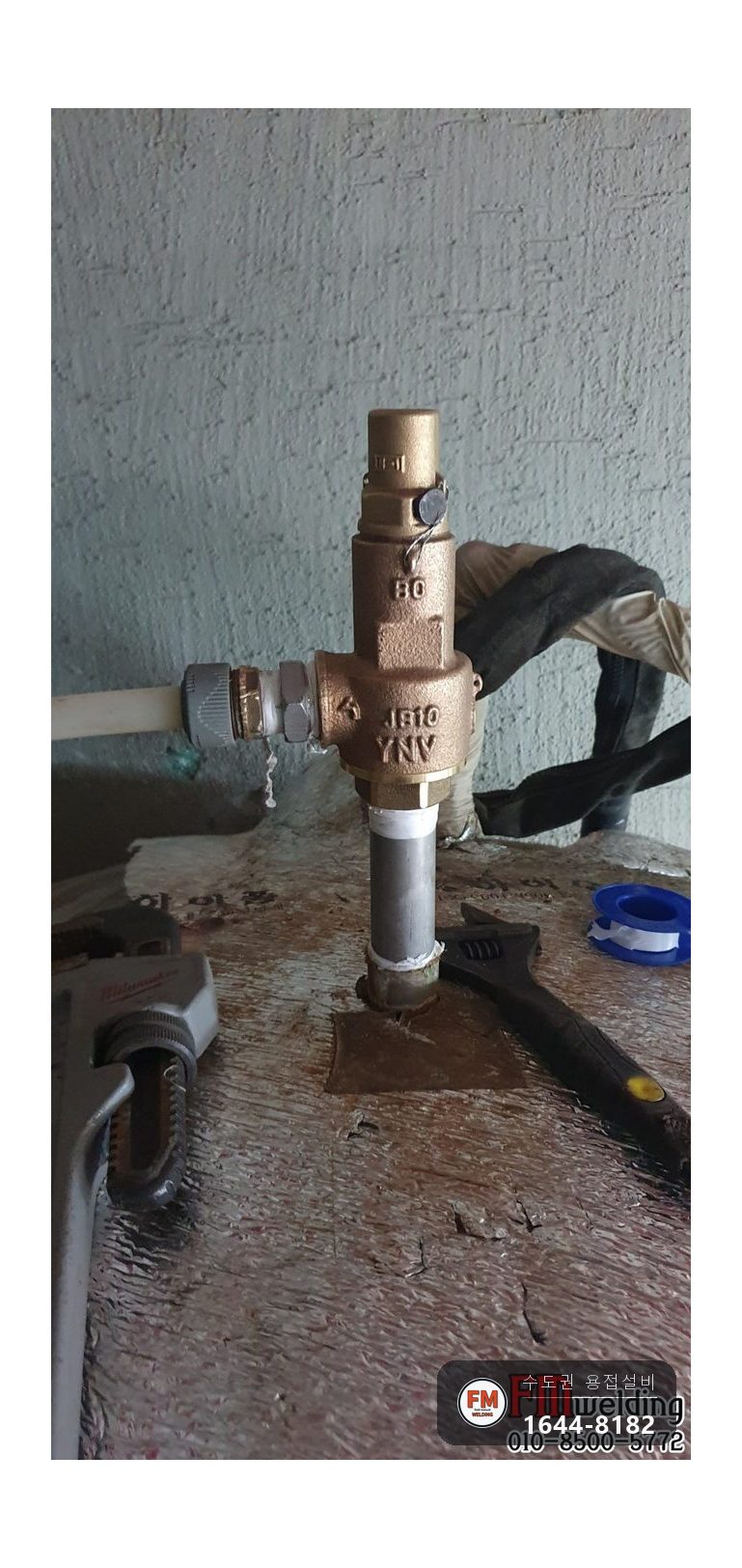

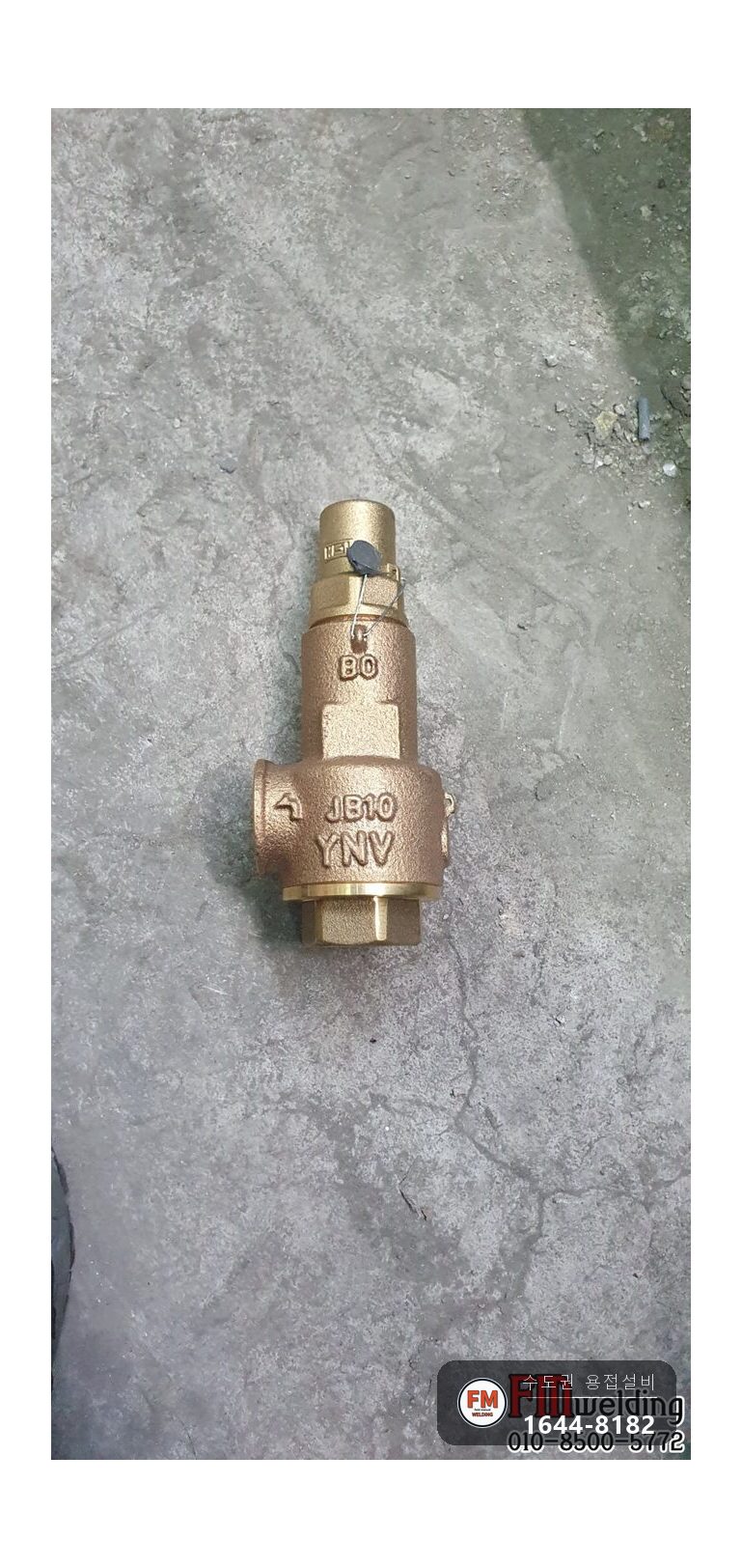

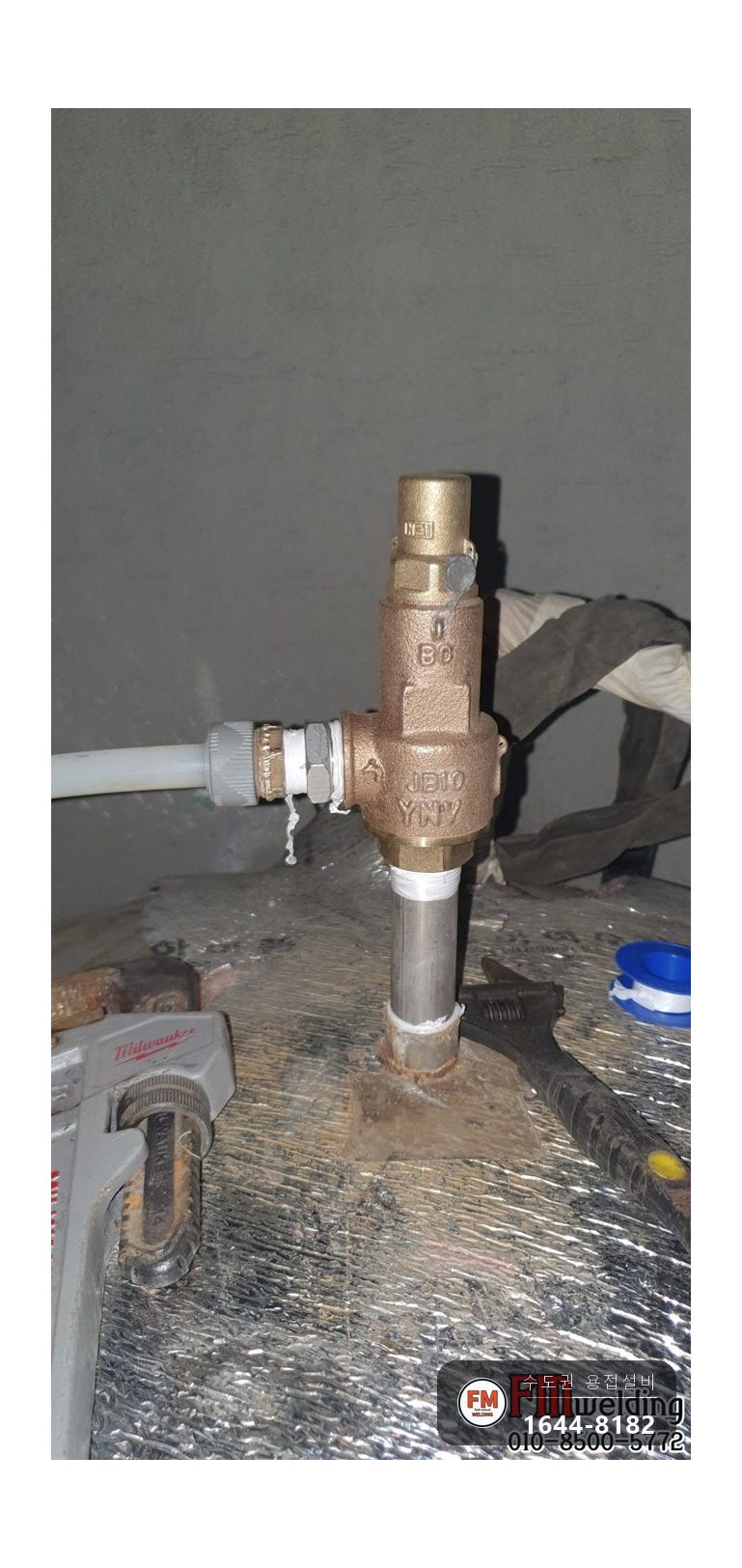

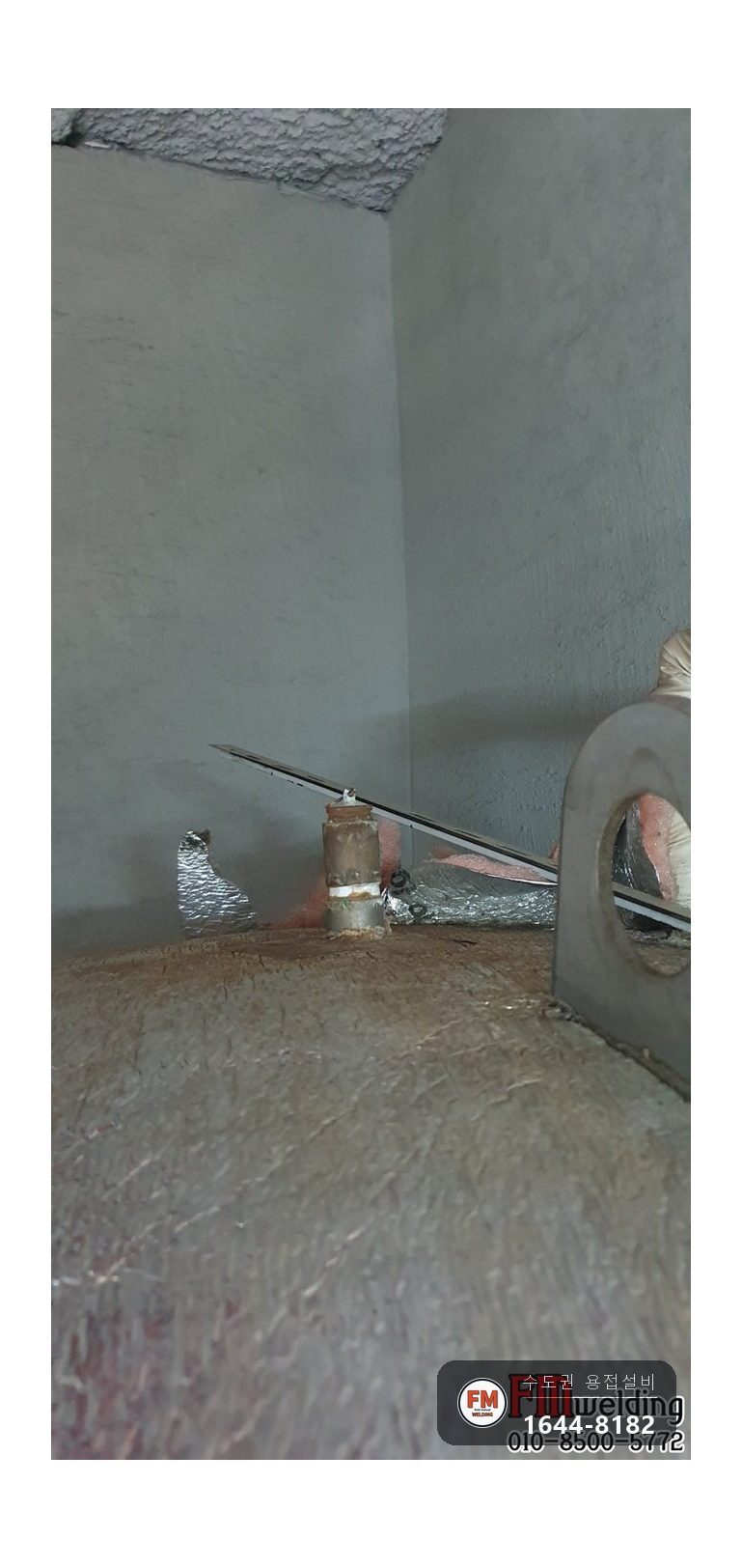

2. 고장 난 안전밸브를 떼어 내고 압력 규격이 같은 새 밸브를 달았습니다.
3. 밸브를 바꾼 직후 수압을 다시 걸어 봤습니다.
4. 5kg 안전변이 7bar까지 오르는 압력을 이기지 못하고 큰 소리를 내며 제대로 작동하지 않았습니다. 밸브 교체만으로는 해결되지 않는 상황이었습니다.

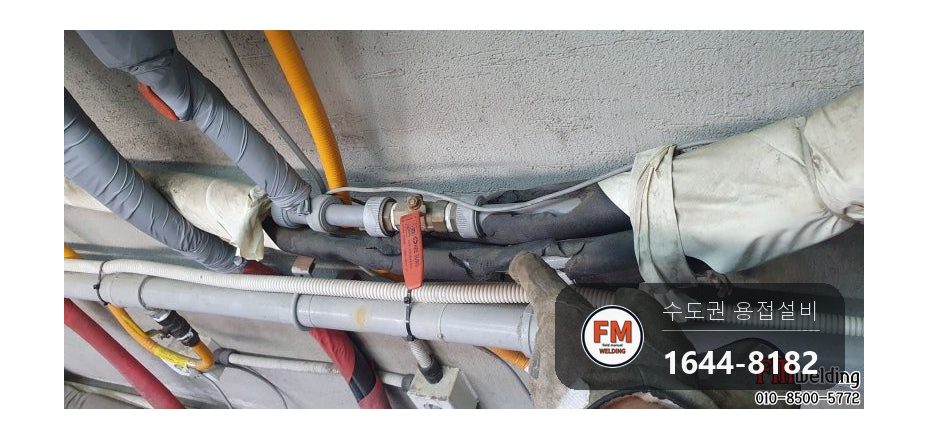

5. 급수밸브 쪽을 살피니 감압변이 달려 있지 않았습니다. 급수관 압력이 탱크에 그대로 전해지는 배관이었습니다.

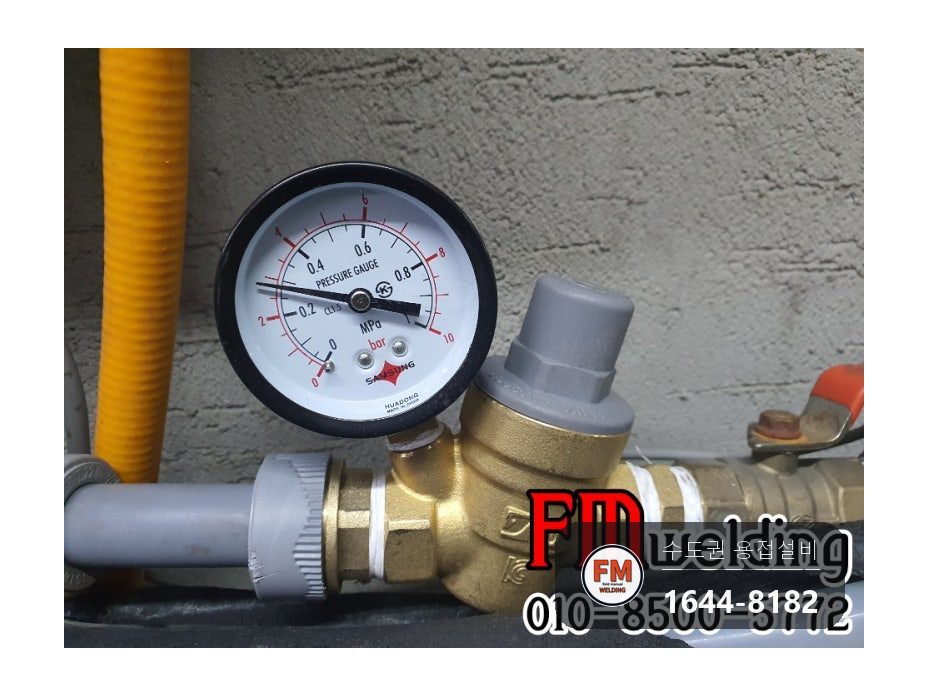

6. 급수밸브에 감압변을 달아 탱크 쪽 유입 압력을 3k까지 낮췄습니다.
7. 온수를 쓰는 곳이 탱크와 같은 층이어서 3k면 부족함이 없어 3k로 정했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

안전밸브는 탱크를 보호하는 장치입니다. 기준을 넘는 압력에서 물을 내보내지 못하면 그 압력이 모두 용접 이음에 실리므로, 압력 규격이 같은 제품으로 바꿉니다.

감압변은 급수관에 설치합니다. 본관 수압이 여과 없이 들어오면 탱크가 버티지 못해 이음이 터지거나 물이 샙니다.

감압 값은 온수를 쓰는 층을 기준으로 정합니다. 같은 층에서 쓰면 3k로 충분하고, 압력이 낮을수록 탱크 수명이 길어집니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

감압변을 단 뒤 급수 압력을 3k로 맞추고 탱크가 받는 압력을 다시 쟀습니다.

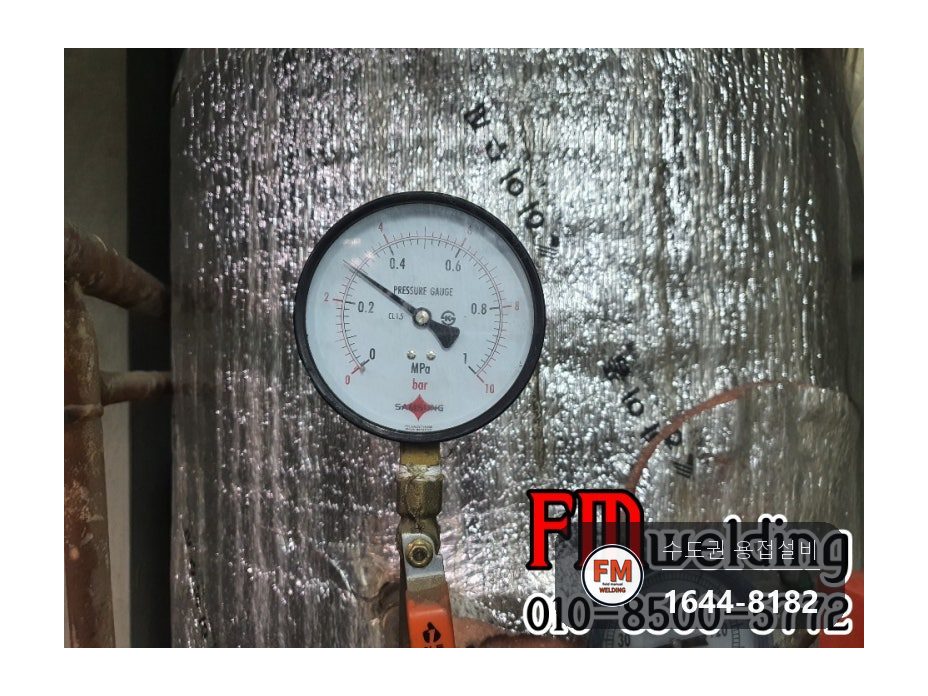

탱크 압력게이지도 급수밸브와 똑같이 3k를 표시해 압력이 정상으로 돌아왔습니다.

물이 새는 자리만 막고 끝낼 수 없던 현장입니다. 과압을 만든 원인을 찾아 안전밸브와 감압변까지 같이 고쳤습니다.
